Efektívne chladenie rozvádzača pretlakovým systémom

Chladenie rozvádzača pretlaku je kľúčovým aspektom v mnohých priemyselných aplikáciách, kde sú potrebné stabilné a kontrolované teploty na zabezpečenie efektívneho fungovania zariadení. Udržiavanie optimálnej teploty v rozvádzači zabraňuje prehrievaniu komponentov, znižuje riziko porúch a predlžuje ich životnosť. Tento článok poskytuje komplexný pohľad na problematiku chladenia rozvádzačov s pretlakovým systémom, vrátane základných princípov, efektívnych riešení a praktických tipov.

Prečo je chladenie rozvádzača dôležité?

Elektronické komponenty v rozvádzačoch generujú teplo počas prevádzky. Ak sa toto teplo neodvádza efektívne, teplota vnútri rozvádzača môže stúpať a dosiahnuť úroveň, ktorá poškodzuje komponenty. Prehrievanie môže viesť k zníženiu výkonu, poruchám a predčasnému zlyhaniu zariadení. Preto je adekvátne chladenie kľúčové pre zabezpečenie spoľahlivej a dlhodobej prevádzky rozvádzača.

Každý typ rozvádzača má špecifické požiadavky na chladenie. Výber správnej metódy chladenia rozvádzačov závisí od konkrétnych potrieb a podmienok inštalácie. Kým pre menej náročné aplikácie môže byť postačujúce prirodzené chladenie, v priemyselných a vysoko zaťažených rozvádzačoch je nutné zvoliť výkonnejšie riešenia, ako sú ventilátory, vodné chladenie alebo klimatizácia.

Základné princípy chladenia rozvádzača

Chladenie rozvádzača je založené na princípoch termodynamiky, konkrétne na prenose tepla. Existujú tri základné spôsoby prenosu tepla:

• Vedenie (kondukcia): Prenos tepla cez pevný materiál.
• Prúdenie (konvekcia): Prenos tepla pohybom tekutiny (vzduch alebo voda).
• Žiarenie (radiácia): Prenos tepla elektromagnetickými vlnami.

V rozvádzačoch sa najčastejšie využíva kombinácia vedenia a prúdenia na odvod tepla od komponentov.

Typy chladiacich systémov pre rozvádzače

Existujú rôzne typy chladiacich systémov, ktoré sa dajú použiť na chladenie rozvádzačov:

• Ventilátory s filtrami (filtroventilátory): Jednoduché a cenovo dostupné riešenie pre nenáročné aplikácie. Ventilátor vháňa vzduch do rozvádzača cez filter, ktorý zachytáva prach a nečistoty.
• Klimatizačné jednotky: Efektívne riešenie pre prostredia s vysokými teplotami alebo náročnými podmienkami. Klimatizačné jednotky aktívne chladia vzduch v rozvádzači a udržiavajú konštantnú teplotu.
• Výmenníky tepla (vzduch-vzduch alebo vzduch-voda): Využívajú sa v prípadoch, keď je potrebné oddeliť vnútorný priestor rozvádzača od vonkajšieho prostredia, napríklad v prašnom alebo korozívnom prostredí.
• Peltierove články: Polovodičové chladiace zariadenia, ktoré využívajú Peltierov jav na prenos tepla. Sú kompaktné a bezúdržbové, ale majú obmedzený chladiaci výkon.

Pretlakový systém chladenia

Pretlakový systém chladenia je založený na vháňaní filtrovaného vzduchu do rozvádzača, čím sa vytvára pretlak. Tento pretlak zabraňuje vnikaniu prachu a nečistôt do rozvádzača cez netesnosti. Pretlakový systém sa zvyčajne realizuje pomocou ventilátorov s filtrami.

Výhody a nevýhody pretlakového systému chladenia

Výhody:

• Ochrana pred prachom a nečistotami: Pretlak zabraňuje vnikaniu prachu a nečistôt do rozvádzača, čo znižuje riziko porúch spôsobených znečistením.
• Jednoduchá inštalácia a údržba: Ventilátory s filtrami sa ľahko inštalujú a vyžadujú minimálnu údržbu.
• Nízke náklady: Pretlakový systém je cenovo dostupné riešenie chladenia.

Nevýhody:

• Obmedzený chladiaci výkon: Pretlakový systém je vhodný pre aplikácie s nízkym tepelným zaťažením.
• Závislosť od vonkajšej teploty: Účinnosť chladenia závisí od teploty vonkajšieho vzduchu.
• Hlučnosť: Ventilátory môžu generovať hluk.

Komponenty pretlakového systému chladenia

Pretlakový systém chladenia sa skladá z nasledujúcich komponentov:

• Ventilátor: Zabezpečuje prúdenie vzduchu do rozvádzača.
• Filter: Zachytáva prach a nečistoty z nasávaného vzduchu.
• Vstupná mriežka: Chráni ventilátor a filter pred mechanickým poškodením.
• Výstupná mriežka: Umožňuje odvod ohriateho vzduchu z rozvádzača.

Ako navrhnúť efektívny pretlakový systém chladenia

Pri návrhu pretlakového systému chladenia je potrebné zvážiť nasledujúce faktory:

• Tepelné zaťaženie rozvádzača: Určuje sa na základe celkového výkonu elektronických komponentov v rozvádzači.
• Požadovaná teplota v rozvádzači: Závisí od typu použitých elektronických komponentov.
• Teplota vonkajšieho vzduchu: Ovplyvňuje účinnosť chladenia.
• Veľkosť rozvádzača: Určuje potrebný prietok vzduchu.
• Prostredie: Zohľadňuje sa prašnosť, vlhkosť a iné faktory, ktoré môžu ovplyvniť účinnosť chladenia.

V prípade, že nie je vo vašich možnostiach rozhodnúť, aký typ chladenia je pre vašu aplikáciu vhodný, existuje nástroj, ktorý vám pomôže. Teplo v rozvádzači je vhodné prepočítať napríklad programom RiTherm od Rittalu, ktorý je voľne k dispozícii. Ten navrhne konkrétne riešenie, ktoré bude pri správnych vstupných údajoch fungovať spoľahlivo a dlhodobo.

Výber vhodného ventilátora a filtra

Výber správneho ventilátora a filtra je kľúčový pre efektívny pretlakový systém chladenia. Dôležité vlastnosti filtra zahŕňajú:

• Účinnosť filtrácie: Mal by zachytávať prach a nečistoty s požadovanou účinnosťou.
• Tlaková strata: Mala by byť čo najnižšia, aby sa minimalizoval odpor prúdenia vzduchu.
• Životnosť: Filter by mal mať dlhú životnosť a ľahko sa vymieňať.

Aj dnes viac ako 50 % filtroventilátorov na chladenie rozvádzačov nespĺňa sprísnené požiadavky na ekodizajn ventilátorov (2009/125/EC). Aj tu je teda vhodné používať značkové a pokrokové produkty, napríklad od firmy Rittal. Tieto energeticky veľmi úsporné výrobky dnes už ľahko plnia prísne požiadavky posledných predpisov. Ponúkajú úsporu až 60 % energie.

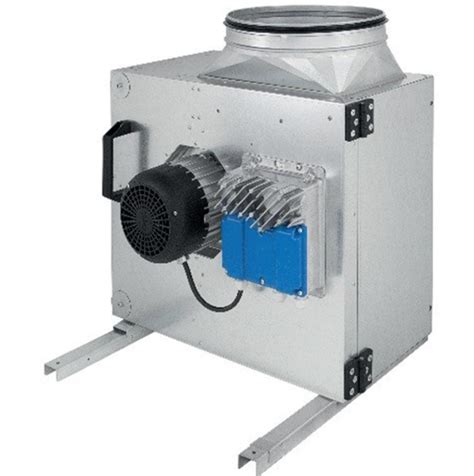

EC ventilátory od Rittal používajú bezuhlíkové jednosmerné motory, ktoré sú 2,5-krát účinnejšie. Tým dosiahneme úsporu energie až 63 % v porovnaní s bežným AC ventilátorom s tienenými pólmi. Inými slovami, takto možno ročne ušetriť viac ako 2 000 eur v závode na každých 100 kusov filtroventilátorov. Navyše ďalšie úspory sa dajú dosiahnuť pomocou plynulej regulácie rýchlosti otáčania.

Filtroventilátory Rittal TopTherm majú hybridný typ ventilátora, ktorý spája výhody axiálneho a radiálneho typu. Axiálny typ sa vyznačuje výborným výkonom vo voľnom fúkaní, radiálny zase vysokou stabilitou tlaku. V praxi to znamená, že filtroventilátory TopTherm pracujú podstatne lepšie aj so znečisteným filtrom, čo je mimoriadne dôležitá vlastnosť. Úspora je jasná - v podobe zriedkavejších potrebných výmen filtračných vložiek.

Inštalácia a údržba pretlakového systému chladenia

Pri inštalácii pretlakového systému chladenia je dôležité dodržiavať nasledujúce zásady:

• Umiestnenie ventilátora: Ventilátor by mal byť umiestnený tak, aby nasával chladný a čistý vzduch.
• Umiestnenie výstupnej mriežky: Výstupná mriežka by mala byť umiestnená tak, aby umožňovala odvod ohriateho vzduchu.
• Tesnosť rozvádzača: Rozvádzač by mal byť čo najtesnejší, aby sa minimalizovalo vniknutie nefiltrovaného vzduchu.

Pravidelná údržba pretlakového systému chladenia zahŕňa:

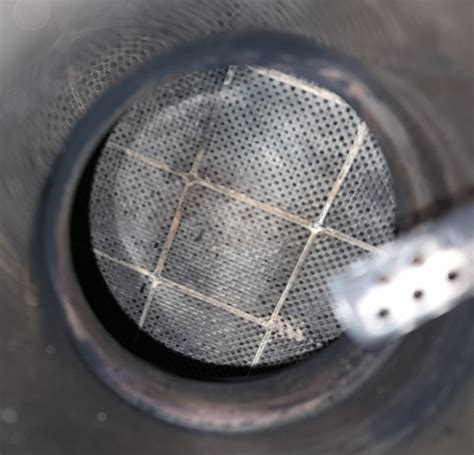

• Čistenie alebo výmenu filtra: Filter by sa mal pravidelne čistiť alebo vymieňať, aby sa zabezpečila jeho účinnosť.
• Kontrola ventilátora: Ventilátor by sa mal pravidelne kontrolovať, či správne funguje a nie je znečistený.

Dôležité je pravidelne kontrolovať prostredie, v ktorom sa rozvádzač nachádza. Prach sa nachádza všade okrem vyslovene čistých priestorov. A to spravidla vo väčšom meradle, ako by sa na prvý pohľad zdalo. Totiž nasatý vzduch aj s prachom postupuje rýchlo cez ventilátor alebo vstupný filter do rozvádzača, kde sa jeho postup prudko spomaľuje, keďže prierez, kadiaľ prúdi, je omnoho väčší vo vnútornom priestore rozvádzača. Tu nastane usadenie väčšiny prachových častíc, teda priamo vnútri skrine. Von vychádza ohriaty a vlastne vyčistený vzduch. Preto aj v prevádzkach, ktoré sa zdajú čisté, sa vnútro ventilovaných rozvádzačov postupne zanesie prachom. Takto sa ľahko môže stať, že v rozvádzači je normálna teplota, ale prístroje sa prehrievajú, akoby bolo vnútri vyslovene horúco.

Alternatívne riešenia chladenia rozvádzačov

Okrem pretlakového systému chladenia existujú aj alternatívne riešenia, ktoré sa dajú použiť v závislosti od konkrétnych potrieb a podmienok:

• Klimatizačné jednotky: Ponúkajú presné riadenie teploty a vlhkosti v rozvádzači, ale sú energeticky náročnejšie a drahšie.
• Výmenníky tepla: Využívajú sa v náročných prostrediach, kde je potrebné oddeliť vnútorný priestor rozvádzača od vonkajšieho.
• Chladenie vodou: Efektívne riešenie pre vysokovýkonné rozvádzače, ale vyžaduje komplikovanejšiu inštaláciu a údržbu.

Vodivý prach, mokro, olejová hmla alebo žieravé plyny, ako napríklad sírovodík, sú už extrémne prípady, keď nemožno pripustiť, aby sa vzduch z haly dostal do rozvádzača. Vtedy prichádzajú k slovu len klimatizačné jednotky alebo výmenníky tepla vzduch - vzduch alebo vzduch - voda.

Občasnou témou je aj riešenie vhodnej klímy v rozvádzači vonku a v nevykurovaných halách. Tu môže prísť do úvahy aj nasadenie vyhrievacích jednotiek - jednak pre prípadnú nízku teplotu, jednak pre zvýšenú vlhkosť. V oboch prípadoch pomáha vyhrievanie. Ak je tu problém iba s prípadnou nižšou teplotou, spravidla pod 5 °C, stačí použiť jednu alebo viac vyhrievacích jednotiek a ďalší termostat. Čo sa týka vlhkosti, pokiaľ je v rozvádzači trvalý stratový výkon, netreba sa vlhkosti obávať. Len čo je vnútri teplejšie ako vonku, vzduch zvonka vniknuvší cez ventilátor alebo netesnosti sa po ohriatí ihneď výrazne osuší, teda jeho relatívna vlhkosť prudko klesne. Riziková môže byť situácia, keď z nejakých dôvodov skriňu nič „nevykuruje“, a teda vlhkosť vnútri môže byť podobná ako vlhkosť vonku.

Prípadové štúdie a príklady z praxe

V praxi sa pretlakový systém chladenia často využíva v:

• Priemyselných rozvádzačoch: Na ochranu elektronických komponentov pred prachom a nečistotami v náročných priemyselných prostrediach.
• Telekomunikačných rozvádzačoch: Na zabezpečenie spoľahlivej prevádzky telekomunikačných zariadení.
• IT rozvádzačoch: Na chladenie serverov a iných IT zariadení.

Trendy a inovácie v chladení rozvádzačov

V oblasti chladenia rozvádzačov sa neustále vyvíjajú nové technológie a inovácie, ktoré zvyšujú účinnosť a spoľahlivosť chladiacich systémov:

• Energeticky úsporné ventilátory: Použitie EC ventilátorov s bezuhlíkovými jednosmernými motormi, ktoré ponúkajú úsporu energie až 60 % v porovnaní s bežnými AC ventilátormi.
• Inteligentné riadiace systémy: Integrácia senzorov a riadiacich jednotiek, ktoré automaticky regulujú výkon chladenia v závislosti od aktuálnych potrieb.
• Hybridné chladiace systémy: Kombinácia rôznych chladiacich technológií, ako je pretlakový systém s klimatizačnou jednotkou, na dosiahnutie optimálneho výkonu a energetickej účinnosti.
• Použitie nových materiálov: Vývoj materiálov s vyššou tepelnou vodivosťou a lepšou izoláciou, ktoré zlepšujú odvod tepla a znižujú tepelné straty.

Spoločnosť Rittal prináša svojim zákazníkom vždy niečo nové. Premyslený koncept Rittal The System poskytuje riešenia v oblasti rozvádzačov, rozvodu prúdu, chladenia a IT infraštruktúry vrátane softvéru a služieb naprieč všetkými sektormi priemyslu.

Cabinet Cooler je zariadenie na stlačený vzduch, ktoré zabraňuje prehrievaniu priemyselných skríň, panelov a priľahlých priestorov. Navyše zabraňuje kontaminácii týchto priestorov prachom a vlhkosťou. Cabinet Cooler môže byť použitý v spojení s termostatom a elektromagnetickým ventilom (Cabinet Cooler System). Studený vzduch produkovaný Cabinet Coolerom je privedený do skrine cez koncovku a následne je vedený k problémovej časti alebo smerom k podlahe skrine.
