Denné svietenie na auto: Univerzálny návod na montáž a používanie

Dodatočne domontované úsporné LED denné svetlá sú povolené aj v SR s homologizačným znakom RL od roku 2009/2. Od februára 2009 sú na Slovensku vodiči povinní jazdiť so zapnutými stretávacími svetlami, alebo im na roveň postaveným osvetlením počas celého dňa a celoročne. Túto povinnosť im predpisuje zákon č. 8/2009 Z.z. § 32. Zavedenie povinnosti celodenného svietenia vtedy vyvolalo obrovskú diskusiu a veľkú vlnu kritiky od časti vodičov.

Jedna skupina uznala, že je to nariadenie, ktoré prispieva k bezpečnosti, pretože protiidúce vozidlá vidíte na väčšiu vzdialenosť a napríklad aj keď vám svieti slnko do očí. Druhá skupina ho považuje za zbytočné a doslova hovorí o vyťahovaní peňazí z vreciek vodičov. A to nielen na pokutách. Celodenné svietenie má totiž vplyv aj na spotrebu paliva, životnosť žiaroviek, alebo opotrebenie alternátora.

Ak ale chcete tieto náklady eliminovať, oplatí sa vám namontovať dodatočné svetlá pre denné svietenie, takzvané DRL (daytime running light). Ich spotreba energie je výrazne nižšia pretože využívajú LED diódy a ich príkon je zväčša medzi 12,5 - 15 W. Pri využití DRL vám navyše nemusia svietiť zadné svetlá a ani ďalšie spomínané osvetlenie. Sady svetiel pre denné svietenie stoja od 30 do 420 €.

Prečo zvážiť denné svietenie (DRL)?

O koľko nám stretávacie svetlá zvýšia spotrebu? Pri bežnom staršom aute potrebujeme na ich chod približne 200 W. Okrem dvoch halogénových žiaroviek napríklad H4 vpredu (2 x 60 W) sú to aj dve žiarovky v koncových svetlách (2 x 10 W), dve žiarovky parkovacích svetiel (2 x 5 W), osvetlenie evidenčného čísla (2 x 5 W) a osvetlenie prístrojovej dosky (približne 40 W). To vzhľadom na výkon motora nie je veľa a podľa rôznych testov a prepočtov bude negatívny dopad na spotrebu auta približne 0,1 l/ 100 km.

Hlavným prínosom týchto prídavných svetiel je úspora energie, keďže pri ich používaní nesvietia obrysové, stretávacie ani koncové svetlá vozidla. Rozmery: š 190 x v 28 x h 39 mm Svetlá sú vybavené inteligentnou elektronikou, ktorá zaistí automatické rozsvietenie svetiel pri naštartovaní motora a vypnutie pri zapnutí parkovacích (stretávacích) svetiel, alebo vypnutí motora.

Hlavným prínosom týchto prídavných svetiel je úspora energie Iba 9,6 W, nakoľko pri ich používaní nesvietia obrysové, stretávacie ani koncové svetlá vozidla. Úsporu prinesie tiež predĺženie životnosti žiaroviek či výbojek, ktoré pocítia najviac vodiči vozidiel s xenónovými svetlometmi, výbojky majú dlhšiu životnosť ako bežné žiarovky, ale výmena je podstatne nákladnejšia.

Typy denného svietenia

Existujú rôzne možnosti zapojenia denného svietenia, vrátane použitia hmloviek ako denného svietenia alebo montáže okrúhlych LED svetiel. Je dôležité vybrať si homologizované denné svietenie a zvážiť montážny návod.

• Denné svietenie s hmlovkami
• Denné svietenie namiesto hmloviek
• Hmlovky ako denne svietenie
• Okrúhle LED denné svietenie
• LED denné svietenie podľa typu auta

Homologizácia a legislatíva

Nakolko je vela pochybností či sú v SR denné svetlá povolené, prikladáme vyjadrenie od Spoločnosť TESTEK, s.r.o. na základe poverenia udeleného Ministerstvom dopravy, pôšt a telekomunikácií SR (MDPT SR): Poverená technická služba technickej kontroly vozidiel. Viac sa dočítate na stránke Ministerstva dopravy, pôšt a telekomunikácii SR.

V prvom rade si treba dať pozor na to či sú svetlá homologizované E a zároveň musia mať aj označenie RL. Toto označenie znamená, že svetlá sa môžu používať na denné svietenie. Nájdeme ho vylisované na krycom skle svetla nad homologačnou značkou. Pozor na lacné sady, ktorémajú v názvoch napísané denné svetlá, ale na predných krytoch niesú homologizačné znaky RL a E.

Aby ste mohli prídavné svetlá na auto namontovať a používať ich na denné svietenie musia mať homologizáciu podľa ECE R87. Predpis EHK č.48 navyše uvádza, že sa musia automaticky zapnúť po naštartovaní motora a vypnúť, alebo stlmiť po zapnutí stretávacích svetiel.

Použitie svetiel pre denné svietenie v súvislosti s novými legislatívnymi podmienkami upravujúcimi prevádzku motorových vozidiel a nariaďujúcimi celodenné svietenie je veľmi aktuálne náhradné osvetlenie vozidiel určené výhradne na osvetlenie vo dne za nesníženej viditeľnosti. Prevedenie a umiestnenie svetiel pre denné svietenie je dané homologizačným predpisom EHK/OSN č. 48, ktorý predpisuje vyhláška č. 341/2002 Z.z. a ich používanie sa riadi zákonom č. 361/2000 Z.z. o prevádzke na pozemných komunikáciách pozmeneným zákonom č. 411/2005 Z.z.

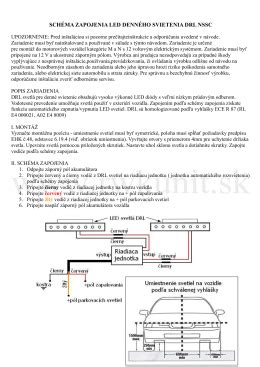

Montáž a zapojenie

Spolu so svetlometmi je dodávaný automatický modul, ktorý rozsvieti DRL svetlá po naštartovaní vozidla. Pri rozsvietených svetlách na denné svietenie, nemusia byť pri nezníženej viditeľnosti rozsvietené obrysové, alebo stretávacie svetlá. Všetky u nás predávané LED denné svietenia sú homologizované, schválené na používanie ako denné svietenie.

Modul zaisťuje automatické rozsvietenie denných DRL svetiel po naštartovaní motora a to tak, že svetla sa zapnú po zvýšení napätia na 13,5V. Toto riešenie je veľmi spoľahlivé (na rozdiel od šumového modulu snímajúceho zvlnenia napätia). Pri zapnutí štandartných stretávacích svetiel sa denné svietenie automaticky vypne. DRL denné led svietenie nie je kompatibilné s vozidlami zo systémom štart-stop.

Systém denního svícení AHD (Automatic Halogen Daylight) je způsob využití originálního osazení světlometů pro denní svícení. Modul AHD ve velikosti menší než krabička cigaret, umožňuje svítit jen originálním osvětlením a to bez zadních lamp a podsvícení přístrojové desky včetně celého interiéru a to vše dle předpisů o denním svícení! Modul AHD KIT slouží pro snížení svítivosti dálkových žárovek použitých jako denní světla dle vzoru BMW X3, Golf 6, ... Svítivost žárovek modul AHD KIT reguluje metodou, která pochází z dlouhodobého zkoumání vlivu na životnost žárovky. Modul AHD KIT kladně zvyšuje životnost žárovek i dílčích elektronických komponentů ve Vašem voze. Před zakoupením modulu AHD KIT doporučujeme nastudovat přiložený návod, především schéma zapojení!

Problémy a riešenia

Rušenie rádia

Ak denné svietenie ruší rádio, skontrolujte zapojenie a uistite sa, že je v súlade so schémou dodanou k LED svetlám.

Check Control

Ak má auto check control, diódové denné svietenie môže blikať. V takom prípade je potrebné použiť CCO modul (check control ojeb modul) alebo implementovať oneskorené zapnutie.

Oneskorené zapnutie

Na oneskorené zapnutie modulu denného svietenia je možné použiť jednoduché zapojenie. Po zapnutí zapaľovania sa rozbehne PWM. Pri zapnutí parkovačiek zase vypne. Hodnoty súčiastok nie sú kritické, stačí aby to kmitalo na asi 55 až 85 Hz.

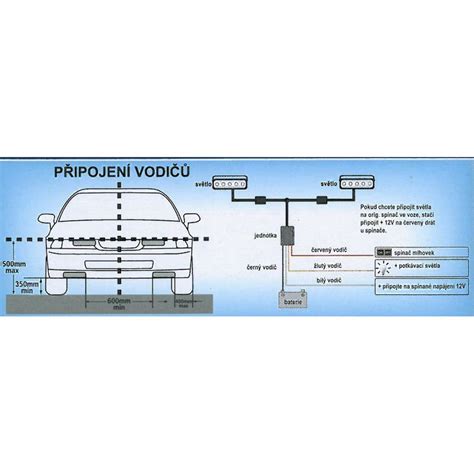

Umiestnenie denných svetiel

Ak sa rozhodnete pre dodatočnú montáž DRL určite už pri výbere pouvažujte nad umiestnením. Ak si totiž dopredu premyslíte kam chcete svetlá pre denné svietenie namontovať uľahčí vám to výber tvaru samotného svetla. Pri umiestnení svetiel pritom máte určitú voľnosť, no zároveň musíte dodržať niekoľko jednoduchých pravidiel daných vyhláškou.

Výška ich umiestnenie musí byť pri nezaťaženom vozidle od 250 do 1 500 mm nad povrchom vozovky. Svetlá musia byť umiestnené max 400 mm od bočného obrysu vozidla (bez zrkadiel). Musia byť umiestnené symetricky vzhľadom na pozdĺžnu os automobilu a minimálna vzdialenosť medzi mini môže byť 600 mm.

Základné pravidlá pre dodatočnú montáž svetiel pre denné svietenie:

• Na jedno vozidlo sa montujú dva kusy (jeden pár) svetiel
• Umiestňujú sa vo vodorovnej rovine vo výške od 250 mm do 1500 mm na prednej časti vozidla
• Vzdialenosť svetiel od bočného obrysu je max. 400 mm a vzájomne medzi svetlami min. 600 mm

Príklady denných svietení

DENNÉ SVETLÁ MYCARR LED, SJ-287 TYP 2, HOMOLOGIZÁCIA RL.(12CM):

Svetlá LED pre denné svietenie s automatickým zapínaním a vypínaním. Rozmery:š 120 x v 36 x h 48 mm Homologizácia podľa EHK/OSN č. 48 pod číslom E11 - 00 0006 - spotreba 2 x 4,8 W - napájacie napätie 10 - 30 V - zabudované špeciálne LED moduly s elektronicky riadenim prúdu. Biele svetlo s teplotou 6000K (ako xenóny).

DENNÉ SVETLÁ MYCARR LED, SJ-288E TYP 2, HOMOLOGIZÁCIA RL. (7CM):

LED DayLight SJ-288E typ 2 , denné svetlá s homologizáciou! Svetlá sú vybavené inteligentnou elektronikou, ktorá zaistí automatické rozsvietenie svetiel po naštartovaní motora a vypnutie pri zapnutí parkovacích (stretávacích) svetiel, alebo vypnutí motora. Jednoduché napojenie + káblik zapojíte na +12V na batériu, - káblik zapojíte na - pól na batériu.

DENNÉ SVETLÁ MYCARR LED,SJ- 286E TYP2, HOMOLOG. RL. (14,6CM):

Svetlá sú vybavené inteligentnou elektronikou, ktorá zaistí automatické rozsvietenie svetiel po naštartovaní motora a vypnutie pri zapnutí parkovacích (stretávacích) svetiel, alebo vypnutí motora. Jednoduché napojenie + vodič zapojíte na +12V na batériu, - vodič zapojíte na - pól na batériu, tretí vodič obvykle žltý (oranžový).

DENNÉ SVETLÁ ŠIKMÉ S LED, AMIO (NSSC) 506HP, HOMOLOG. RL,12V (16CM):

Kosouhlé (šikmé) LED homologované svetlá Amio pre denné svietenie. Svetlá sa vyznačujú svojou mierne kosouhlou (zaoblenou) konštrukciou, ktorá geometricky ladí s pôdorysnou kontúrou väčšiny moderných automobilov so zaobleným predným nárazníkom. Rozmery š 160 x v 25 x h 54 mm / 36mm šikmejšia strana.

DENNÉ SVIETENIE NSSC S 1W LED, DRL 501HP, HOMOLOG. RL,12V:

LED homologované úsporné svetlá NSSC DRL501HP pre celoročné denné svietenie s homologizáciou. Rozmery: š 183 x v 20 x h 45 mm Svetlá sú vybavené inteligentnou elektronikou, ktorá zaistí automatické rozsvietenie svetiel pri naštartovaní motora a vypnutie pri zapnutí parkovacích (stretávacích) svetiel, alebo vypnutí motora.

DRL SVETLÁ AMIO (NSSC) DENNÉ SVIETENIE, OKRÚHLE, 12V, DRL 510HP:

DRL510 LED svetlá pre celoročné denné svietenie, okrúhle 7cm (8cm, 9cm) priemer + v každom balení vymedzovacie krycie krúžky čiernej farby na zmenu priemeru z 7cm na 8cm a 9cm, denné svetlá s homologizáciou RL, od výrobcu Amio! Svetlá sú vybavené inteligentnou elektronikou, ktorá zaistí automatické rozsvietenie svetiel pri naštartovaní.
