Projektová dokumentácia a výkresy stavieb: Detailný pohľad na proces tvorby a využitie

Projektová dokumentácia je komplexný súbor technických výkresov a textových častí, ktorý definuje všetky detaily budúcej stavby. Každý projekt stavby spracovávame v súlade s platnými normami, vyhláškami a zákonmi. Ponúkame dokumentáciu pre stavebné povolenie (DSP), realizačnú dokumentáciu (DRS) a dokumentáciu skutočného vyhotovenia stavby (DSPS). Projekt pre stavebné povolenie je základná dokumentácia potrebná na získanie stavebného povolenia od príslušného stavebného úradu. Realizačná dokumentácia je rozšírená verzia projektu, ktorá slúži dodávateľovi stavby pre jej realizáciu. DSPS je dokumentácia skutočne zrealizovanej stavby, ktorá môže obsahovať odchýlky od pôvodného projektu.

Projektová dokumentácia je súbor technických výkresov, výpočtov a textových správ, ktoré komplexne popisujú plánovanú stavbu. Obsahuje architektonické riešenie, konštrukčné výkresy, výkresy TZB, technické správy a rozpočet. Cena projektovej dokumentácie závisí od veľkosti a zložitosti stavby. Spracovanie projektu rodinného domu trvá 4-8 týždov v závislosti od zložitosti. DSP dokumentácia sa spraví za 3-5 týždňov, rozšírenie na DRS zaberie ďalšie 2-3 týždne. DSP (Dokumentácia pre stavebné povolenie) je základná verzia projektu potrebná pre schválenie stavby na stavebnom úrade.

Kľúčové aspekty tvorby technických výkresov

Konštruovanie, rezy a postupy vykresľovania sú nevyhnutné aspekty v oblasti technickej dokumentácie. Tento článok sa zameriava na rôzne služby a postupy súvisiace s tvorbou a spracovaním technických výkresov a 3D modelov, s dôrazom na digitalizáciu a dodržiavanie noriem.

Rez ako nástroj pre zobrazenie vnútorných priestorov

Rez je zobrazenie predmetu pretnutého myslenou (obvykle rovinnou) plochou rezu premietaného na priemetňu rovnobežnú s plochou rezu. Rez sa používa na zobrazenie vnútorných priestorov objektu na stavebnom výkrese. Objekt sa otvára mysleným rezom tak, aby vznikol pohľad do vnútorných priestorov. Aby sa zachytila priestorová členitosť objektu a priestorové usporiadanie konštrukcií v objekte, musí sa budova otvárať tak vodorovnými, ako aj zvislými myslenými rezmi.

Vodorovný rez (Pôdorys)

Pri vodorovnom reze je myslená plocha rezu rovnobežná s vodorovnou priemetňou. Na výkresoch v stavebníctve sa pre vodorovný rez stavebným objektom obvykle používa názov pôdorys. V tomto vodorovnom reze je možné zobrazovať aj prvky (konštrukcie) nad myslenou plochou rezu. Vodorovné rezy zachytávajú pôdorysné členenie, tvar a nadväznosti priestorov, konštrukcií vo vodorovnom smere.

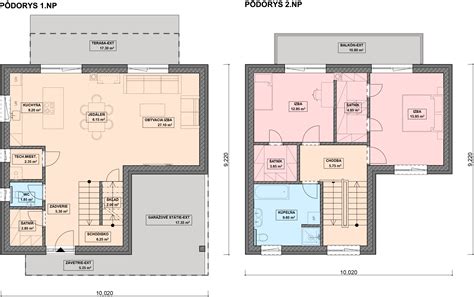

Pôdorys rodinného domu

Zvislý rez

Pri zvislom reze je myslená plocha rezu kolmá k vodorovnej priemetni (k pôdorysni). Zvislé rezy objasňujú výškové pomery, tvar a nadväznosti konštrukcií po výške objektu.

Výškové kóty ("Kačky")

Výškové kóty, tzv. "Kačky" majú automatické odčítanie hodnoty výšky vzhľadom k zadanej základni - základnej úrovni. Vo výkrese môže byť viac nezávislých základní a k nim vztiahnutých výškových kót. Pri zmenách konštrukcií a tým aj polohy výškových kót sa kóty automaticky aktualizujú. Kačky môžu mať dve výškové úrovne pre relatívnu a absolútnu výškovú úroveň. Výškové kóty sú teda vždy aktuálne, ale aj tak majú používatelia možnosť prepísať hodnotu výškovej kóty, alebo ich v prípade potreby.

Príklad výškových kót na stavebnom výkrese

Podpora pre vykresľovanie konštrukcií a skladieb

Podpora pre vynesenie rezu z vybraných stien, otvorov, prekladov a stropov, vynesenie pohľadových zobrazenia otvorov a výplní vrátane viditeľných hrán stien. Ďalej vytvorenie rezu alebo pohľadu na schodisko, strechy a strešné okná. Pri kreslení skladieb podláh môžete využiť existujúcu knižnicu skladieb a svoju skladbu si dotvoriť na základe skladby iné. Skladby možno vykresľovať do výkresu ako celé súvrstvie alebo ich skladať na seba podľa konštrukcie stropu a podláh. Na základe spolupráce s firmou DEKPROJEKT s.r.o. Samozrejmosťou je možnosť vykazovania skladieb podláh, ktoré sú nadefinované jednotlivými miestnosťami do tabuliek skladieb.

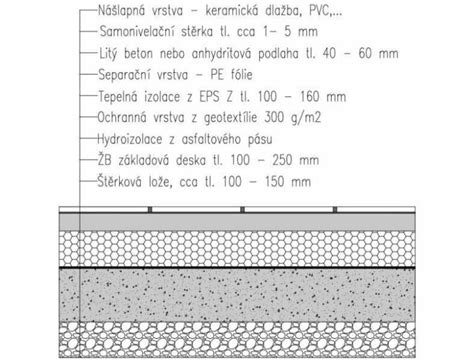

Detail skladby podlahy

Digitalizácia a prekresľovanie výkresov

Ponuka služieb v tejto oblasti je široká, od prekresľovania ručne kreslených nákresov do digitálnej podoby až po tvorbu komplexných 3D modelov a projektovej dokumentácie.

Prekreslenie do formátu DWG

Ponúka sa služba prekreslenia podkladov, projektovej dokumentácie do formátu DWG. Stačí skica, fotografia alebo PDF a vytvorí sa presný DWG podklad. Cena je stanovená na hodinovú sadzbu a vopred sa odhadne čas potrebný na spracovanie projektu. Výstupom je DWG súbor s prekreslenými výkresmi v rozsahu, ktorý si vopred dohodneme.

Prekreslenie stavebných výkresov

Vypracovanie stavebných výkresov v programoch ako AutoCAD a Revit. Prekreslenie z iných formátov (JPG, PDF,...) alebo úprava hotových výkresov. Cena sa stanovuje na základe obtiažnosti projektu.

Prekreslenie výkresov do Auto CADu

Prekreslenie technického výkresu do Auto CADu. Prekreslenie dodaných výkresov do AutoCAD-u, vypracovanie rezov a pohľadov na základe existujúcich pôdorysov. Výstup vo forme DWG, PDF. V prípade projektovej dokumentácie bez kót je možné dohodnúť sa na zaslaní na adresu - výkresy sa namerajú podľa mierky a následne prekreslia do požadovaného formátu.

Digitalizácia výkresovej dokumentácie

Digitalizácia výkresovej dokumentácie je dôležitý proces, ktorý umožňuje efektívnejšiu archiváciu a použitie technických výkresov. Ponúka sa digitalizácia výkresovej dokumentácie a dodanie výkresov vo formáte PDF alebo DWG. Prekreslenie resp. zdigitalizovanie projektovej dokumentácie do súboru DWG (AutoCAD) a PDF. Výkresy budú prekreslené podľa platných STN noriem. Doba dodania záleží od rozsahu projektu, štandardne je odhadovaná na 3-4 dní.

Tvorba 3D modelov a vizualizácií

Ponúkame tvorbu 2D strojárskych výkresov, realistické 3D modely alebo špičkovú 3D tlač. Každý projekt spracujeme s dôrazom na detail a funkčnosť. Dodanie vždy načas - presne podľa vašich potrieb.

3D modelovanie pre 3D tlač

Vypracovanie 3D modelov výrobkov podľa predstáv zákazníka v softvéri Fusion360, Inventor nielen pre 3D tlač. Výrobok sa doručí v požadovanom formáte (STL, OBJ.,…). Ponúka sa detailné vypracovanie požadovaného 3D modelu, dodanie dát na 3D tlač dielu, konverzia dát z 2D do 3D modelu, tvorba zostavených výkresov do formátov PDF, DWG, DXF, dizajn produktov a render obrázkov modelu v softvéri Fusion360, vytváranie ohýbaných plechových dielov na laserové vypaľovanie a následné ohýbanie, reverzné inžinierstvo. Cena je približná hodinová, vždy záleží na zložitosti výkresov a osobnej dohode.

Tvorba 3D modelov a výkresovej dokumentácie

Ponuka tvorby 3D modelov v programe Autodesk Inventor. Služby zahŕňajú tvorbu 3D modelov podľa zadania a predstáv, generovanie 2D výkresov pre výrobu a montáž, prípravu súborov pre CNC vypaľovanie (napr. DXF, DWG) a prípravu súborov pre ohýbanie plechov.

Návrh 3D modelu a výkresu na mieru

Technický návrh zábradlia, brány, prístrešku alebo kovovej konštrukcie. Návrh 3D modelu jednoduchého kovového výrobku (napr. zábradlie, brána, rám, prístrešok) podľa požiadaviek. Zákazník dostane 3D model (formát STEP/STL/PDF) a výkres A4 v PDF. Modely sú vhodné na zámočnícku výrobu, pálenie, ohýbanie a montáž.

3D vizualizácie interiéru

Ponuka 3D vizualizácií interiéru s možnosťou úprav podľa pripomienok a dodania výstupov vo formáte PDF, SKP alebo JPG.

🟦🔴🎲🕜 Z obrázku do 3D modelu!!! 👤 SNADNO A RYCHLE ! 🕜🎲🔴🟦

Projektová dokumentácia pre rôzne typy stavieb

Skôr než sa rozhodnete stavať Váš vysnívaný dom potrebujete projektovú dokumentáciu. V dnešnej dobe je množstvo projekčných a architektonických kancelárií alebo jednotlivcov ktorí Vám vedia vypracovať projekt rodinného domu pre stavebné povolenie. Projekt pre stavebné povolenie je súbor dokumentov, ktoré sú potrebné pre získanie stavebného povolenia od príslušného stavebného úradu. Tento projekt obsahuje všetky informácie o plánovanej stavbe a jej realizácii, ktoré sú nevyhnutné pre posúdenie jej technickej a legislatívnej správnosti.

Projektová dokumentácia a ohlásenie stavby

Vypracovanie projektovej dokumentácie pre ohlásenie drobnej stavby podľa vyhlášky 60/2025. Vypracovanie projektovej dokumentácie pre drobnú stavbu a vypísanie tlačiva potrebného k ohláseniu. Priblíženie ďalšieho postupu pri riešení ohlásenia, napr. ak sa stavba bude realizovať menej ako 2m od hranice parcely, prípadne na ornej pôde a podobne.

Projekt drobnej stavby ku ohláseniu + 3D návrh a montážne plány

Vyhotovenie projektovej dokumentácie drobných stavieb a drevostavieb do 25 m² a do výšky 5 metrov (altánky, prístrešky, chatky, technické miestnosti, prístavby, garáže, pergoly, záhradné domčeky, atď.). Obsah projektu: 3D vizualizácia, výkresová dokumentácia (pohľady, pôdorys, rezy a situácia objektu na parcele), technická správa. V ponuke taktiež aj vyhotovenie montážnych plánov a výkaz materiálu k danému projektu.

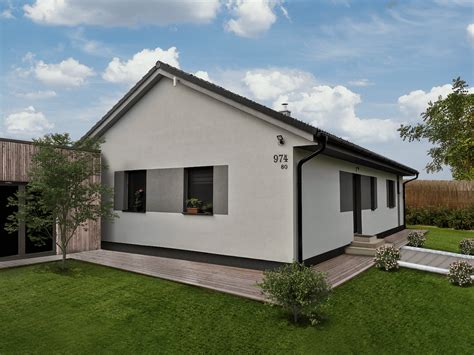

Príklad projektu drevostavby

Obsah projektovej dokumentácie podľa noriem

Obsah projektovej dokumentácie predkladanej pri stavebnom konaní stanovuje § 9 vyhlášky č. 453/2000 Z. z.: stavebné výkresy stavby, z ktorých je zrejmý doterajší a navrhovaný stav, predovšetkým pôdorysy, rezy a pohľady (v mierke spravidla 1:100) obsahujúce jednotlivé druhy konštrukcií a častí stavby (napr. základy, nosné konštrukcie, schodištia, obvodový plášť, strešné konštrukcie, komíny), polohové a výškové usporiadanie stavby a všetkých jej priestorov s presným vyznačením funkčného určenia, schematické vyznačenie vnútorných rozvodov a inštalácií (napr. zdravotechnické vrátane požiarneho vodovodu, silnoprúdové, slaboprúdové, plynové, teplovodné), technické zariadenia (napr.

Mierka zobrazenia na technických výkresoch

Na technických výkresoch nemožno všetky predmety zobrazovať v skutočnej veľkosti, najčastejšie sa ich obrazy buď zväčšujú alebo zmenšujú. Odporúčané mierky zobrazenia a spôsoby ich zapisovania na všetkých druhoch technických výkresov určuje norma STN EN ISO 5455. Rozlišuje sa skutočná veľkosť s pomerom mierky 1:1, mierka zväčšenia X:1 a mierka zmenšenia 1:X.

Používanie mierky

Úplné označenie mierky pozostáva zo slova MIERKA a za ním sa uvedie označenie pomeru, napríklad MIERKA 5:1. Mierka zobrazenia použitá na výkrese sa zapisuje do príslušného poľa titulného bloku. Ak sa na výkrese použije viac ako jedna mierka, tak sa do titulného bloku zapisuje len mierka hlavného obrazu, všetky ostatné mierky sa zapisujú priamo pri obrazoch predmetu, napr. samostatnom pohľade (reze) zhotovenom vo väčšej mierke alebo k písmenovému označeniu čiastočného pohľadu, rezu, prvku vo zväčšenej mierke. Pri obrazoch pozdĺžnych a priečnych profilov inžinierskych stavieb možno použiť mierky s prevýšením (mierka výšok je väčšia ako mierka dĺžok), potom sa uvádzajú obe použité mierky tak, že na prvom mieste sa zapisuje mierka dĺžok a za zlomkovou čiarou mierka výšok. Ak je výkres malého predmetu nakreslený vo veľkej mierke zväčšenia, odporúča sa pre názornosť nakresliť na výkrese predmet v skutočnej veľkosti.

Ďalšie služby v oblasti stavebnej dokumentácie

Kompletné výkresy zdravotechniky (vodovod, kanalizácia), vykurovania, vzduchotechniky, elektroinštalácie, silnoprúd a slaboprúd. Technická správa s popisom stavby, použitých materiálov a technológií. Podrobná špecifikácia materiálov a konštrukcií. Položkový rozpočet stavby s cenovou kalkuláciou. Kontaktujte nás a získajte projekt stavby spracovaný s maximálnou presnosťou a v súlade s platnými normami.

Zameranie stavebného objektu

Zameranie stavebného objektu a vyhotovenie výkresovej dokumentácie. Dokumentácia je vhodná napríklad pre rekonštrukcie stavieb, prípady, keď chýba projektová dokumentácia a pod.

Návrh interiéru vrátane projektovej dokumentácie

Návrh interiéru na mieru, ktorý presne zodpovedá potrebám a preferenciám zákazníka.

Vizualizácia interiéru

Synergický efekt drevenej skladanej konštrukcie možno len ťažko nahradiť účinkom sendvičovej murovanej, dnes skôr lepenej konštrukcie, či už ide o uhlíkovú stopu, pomer ceny a výkonu, zaistenie požiadavky vzduchotesnosti, rýchlosti výstavby, flexibility, ale aj dodatočných zmien. A to všetko pri dodržaní princípov udržateľnej výstavby.

Na nami dodávané stavby vypracujeme projektovú dokumentáciu alebo jej časti.

Ako vidíme v ľavej časti výkresu je podrobne rozkreslený pôdorys, vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu. V nasledujúcom texte sa zameriame na rôzne časti uvedeného pôdorysu, aby ste sa rýchlo zorientovali v tých najpodstatnejších veciach.
