Predstavte si svet, v ktorom každý zložitý diel a komponent dokonale zapadá do seba, čím vznikajú bezchybné stroje a produkty. Toto je kúzlo výroby nástrojov a foriem - odvetvie, kde sa presnosť, inovácia a odbornosť spájajú, aby oživili inžinierske zázraky. Ste pripravení objaviť tajomstvá bezchybnej výroby?
Keď ľudia hovoria o produktivite, často môže byť v skutočnosti prioritou efektivita obrábania kovov. Produktivita je vyjadrená počtom súčiastok vyrobených za smenu alebo za týždeň. Než sa rozhodnete implementovať akékoľvek riešenie, mali by ste pochopiť, kde možno dosiahnuť najvýznamnejšie zlepšenia. Obrovský vplyv na využitie strojov má to, ako je vykonávané vkladanie a meranie nástrojov - najlepším prirovnaním sú automobilové závody a minimalizácia času, po ktorý je vozidlo v boxoch.
Bleskurýchla výmena nástrojov, veľmi rýchle vkladanie a vyberanie, zložité spracovanie iba v jednom pracovnom cykle - tieto želania používateľov ste už určite počuli. S ich dosiahnutím vám pomôžu automatizačné riešenia šité na mieru. Napríklad s manipulačnými systémami, vďaka ktorým je vkladanie a vyberanie súčasťou jedného pracovného kroku.

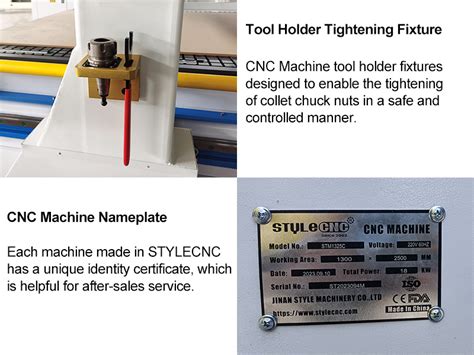

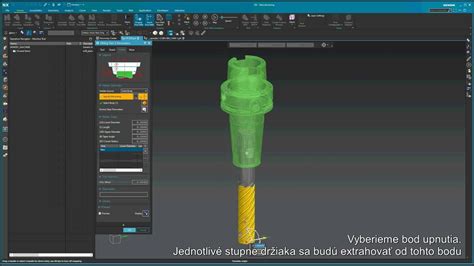

Výroba nástrojov a foriem sa začína podrobnou fázou návrhu. Počas tejto fázy inžinieri a dizajnéri používajú pokročilý softvér CAD (Computer-Aided Design) na vytvorenie podrobných výkresov a 3D modelov nástroja alebo formy. Táto fáza je rozhodujúca pre definovanie každého aspektu nástroja vrátane jeho rozmerov, materiálov, tolerancií a povrchových úprav. V tomto článku sa ponoríme do precíznej fázy návrhu pomocou pokročilých CAD systémov, preskúmame kritériá pre výber najvhodnejších materiálov a odhalíme moderné techniky ako CNC obrábanie a EDM, ktoré posúvajú tento priemysel vpred.
Fáza návrhu je kritická vo výrobe nástrojov a foriem a vyžaduje presnosť a starostlivé plánovanie. Inžinieri a dizajnéri spolupracujú na tvorbe podrobných výkresov, začínajúc pochopením požiadaviek aplikácie, ako sú typ materiálu, rozmery, tolerancie a povrchová úprava. Presné špecifikácie a rozmery sú nevyhnutné vo fáze návrhu. Dizajnéri využívajú softvér CAD na vytváranie 2D aj 3D modelov, aby poskytli komplexný pohľad na geometrie nástroja. Takéto presné modelovanie umožňuje posúdiť vhodnosť a funkčnosť nástroja v zamýšľanej aplikácii. Používanie systémov CAD vo fáze návrhu umožňuje virtuálne testovanie a optimalizáciu, pričom šetrí čas a zdroje a zároveň zlepšuje spoľahlivosť a efektivitu. Prostredníctvom simulácie môžu dizajnéri testovať výkon nástroja v rôznych podmienkach, identifikovať potenciálne problémy a vykonať potrebné úpravy ešte pred začatím fyzickej výroby. Fáza návrhu sa často integruje so softvérom pre počítačom podporovanú výrobu (CAM), aby sa zabezpečil plynulý prechod z návrhu do výroby. Táto integrácia umožňuje vytváranie presných dráh nástroja a dynamické úpravy pohybu, čím sa zefektívňujú procesy rezania a zabezpečuje, že konečný produkt spĺňa všetky stanovené požiadavky.
Po fáze návrhu je výber vhodných materiálov kľúčový. Voľba materiálu závisí od viacerých faktorov - medzi tie patria životnosť nástroja, tvrdosť a určené použitie. Bežne sa používajú nástrojové ocele, karbid a rôzne zliatiny, pričom každý z týchto materiálov ponúka odlišné vlastnosti ako tvrdosť, húževnatosť či rozmerová stabilita. Návrh nástrojov vyžaduje výber materiálov s vysokou pevnosťou a odolnosťou, aby sa zabezpečil výkon a životnosť nástroja. Materiály s vynikajúcou tvárniteľnosťou a obrobiteľnosťou, ako hliník alebo mäkká oceľ, sú nevyhnutné pre efektívnu výrobu. Materiály ako karbid a rýchlorezná oceľ sú preferované, pretože si udržujú ostrosť a odolávajú opotrebovaniu aj pri vysokých teplotách. Na zachovanie integrity nástroja v priebehu času, najmä v korozívnom prostredí, je nevyhnutný výber materiálov s dobrou odolnosťou voči korózii. Vyváženie výkonu materiálu s ohľadom na náklady je zásadné. Materiály s dobrou tepelnou vodivosťou a odolnosťou voči teplu sú dôležité najmä pri procesoch s vysokými teplotami. Rozmerová stálosť je rozhodujúca pre udržanie presného tvaru a rozmerov potrebných pre komponenty nástrojov.
Samotná výroba zahŕňa obrábanie a tvarovanie materiálov pomocou špecializovaných strojov ako CNC stroje, sústruhy a frézy. Tieto stroje umožňujú dosiahnuť vysokú presnosť a precíznosť pri rezaní, tvarovaní a formovaní nástroja alebo formy. Metódy rezania, vrátane frézovania, sústruženia a vŕtania, sú často automatizované pomocou obrábania riadeného počítačom (CNC), aby sa zabezpečila presnosť a efektívnosť. Okrem týchto procesov je kľúčová aj kvalita samotného rezného nástroja. Pri strihacích aplikáciách sú odolné a presné strihacích nožov zásadné na dosiahnutie čistých rezov a zabezpečenie dlhej životnosti strojov. Techniky konečnej úpravy, vrátane brúsenia, leštenia a odihlovania, sa používajú na dosiahnutie požadovaného povrchu a presnosti.
CNC sústruhy a stroje s posuvnou hlavou sa vyznačujú rýchlymi výmenami a ustavením nástrojov do pracovnej polohy, ale vzhľadom na časy na zriadenie a výmeny nástrojov je pre ne príznačné nižšie využitie, než akého sa dosahuje pri obrábacích centrách. Ručne vykonávaná rýchla výmena je využívaná v prípade, že stroj neumožňuje automatickú výmenu nástrojov (ATC), ktorá zaručuje, že na stroji bude zelené svetlo rozsvietené po dlhšiu dobu. Výhody, ktoré prináša rýchlovýmenné nástrojové vybavenie, sú v kombinácii s dlhými vyvrtávacími tyčami ešte väčšie. U poháňaných nástrojov z 5-20 minút na 30 sekúnd. Bežné poháňané nástroje sú typu ER alebo pre čelné frézovanie. Použitie typu ER sa obmedzuje na stopkové frézy s maximálnym priemerom 25 mm, čo znamená, že je nutné použiť dva samostatné poháňané držiaky. Pri použití zdvojených upínacích jednotiek možno buď využiť náhradné sesterské nástroje, alebo rozmanitejšie nástrojové vybavenie, čo vedie k zníženiu požiadaviek na výmeny nástrojov pri širokej škále obrábaných súčiastok.
Pri výmene monolitných karbidových nástrojov je potrebné znovu vykonať nastavenie korekcií. Pri použití fréz/vrtákov s vymeniteľnými reznými doštičkami je potrebné vykonávať výmeny väčšieho počtu rezných doštičiek. Pri jednotlivých rezných doštičkách s dobrým prístupom môže byť najrýchlejšie vykonať výmenu priamo na stroji. Táto vlastnosť závisí predovšetkým od aplikácie, ale keď obsluha stroja vykonáva zriadenie smeru trubičiek pre prívod reznej kvapaliny, dosiahnutie správneho výsledku zvyčajne vyžaduje dva až tri pokusy - a na stroji po celú dobu svieti červené svetlo! Ak je eliminovaná výroba prvých skúšobných súčiastok alebo vykonávanie meracích rezov, zvyšuje sa rýchlosť výroby a znižuje sa počet znehodnotených súčiastok.
Pre obsluhu strojov majú rýchlovýmenné systémy rad výhod, napr. ak sa vykonávajú výmeny rezných doštičiek nástrojov mimo stroja, znižuje sa počet kolízií a chýb a nie je nutné hľadanie dielov upustených do stroja. Vzhľadom na kompaktné rozmery je však na strojoch s posuvnou hlavou priestor na výmenu nástrojov obmedzený. Rýchlovýmenné systémy, ako napr. Objímky, ako napr. EasyFix, ponúkajú ľahký a rýchly spôsob dosiahnutia správneho nastavenia výšky do osi hrotov pri upínaní valcových vyvrtávacích tyčí do stroja.
Coromant Capto® je modulárny rýchlovýmenný nástrojový koncept, ktorý umožňuje dosiahnutie maximálneho využitia stroja a efektivity obrábacieho procesu. Pre zaistenie spojky s upínaním za segmenty i pre vysunutie reznej hlavy slúži vačkou ovládané ťahadlo. Pre zaistenie a uvoľnenie ručne ovládaných upínacích jednotiek je potrebná iba jedna otáčka. Vo veľkosériovej výrobe alebo pri prechodoch medzi výrobnými dávkami možno vďaka tomu vykonávať prednastavenie nástrojových sád mimo stroja. Stabilita sa posudzuje z hľadiska ohybovej tuhosti a prenosu krútiaceho momentu. Polygonálna spojka: Veľká nosná plocha umožňuje prenos krútiaceho momentu bez akýchkoľvek nestabilných súčiastok, ako sú čapy alebo kliny. Na CNC sústruhoch možno pre rýchle výmeny nástrojov využívať všetky veľkosti spojky od C3 až po C10. Pre väčšie vertikálne obrábacie centrá je k dispozícii systém automatickej výmeny nástrojov s bubnovým zásobníkom, ktorý umožňuje uloženie dlhých vyvrtávacích tyčí. Sústružnícke centrá vybavené revolverovou hlavou ATC-MACU umožňujú automatickú výmenu nástrojov tak v stacionárnych, ako aj v poháňaných nástrojových držiakoch. V prípade sústružníckych centier sú príčinou zvyčajne nízkeho využitia stroja časté ručné výmeny nástrojov.
VÝMENA NÁSTROJA NA CNC
Elektroerozívne obrábanie (EDM) je kľúčová technika v priemysle nástrojov a foriem. EDM dokáže obrábať širokú škálu materiálov, vrátane tých s vysokým bodom topenia. Táto univerzálnosť umožňuje vytvárať zložité tvary a jemné detaily s vysokou presnosťou a vynikajúcou povrchovou kvalitou. Moderné EDM stroje môžu byť automatizované pomocou počítačových riadiacich systémov, čím sa výroba stáva efektívnejšou. CNC frézky sú nevyhnutné na vytváranie detailných dutín a zložitých prvkov s vysokou presnosťou. CNC stroje, vybavené vysokorýchlostnými vretenami a pokročilými nástrojmi, dokážu rýchlo odoberať materiál. Pokročilé CNC stroje často disponujú viacosovými možnosťami, ktoré im umožňujú vykonávať zložité obrábacie operácie, vrátane podrezávania. CNC stroje sa bezproblémovo integrujú so softvérom CAD (počítačom podporované navrhovanie) a CAM (počítačom podporovaná výroba).
Strihacie a tvarovacie formy, používané spolu s lisom, vyrezávajú a tvarujú kovové plechy do presných častí. Tento proces zaručuje vysokú presnosť a opakovateľnosť. Tvarovacie formy sa bežne používajú v odvetviach, ktoré vyžadujú veľké objemy identických dielov, ako je automobilový a elektronický priemysel. Okrem týchto foriem sú špecializované nástroje nevyhnutné pre rôzne aplikácie tvárnenia kovov - od jednoduchých ohybov až po zložité tvary. Kovacie formy tvarujú kov pod vysokým tlakom, čím vytvárajú pevné a odolné diely. Tento proces je kľúčový pre odvetvia, ktoré vyžadujú vysokopevnostné komponenty, ako sú automobilový a letecký priemysel. Liate formy sa používajú v procesoch ako vstrekovacie lisovanie, na formovanie, lisovanie alebo vytláčanie materiálov do požadovaného tvaru. Tieto formy sú nevyhnutné pri výrobe dielov z rôznych materiálov vrátane plastov, keramiky a kompozitov. Vystrihovanie a dierovanie: Odstraňovanie prebytočného materiálu pomocou nástrojov ako vystrihovací a dierovací razník.
Jednoduché alebo líniové raznice vykonávajú jednu operáciu na jeden zdvih lisu. Tieto raznice sú ideálne na jednoduché úlohy, ako je vysekávanie, zárezovanie a orezávanie, a často sa používajú pri výrobe malých sérií, prototypových projektoch a výrobe jednoduchých kovových dielov. Kombinované raznice vykonávajú viacero operácií v jednom zdvihu lisu, čo ich robí ideálnymi pre zložité úlohy. Zvyčajne sa používajú na výrobu podložiek a plochých kovových dielov pri stredne až vysokoobjemovej výrobe. Progresívne raznice využívajú viacero staníc na vykonanie rôznych operácií na páse materiálu. Každé pracovné miesto vykoná konkrétnu úlohu, čo robí tento typ raznice mimoriadne efektívnym pri vysokoobjemovej výrobe. Progresívne raznice sú nevyhnutné v odvetviach, ako je automobilový a elektronický priemysel, kde je rýchla a presná výroba zložitých dielov kľúčová. Kombinované raznice integrujú viacero operácií podobne ako zložené raznice, ale s pridanou univerzálnosťou. Môžu vykonávať celý rad úloh od razenia po ohýbanie, čo ich robí vhodnými pre rôzne aplikácie, ako sú diely banských zariadení a elektronické súčiastky. Transferové raznice zahŕňajú sériu staníc, kde sa operácie vykonávajú postupne na jednotlivých obrobkoch. Materiál sa prenáša z jednej stanice na druhú, čo umožňuje vykonanie viacerých operácií na jednom diele bez potreby nepretržitého podávania pásu. Špecializované lisovacie nástroje, ako sú oceľové nožové, rotačné a „pancake“ nástroje, sú navrhnuté pre špecifické úlohy. Oceľové nožové nástroje ekonomicky režú mäkšie materiály, rotačné nástroje sa používajú na vysokorýchlostnú výrobu papiera a kartónu a „pancake“ nástroje vykonávajú jednoduché operácie dierovania a prepichovania pre malosériovú výrobu. Každý typ nástroja zohráva kľúčovú úlohu v priemysle výroby nástrojov a foriem, prispôsobený konkrétnym aplikáciám a výrobným požiadavkám.
Presnosť a kontrola kvality sú základnými aspektami výroby nástrojov a foriem. Moderné technológie ako CAD a CNC obrábanie pomáhajú optimalizovať návrh a procesy výroby, čím zabezpečujú, že vyrobené nástroje a formy spĺňajú prísne štandardy. Presnosť a opakovateľnosť sú nevyhnutné pri výrobe nástrojov a foriem, aby sa zabezpečili komponenty vysokej kvality. Tesné tolerancie: Dodržiavajte prísne tolerancie, aby sa diely správne spojili a fungovali tak, ako je zamýšľané. Inšpekcia a testovanie: Vykonávajte dôkladné kontroly a testy nástrojov a foriem, aby sa overilo, že spĺňajú požadované rozmery a tolerancie. Monitorovanie počas procesu: Využívajte systémy monitorovania počas výroby, aby sa zistili akékoľvek odchýlky alebo chyby počas procesu. Štatistickej kontroly procesov (SPC): Aplikujte techniky SPC na sledovanie a riadenie výrobného procesu. Leštenie a povlakovanie: Zabezpečte, aby povrchy boli vyleštené na požadovanú hladkosť, čím sa zníži trenie a opotrebovanie. Odstraňovanie otrepov a povrchová úprava: Odstráňte otrepy a ostré hrany z opracovaných dielov, aby sa predišlo poškodeniu a zabezpečila hladká prevádzka.
Dodržiavanie noriem riadenia kvality je rozhodujúce vo výrobe nástrojov a foriem, aby sa zabezpečila konzistentnosť produktov a spokojnosť zákazníkov. ISO 9001:2015 je široko uznávaná norma, ktorá stanovuje kritériá pre systém manažérstva kvality. Zdôrazňuje procesne orientovaný prístup, zameraný na neustále zlepšovanie, spokojnosť zákazníkov a súlad s regulačnými požiadavkami.
Zabezpečenie environmentálnej udržateľnosti a bezpečnosti na pracovisku sú kľúčové faktory v modernej výrobe. ISO 14001, medzinárodná norma pre environmentálne manažérske systémy, poskytuje spoločnostiam usmernenia, ako minimalizovať svoju environmentálnu stopu prostredníctvom efektívneho nakladania s odpadom a efektívneho využívania zdrojov. Pre oblasť ochrany zdravia a bezpečnosti pri práci, ISO 45001 poskytuje rámec na zlepšenie bezpečnosti zamestnancov, zníženie rizík na pracovisku a vytváranie lepších, bezpečnejších pracovných podmienok. Bezpečnosť pri obsluhe strojov je kľúčová vo výrobe nástrojov a foriem. ISO 23125 zameriava sa na bezpečnosť sústruhov, poskytuje usmernenia pre posudzovanie rizík, núdzové zastavenie a ochranné opatrenia. Výrobcovia sa čoraz viac zameriavajú na ekodizajn a energetickú efektívnosť s cieľom znížiť vplyv na životné prostredie. ISO 14955 sa zaoberá ekodizajnom obrábacích strojov a podporuje energeticky účinné postupy, ktoré znižujú uhlíkovú stopu výrobných procesov.
V oblasti rezných nástrojov, ISO 13399 uľahčuje výmenu priemyselných údajov o produktoch medzi počítačovými systémami používanými pri návrhu a výrobe. Táto norma zabezpečuje, že údaje o rezných nástrojoch sú reprezentované v počítačovo spracovateľnom formáte, čo zefektívňuje komunikáciu naprieč rôznymi softvérovými platformami. Dodržiavaním týchto noriem ISO a odvetvovo špecifických predpisov môžu výrobcovia nástrojov a foriem zvyšovať kvalitu produktov, zabezpečiť bezpečnosť a podporovať udržateľné praktiky.
Výroba nástrojov a foriem zohráva kľúčovú úlohu v modernom priemysle vďaka svojej detailnej a presnej povahe. Táto oblasť spája precízne strojárstvo s najmodernejšími technológiami na vytváranie nástrojov nevyhnutných pre hromadnú výrobu v mnohých odvetviach. Dôkladná fáza návrhu, využívajúca systémy CAD a CAM, vytvára základ pre presnosť a efektívnosť, čím sa zabezpečuje, že každý aspekt nástroja je presne definovaný. Integrácia pokročilých výrobných techník, ako je CNC obrábanie a elektroerozívne obrábanie (EDM), ukazuje záväzok priemyslu k presnosti a inováciám. Tieto technológie umožňujú tvorbu zložitých geometrických tvarov a zabezpečujú vysokú kvalitu povrchových úprav, ktoré sú nevyhnutné pre výkon nástrojov a foriem. Dosiahnutie presnosti a kvality vo výrobe nástrojov a foriem je prvoradé. To sa zabezpečuje prísnymi kontrolami kvality. Patria sem kontrola, monitorovanie počas procesu a uplatňovanie ISO štandardov. Tieto normy nielenže zaručujú konzistenciu výrobkov, ale tiež zdôrazňujú environmentálnu udržateľnosť a bezpečnosť na pracovisku. Ako sa priemysel vyvíja, úloha výroby nástrojov a foriem sa bude naďalej rozširovať, poháňaná pokrokom v technológiách a materiálovej vede. Neustále používanie senzorov a automatizácie.
