Naklonená rovina vo fyzike: Princípy, výpočty a aplikácie

Naklonená rovina je jedným zo šiestich základných jednoduchých strojov. Jej princíp je založený na znižovaní sily potrebnej na zdvihnutie objektu do určitej výšky, a to na úkor predĺženia dráhy, po ktorej sa objekt pohybuje. Tento jednoduchý, no efektívny princíp má rozsiahle využitie v rôznych oblastiach nášho života, od stavebníctva až po zábavný priemysel.

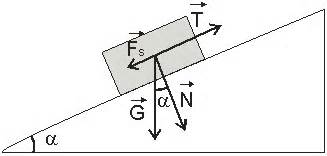

Naklonená rovina umožňuje zdvihnúť ťažký predmet s menšou silou, než by bolo potrebné pri priamom zdvíhaní do rovnakej výšky. Je to preto, že namiesto prekonávania celej gravitačnej sily vertikálne, sa táto sila rozkladá na dve zložky:

• Zložka rovnobežná s naklonenou rovinou (F||): Táto zložka sily pôsobí pozdĺž naklonenej roviny a je menšia ako celková gravitačná sila. Práve túto zložku musíme prekonať, aby sme objekt vytiahli nahor.
• Zložka kolmá na naklonenú rovinu (F⊥): Táto zložka sily pôsobí kolmo na povrch naklonenej roviny a je kompenzovaná reakčnou silou povrchu.

Čím menší je uhol sklonu (α) naklonenej roviny, tým menšia je zložka sily rovnobežná s rovinou (F||), a teda tým menšia sila je potrebná na ťahanie objektu nahor. Na druhej strane, čím menší je uhol sklonu, tým dlhšia je dráha, ktorú musí objekt prejsť, aby dosiahol požadovanú výšku.

Tento vzťah je vyjadrený princípom zachovania energie: práca vykonaná pri ťahaní objektu po naklonenej rovine je rovnaká ako práca vykonaná pri priamom zdvíhaní objektu do rovnakej výšky (za predpokladu zanedbania trenia).

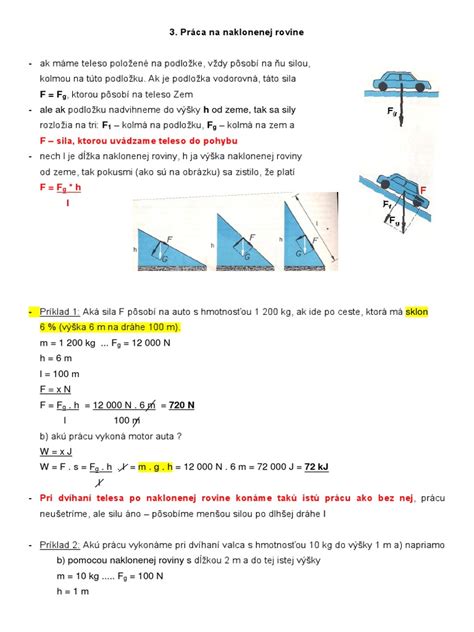

Vzorce a výpočty

Pre naklonenú rovinu platia nasledujúce vzťahy:

• Sila potrebná na ťahanie objektu po naklonenej rovine (bez trenia): F = mg * sin(α), kde m je hmotnosť objektu, g je gravitačné zrýchlenie (približne 9,81 m/s²) a α je uhol sklonu naklonenej roviny.
• Práca vykonaná pri ťahaní objektu po naklonenej rovine: W = F * s, kde F je sila potrebná na ťahanie objektu a s je dĺžka naklonenej roviny.
• Výška, do ktorej sa objekt zdvihne: h = s * sin(α), kde s je dĺžka naklonenej roviny a α je uhol sklonu.

V reálnych situáciách je potrebné zohľadniť aj trenie medzi objektom a povrchom naklonenej roviny. Sila trenia pôsobí proti smeru pohybu a zvyšuje silu potrebnú na ťahanie objektu.

Príklad

Na naklonenej rovine je kváder s hmotnosťou 5 kg. Naklonená rovina má sklon α = 30° a súčiniteľ šmykového trenia f = 0,35. Aká sila je potrebná na vytiahnutie kvádra po naklonenej rovine?

1. Vypočítame zložku gravitačnej sily rovnobežnú s naklonenou rovinou: F|| = mg * sin(α) = 5 kg * 9,81 m/s² * sin(30°) = 24,525 N
2. Vypočítame zložku gravitačnej sily kolmú na naklonenú rovinu: F⊥ = mg * cos(α) = 5 kg * 9,81 m/s² * cos(30°) = 42,48 N
3. Vypočítame silu trenia: Ft = f * N = 0,35 * 42,48 N = 14,87 N
4. Vypočítame celkovú silu potrebnú na vytiahnutie kvádra: F = F|| + Ft = 24,525 N + 14,87 N = 39,395 N

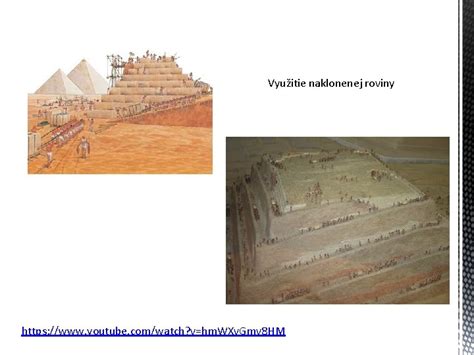

Využitie naklonenej roviny v praxi

Naklonená rovina sa využíva v mnohých oblastiach, kde je potrebné prekonávať výškové rozdiely s menšou námahou. Medzi najčastejšie príklady patria:

• Rampy: Rampy sú naklonené roviny používané na prekonávanie výškových rozdielov pre vozidlá, invalidné vozíky, alebo peších. Používajú sa napríklad pri vstupe do budov, na nakladanie a vykladanie tovaru, alebo v skateparkoch.
• Cesty a železnice: Cesty a železnice často využívajú naklonené roviny na prekonávanie kopcov a horských prekážok. Namiesto priameho stúpania sa cesty a železnice vinú po svahu, čím znižujú uhol stúpania a umožňujú vozidlám ľahšie prekonávať výškový rozdiel.
• Šmýkačky: Šmýkačky sú zábavné naklonené roviny, ktoré umožňujú deťom a dospelým bezpečne a rýchlo kĺzať z výšky nadol.
• Klin: Klin je v podstate dvojica naklonených rovín spojených chrbtami. Klin sa používa na rozdeľovanie objektov, dvíhanie ťažkých predmetov, alebo zaisťovanie polohy. Príkladom klinu je sekera, nôž, alebo dláto.
• Skrutka: Skrutka je vlastne naklonená rovina navinutá okolo valca. Otáčaním skrutky sa vytvára pohyb pozdĺž osi skrutky, čo umožňuje spájanie materiálov, dvíhanie ťažkých predmetov, alebo premenu rotačného pohybu na lineárny.
• Sklady sypkého materiálu: Sypaný materiál sa uskladňuje v skladoch na kopách tvaru kužeľa, čo je vlastne forma naklonenej roviny.

Simulačný paradox: Dvojkužeľ a naklonená rovina

Tento pokus, či už v drevenom alebo kovovom vyhotovení, bol v prvej polovici 18. storočia súčasťou väčšiny fyzikálnych kabinetov. No zároveň sa s ním spája už Archimedes, takže je známy viac ako dvadsať storočí a neustále nás dokáže fascinovať.

Z tvrdého papiera vystrihneme kruh s priemerom papiera, ktorého šírka je štandardne 21 cm. Kruh rozstrihneme na polovice a zrolujeme ich do dvoch kužeľov. Tie zlepíme k sebe podstavami pomocou lepiacej pásky, čím vytvoríme dvojitý kužeľ.

Pravítka na jednom konci zlepíme dokopy lepiacou páskou tak, aby sme z nich vytvorili rozchádzajúce sa koľajnice. Na koľajnice najskôr položíme kartónovú rolku, pričom sa môžeme presvedčiť, že máme pred sebou naozaj naklonenú rovinu. Rolka sa pohne smerom dolu.

Potom na koľajnice položíme dvojkužeľ. V tomto okamihu môžeme pozorovať jednu z troch možností: kužeľ sa bude pohybovať nadol; zostane stáť alebo rozbehne sa nahor. Poslednou je úkaz, ktorý chceme pozorovať. Ak namiesto toho pozorujeme prvé dve, potrebujeme pokus upraviť, a to nastavením rozchodu koľajníc tak, že posunieme nezlepené konce pravítok ďalej od seba. Prípadne ešte môžeme zmenšiť naklonenie roviny výmenou podložiek pod koľajnicami za nižšie.

Z pohľadu energie sa všetky telesá v prírode snažia zaujať polohu s najnižšou energiou, teda miesto s čo najnižšie položeným ťažiskom. Valec nám svojim pohybom ukazuje, ktorým smerom je naklonená rovina uložená a ktorý smer je pre nás smer dolu.

Ak sme správne nastavili rozchod koľajníc a sklon stien kužeľa, bude kužeľ paradoxne smerovať po naklonenej rovine nahor. Pri pohybe klasického valca po naklonenej rovine jeho ťažisko klesá. To znamená, že sa pohybuje v smere pôsobenia súčtu tiažovej sily a sily odporu podložky, teda dolu po naklonenej rovine.

Pri dvojkuželi budeme pozorovať to isté, len v opačnom smere. Sklon stien kužeľa a rozchod koľajníc nám zabezpečia, že aj keď sa dvojkužeľ pohne nahor, jeho ťažisko vo výsledku poklesne.

Vyrobiť kužeľ z tvrdého papiera, aby sa zachovali jeho rovné steny a nedošlo k nerovnostiam, môže byť náročné. Preto možno použiť na výrobu dvojkužeľa polystyrénové kužele, ktoré jednoducho zlepíme podstavami dokopy.

Príklady výpočtov z praxe

V nasledujúcej časti sa pozrieme na niektoré konkrétne príklady výpočtov súvisiacich s naklonenou rovinou a ďalšími fyzikálnymi princípmi:

Výpočet súčiniteľa šmykového trenia

Aký je súčiniteľ šmykového trenia saní o hmotnosti 400 kg, ak na udržanie saní v rovnomernom pohybe treba prekonať silu trenia FT = 80 N? Súčiniteľ trenia medzi saňami a snehom je f = 0,02. V tomto prípade platí vzorec FT = f * N, kde N je normálová sila (v tomto prípade sa rovná tiaži saní, N = mg). Teda f = FT / N = 80 N / (400 kg * 9,81 m/s²) = 0,0204.

Výpočet práce pri tlačení telesa po naklonenej rovine s trením

Majme rovinu naklonenú pod uhlom 20°. Tlačíme po nej nahoru rovnomerným pohybom teleso o hmotnosti 50kg. Súčiniteľ šmykového trenia je 0,3. Naklonená rovina končí vo výške 1,5m nad zemí.

Výpočet sily pôsobiacej na elektrón

Na elektrón v elektrickom poli vo vákuu pôsobí stála sila F = 18,2.10-20 N. Akú veľkú rýchlosť získa elektrón (me= 9,1.10-31kg), ak z pokoja prebehne dráhu 1cm.

Rozbor: F = 18,2.10-20 N, m e= 9,1.10-31 kg , s = 1cm = 10-2m. Elektrón získa rýchlosť v = 6,32.104 m.s-1

Výpočet dostredivej sily

Aká veľká dostredivá sila pôsobí na guľôčku s hmotnosťou 200 g upevnenú na niti, ak guľôčka koná rovnomerný pohyb po kružnici vo vodorovnom smere? Pre výpočet je potrebná znalosť rýchlosti guľôčky a polomeru kružnice, po ktorej sa pohybuje. Dostredivá sila sa potom vypočíta podľa vzorca Fd = mv²/r, kde m je hmotnosť guľôčky, v je jej rýchlosť a r je polomer kružnice.

Výpočet rýchlosti a sily pri akrobatickom lete

Pri akrobatickom lete opisuje lietadlo rýchlosťou 360 km.h-1 kružnicu s polomerom 400 m v zvislej polohe. Tento príklad kombinuje pohyb po kružnici s gravitačnou silou. Na lietadlo pôsobí dostredivá sila, ktorá ho udržiava na kruhovej dráhe, a tiež gravitačná sila.

Výpočet odstredivej sily

Koleso auta má hmotnosť 6 kg. Jeho ťažisko je mimo stredu telesa, preto na koleso v mieste ťažiska pôsobí odstredivá sila F0 = 3,03 N. α = 5o. Tento príklad ukazuje, že nevyvážené telesá rotujúce okolo osi sú vystavené odstredivej sile, ktorá môže spôsobovať vibrácie a opotrebenie.

Výpočet sily pri streľbe zo samopalu

Samopal vystrelí 600 striel za minútu. Každá strela má hmotnosť 4 g, rýchlosť strely pri opúšťaní hlavne je 500 m.s-1. Tento príklad demonštruje zákon zachovania hybnosti. Pri výstrele strely dochádza k odovzdaniu hybnosti strele, čo spôsobuje spätný ráz zbrane.

Zložitejšie aplikácie a súvislosti

Okrem základných príkladov sa princíp naklonenej roviny a súvisiace fyzikálne zákony uplatňujú aj v zložitejších situáciách:

Dve telesá na naklonenej rovine

Dve telesá o hmotnostiach m1 a m2 sú upevnené cez kladku na naklonenej rovine. V tomto prípade je potrebné zohľadniť gravitačné sily pôsobiace na obe telesá, uhol sklonu naklonenej roviny, trenie a tiež silu napätia v lanku.

Zrážky telies

Dve gule pohybujúce sa tým istým smerom sa zrazia. Prvá má hmotnosť 2 kg a pohybuje sa rýchlosťou 2,5 m.s-1. Druhá má hmotnosť 8 kg. Strela s hmotnosťou 100 kg letiaca pozdĺž železničnej trate rýchlosťou 500 m.s-1 narazila na vagón s pieskom o hmotnosti 10 t a uviazla v ňom. Tieto príklady demonštrujú zákon zachovania hybnosti a energie pri zrážkach telies. V závislosti od typu zrážky (pružná, nepružná) sa energia môže, alebo nemusí zachovať.

Pohyb na ľade

Chlapec s hmotnosťou 60 kg stojí na korčuliach na hladkom ľade. Tento príklad zdôrazňuje význam malého trenia pri pohybe. Na hladkom ľade je trenie minimálne, čo umožňuje ľahký pohyb s malou silou.

Pohyb lietadla

Lietadlo s hmotnosťou 12 t má rýchlosť 252 km.h-1. Motory pôsobia na lietadlo celkovou ťahovou silou 20 kN. 30% tejto sily pripadá na prekonanie trenia a odporu vzduchu. Tento príklad ukazuje komplexnosť pohybu lietadla, kde je potrebné zohľadniť ťah motorov, odpor vzduchu, gravitačnú silu a vztlak.

Skok automobilu

Automobil s hmotnosťou 1 000 kg má rýchlosť 54 km.h-1. Pri rýchlosti 90 km.h-1 nastane skok automobilu.
