V automobilovom priemysle je hrúbka plechu určujúca takmer pre všetky nadväzujúce procesy: náklady na nástroje, hmotnosť lisov, zváracie plány, priľnavosť farby, odolnosť voči preliačinám a celkovú hmotnosť vozidla. Inžinieri a tímy v dielni žijú s rozhodnutiami o rozmeroch každý deň. Nesprávne rozhodnutie môže zo ziskového programu vyhodiť šrot, zatiaľ čo správne rozhodnutie môže ušetriť desiatky kilogramov z karosérie a stále prejsť testami bočného nárazu.
Plech je chrbticou karosérií automobilov. Je to ten pevný, no zároveň flexibilný materiál, ktorý formuje všetko od dverí až po kapoty. Hrúbka je tu veľmi dôležitá - príliš hrubý materiál znamená plytvanie hmotnosťou a palivom; príliš tenký materiál ohrozuje bezpečnosť. V tomto článku rozoberieme typické rozmery, prečo sa v jednotlivých modeloch menia a ako na to vplývajú výrobné metódy. Začneme základmi zo starších áut, prejdeme k dnešným špecifikáciám a dotkneme sa budúcich trendov, ako sú ľahšie materiály pre elektrické vozidlá. Reálne príklady od značiek ako Ford a Tesla ukážu, ako to funguje v praxi.
Vývoj hrúbky plechov v automobilovom priemysle
Plech v automobiloch prešiel od svojich počiatkov dlhú cestu. V 10. rokoch 20. storočia modely ako Ford Model T používali oceľ s hrúbkou približne 1,9 mm alebo 14 gauge, aby odolali hrboľatým nespevneným cestám. Pracovníci v montážnych závodoch ju valcovali a lisovali pomocou základných lisov, pričom sa zameriavali na pevnosť viac ako na všetko ostatné. V 50. rokoch 20. storočia sa veci zlepšili - vezmime si Chevrolet Bel Air s jeho 1,2 mm panelmi alebo 18 gauge, pretože lepšie zváranie umožnilo inžinierom znížiť hmotnosť pre plynulejšiu jazdu po diaľnici. Tieto zmeny poháňal technologický pokrok. Testy zahŕňali nárazy prototypov do bariér, aby sa skontrolovala deformácia. Teraz, pri elektromobiloch, ako je Tesla Model 3, niektoré panely narážajú na 0,7 mm pomocou vysokopevnostnej ocele tvarovanej pod vysokým tlakom.
Do hry sa zapojila aj ekonomika. Nedostatok paliva v 70. rokoch 20. storočia prinútil Toyotu zúžiť karosériu Corolly na 1,5 mm pomocou pevnejších zliatin, čím sa znížila pohotovostná hmotnosť o 10 %. Rozoberte starý blatník Corolly a uvidíte čisté zvary, ktoré umožňujú tieto úspory bez zbytočného objemu. Táto história určuje súčasné návrhy, ovplyvňuje opotrebovanie nástrojov, spotrebu energie v lisoch a odpad materiálu v továrňach.
V raných autách sa používala hrubá oceľ, pretože oceľ bola mäkká a cesty boli drsné. Blatník Fordu z 30. rokov 20. storočia mal často hrúbku 16 alebo viac. V 50. rokoch 20. storočia sa štandardom pre vonkajšie panely stala hrúbka 18 - 20, keďže sa zlepšila karoséria a diaľnice sa vyhladili. Ropná kríza v roku 1973 si vynútila prvé vážne zníženie hrúbky karosérie. Veľké vozidlá spoločnosti GM z roku 1977 znížili priemernú hrúbku panelov karosérie približne o 15 % v porovnaní s modelmi z roku 1970. Odolnosť voči preliačinám trpela až do príchodu kaliteľných ocelí koncom 80. rokov.
Skutočná revolúcia sa začala v polovici 90. rokov zavedením dvojfázových a TRIP ocelí. Zrazu dokázal vysokopevnostný panel s hrúbkou 0,65 mm nahradiť panel z mäkkej ocele s hrúbkou 0,90 mm. Program ULSAB (Ultra Light Steel Auto Body) v roku 1998 preukázal konštrukciu karosérie o 25 % ľahšiu ako u porovnávacích vozidiel, pričom sa takmer výlučne používali vysokopevnostné ocele s hrúbkou pod 1,0 mm. Hliník sa dostal do sériovej výroby s modelom Audi A8 Spaceframe z roku 1994 a kapotou Hondy NSX z roku 2000. Prechod Fordu F-150 v roku 2015 na hliníkové panely karosérie posunul celý priemysel s nákladnými vozidlami; vonkajšie panely sú teraz vyrobené z hliníka s hrúbkou približne 1,0 - 1,3 mm namiesto ocele s hrúbkou 0,8 - 0,9 mm.
Štandardné hrúbky: Meradlá, metriky a čo znamenajú
Hrúbka sa meria v gauges alebo rovných milimetroch. V Amerike má oceľ s hrúbkou 18 gauge približne 1,2 mm, zatiaľ čo hliník s hrúbkou 22 gauge má hrúbku 0,76 mm. V zahraničí sa používajú metrické jednotky. Exteriér áut má často hrúbku 0,6 až 0,8 mm a vnútorný povrch 1,0 až 1,2 mm pre lepšiu oporu. Pozrite sa na Hondu Accord: jej kapota je vyrobená z ocele s hrúbkou 0,7 mm, ktorá je rýchlo stlačená, aby sa znížila hmotnosť a znížila spotreba paliva. Stĺpiky karosérie sú zosilnené až o 1,4 mm kvôli ochrane pri náraze a v laboratórnych testoch sú ohnuté, aby spĺňali predpisy. Pickupy sa líšia. Korby Fordu F-150 používajú 1,5 mm korby, tvarované tlakom vody pre väčšiu pevnosť. Zadné dvere Ramu 1500 majú v hliníku hrúbku 1,8 mm, v porovnaní s oceľovými verziami, ktoré neprešli kontrolou únavy materiálu.
Väčšina panelov karosérie moderných osobných automobilov má hrúbku ocele medzi 18 a 22 gauge alebo hliníkové ekvivalenty, ktoré poskytujú podobnú tuhosť pri nižšej hmotnosti. Korby nákladných vozidiel a konštrukčné výstuže sa posúvajú smerom k hrúbke 16 gauge alebo hrubšej, zatiaľ čo vnútorné obloženie dverí a niektoré strešné kryty sa pri použití vysokopevnostných ocelí znižujú na 24 gauge.
Aktuálny rozpis výroby typického oceľového sedanu s jednoliatou karosériou:
- Strešný plášť a niektoré kryty paluby: 0,65-0,70 mm (≈22-23 gauge)
- Vonkajšia strana kapoty, vonkajšia strana dverí, blatník: 0,70-0,80 mm (≈21-22 gauge)
- Vnútorná strana dverí, vonkajšia strana bočného panelu: 0,75-0,90 mm (≈20-21 gauge)
- Výstuhy, prahy, B-stĺpik: vysokopevnostné ocele s hrúbkou 1,0-1,8 mm
Pickupy zostávajú hrubšie na viditeľných povrchoch: boky korby 0,85 - 0,95 mm, zadný panel kabíny 1,0 mm.
Vozidlá s vysokým obsahom hliníka, ako napríklad Tesla Model Y, používajú na väčšinu uzáverov plechy radu 6xxx s hrúbkou 1,1 - 1,5 mm.
Kapoty sú takmer vždy najtenším vonkajším panelom, pretože pravidlá nárazu chodcov uprednostňujú kontrolovanú deformáciu. Bežná je kapota z vysokopevnostnej ocele s hrúbkou 0,70 mm alebo z hliníka s hrúbkou 1,0 mm. Vonkajšie okraje dverí majú z ocele hrúbku 0,75 - 0,80 mm, z hliníka sú o niečo hrubšie (1,15 - 1,30 mm), pretože hliník potrebuje väčšiu hrúbku pre rovnakú tuhosť v ohybe. Podlahové panely a výstuže tunelov používajú vypaľovaním kalené alebo dvojfázové triedy hliníka s hrúbkou 0,80 - 1,20 mm. Batériové zásobníky v elektrických vozidlách sa často vyrábajú z hliníka 5xxx s hrúbkou 1,8 - 2,0 mm kvôli odolnosti proti prepichnutiu.
Konštrukcia automobilov a hrúbka plechu v záhradných stavbách
V porovnaní s automobilovým priemyslom, kde je hrúbka plechu precízne kalibrovaná pre bezpečnosť a efektivitu, záhradné stavby ako altánky či prístrešky často podceňujú pevnosť použitých materiálov. Podľa odborníkov, automobilový priemysel má výborne zvládnuté požiadavky na stavbu a použitie materiálov a pri stavbe záhradných stavieb sa dá brať z neho príklad.
Pri záhradných altánkoch alebo prístreškoch je dôležité z čoho sú, z akých materiálov, ale tiež, na akom mieste stoja. Podcenili sme pevnosť našej malej stavby. Pri výbere záhradných domčekov a prístreškov je dôležité zvážiť použité materiály a ich vlastnosti, rovnako ako ich umiestnenie.
Porovnanie hrúbky plechov:
| Konštrukcia | Hrúbka plechu |
|---|---|
| Automobil (štandard) | 0,5 - 0,8 mm |
| Automobil (pancierový) | až 3 mm |
| Záhradný domček (stena) | 0,7 mm |
| Záhradný domček (rám steny) | 2 mm |
| Plechová strešná krytina | 0,75 mm |
| Stĺp záhradného prístrešku | 3 mm |
| Platňa prístrešku | až 5 mm |
Na záhradných domčekoch je hrúbka steny 0,7 mm a rám steny má 2 milimetre. Plechová strešná krytina má 0,75 mm, čo sa skoro rovná najsilnejšej časti auta v miestach jeho prípadného nárazu, ak by k nemu došlo. Hrúbka stĺpu záhradného prístrešku má 3 milimetre a hrúbka platne prístrešku je hrubšia ako pancierové auto. Má až 5 milimetrov.
Pri hrúbke plechu to ale nekončí. Už sme spomenuli, že sú dôležité aj jeho vlastnosti, ako napríklad pozinkovanie. Vďaka nemu dostávajú plechy v automobilovom priemysle dvanásťročnú záruku. Rovnakú garanciu vydáva aj ten výrobca, ktorý spracováva jednotlivé diely lisovaním. Ten musí zabezpečiť celistvosť.
Tiež sme podcenili pevnosť spojov. Borisov altánok nebol z vhodného dreva. Drevo bolo staré a nedostatočne ošetrené. Prví majitelia sa oň moc nestarali a my sme to mali vidieť už pri tom rozkladaní. Preto už nanovo poskladaný altánok nemal potrebnú pevnosť. Okrem nízkych jabloní a hrušiek, ktoré len nedávno vysadil, tam ešte nič nie je. Čiže mu nič nekrylo chrbát a ten silný vietor taký chabý posplietaný, chudák, fakt nemohol vydržať.
Moderné materiály a výrobné procesy v automobilovom priemysle
Výrobca v automobilovom priemysle má jednoznačnú povinnosť pri spájaní jednotlivých dielov overiť kvalitu plechov aj zvarových spojov ešte pred tým, než dá vyrábať celú sériu. Ešte vo vývoji sa v CAE softwéroch simuluje presne definované zaťaženie, ktoré sa môže na plechy vyvíjať. Ak nezvládnu to, čo sa od nich očakáva, pridáva sa na hrúbke a pevnosti plechu a tiež na jeho vlastnostiach, prípade sa upraví zloženie materiálu dovtedy, kým test tlaku zvládnu.
Štandardná hrúbka plechu sa v závislosti od umiestnenia na vozidle pohybuje od 0,5 až po 0,8 mm. Špeciálne plechy pre pancierové automobily majú hrúbky až do 3 mm. Na to sa všetci, ktorí jazdíme a vozíme vo svojich autách svoje rodiny, spoliehame. Konštrukcia má totiž maximálne chrániť posádku v prípade nehody. Hlavnou myšlienkou pri konštrukcii auta je použiť materiál, ktorý by svojou plastickou deformáciou spotreboval čo najviac energie nárazu a zmiernil ho. Okrem iného musia plechy auta ako celok znášať rôzne priečne, pozdĺžne a iné asymetrické ohybové zaťaženia bez viditeľných prejavov.
V dnešnej dobe sa výroba plechových dielov pre automobily posunula ďaleko za svoje staré hranice “lisovania a zvárania”. Premenila sa na precízne riadený proces zahŕňajúci inovácie v oblasti materiálových vied, zvládnutie digitálnych simulácií a rekonfiguráciu dodávateľského reťazca. Pre výrobcov optimalizujúcich efektivitu výroby môže využitie pokročilého náradia, ako je Nástroje pre ohraňovacie lisy a Nástroje na ohýbanie panelov výrazne zvýšiť presnosť a stabilitu naprieč výrobnými linkami.
V automobilovom priemysle sa výber materiálu vyvinul z jednoduchého inžinierskeho postupu na sofistikovaný strategický výpočet. Už nejde len o voľbu medzi “ťažkou lacnou oceľou” a “ľahkým drahým hliníkom”. Ide o viacrozmernú optimalizačnú úlohu, ktorá integruje bezpečnosť pri náraze, tvárniteľnosť, uhlíkovú stopu dodávateľského reťazca a celkové náklady na vlastníctvo. Dlhé desaťročia boli karosérie automobilov vyrábané predovšetkým z mäkkej ocele a ocele s vysokou pevnosťou a nízkou zliatinou (HSLA), ktoré mali medzu klzu v rozmedzí 140-300 MPa. Hoci sa ľahko tvarovali, ich potenciál pre ďalšie znižovanie hmotnosti bol už dávno vyčerpaný. Dnešná éra je definovaná Pokročilých vysokopevnostných ocelí (AHSS), zrodená z prelomov v “mikroštrukturálnom dizajne”. Súčasnú špičku predstavuje AHSS tretej generácie, často označovaná ako “čierna technológia”, ktorú si priemysel starostlivo stráži.
V automobilovom priemysle sa konštrukcia pre výrobu (DFM) príliš často považuje za byrokratické cvičenie formálneho zaškrtávania položiek. V prostredí znižujúcich sa marží a rýchlejších uvedení produktov na trh sa DFM musí vyvinúť z “kontrolného prehľadu po návrhu” na “rámec obmedzení pred návrhom”. Ústredný princíp konštrukcie plechov v DFM je jednoduchý: nikdy nenútiť proces odporovať povahe materiálu.
Čo poháňa budúcnosť automobilovej technológie? | BBC News
Elektrifikácia a jej vplyv na konštrukciu automobilov

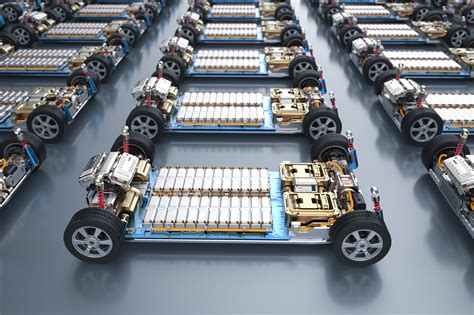

Elektrifikácia zmenila omnoho viac než len automobilové pohonné jednotky - pretvorila samotnú štruktúru karosérie v surovom stave (BIW). Ťažisko plechového inžinierstva sa presunulo z motorového priestoru do spodnej časti vozidla, kde dominuje batériový box. Tento box už nie je jednoduchým ekvivalentom palivovej nádrže; zároveň funguje ako nosný prvok podvozku, centrum tepelného manažmentu a kľúčová bezpečnostná štruktúra.
