Bezpečná a efektívna prevádzka plynových spotrebičov, najmä v kotolných, si vyžaduje dôkladné pochopenie a dodržiavanie prevádzkového pretlaku plynu. Tento článok sa zameriava na kľúčové aspekty prevádzkového pretlaku plynu pre spotrebiče v kontexte platných noriem a legislatívy na Slovensku, s dôrazom na praktické aspekty inštalácie a údržby plynových zariadení.
Technické špecifikácie a legislatívny rámec
Prevádzka kotolne, ktorá je srdcom vykurovacieho systému, vyžaduje komplexný prístup k jej starostlivosti. Zabezpečenie pravidelných úkonov nie je len otázkou dodržiavania technických a právnych predpisov, ale aj zdravého rozumu a zodpovednosti hospodára. Kotolňa je definovaná ako priestor, kde sú umiestnené teplovodné kotly s teplotou vykurovacej vody do 110 °C, alebo parné kotly s pretlakom pary do 0,05 MPa.
V prípade použitia iného média ako vody, nesmie toto médium presiahnuť pri tlaku 0,05 MPa svoj bod varu. Kurič je zodpovedná osoba, ktorá nielen dohliada na funkciu kotlov, ale vykonáva aj celý súbor odborných činností, ktoré optimalizujú spaľovanie, prípravu teplej úžitkovej vody a vykurovanie. Tieto procesy optimalizuje s ohľadom na čas a množstvo odberu TÚV, vykurovaciu krivku podľa vonkajšej teploty a odhaduje vývoj tepelných potrieb okruhov.
Prevádzkovateľ kotolne je podľa vyhlášky MPSVaR SR č. 508/2009 Z.z. povinný vykonávať pravidelné odborné prehliadky a skúšky technických zariadení kotolne, ako sú plynové kotly, plynovod, tlakové nádoby a poistné armatúry. Tieto revízie sú nákladovo významné, preto je bežnou praxou ich zabezpečenie v rámci paušálu za obsluhu kotolne.
Legislatíva a normy týkajúce sa plynovodov a plynových zariadení sú obsiahle a zahŕňajú:
- STN EN 1775
- STN 07 0703
- TPP 704 01
- TPP 609 01
- Vyhláška č. 508/2009 Z.z.
- Vyhláška č. 25/1984 Zb.
- Vyhláška č. 59/1982 Zb.
- Vyhláška č. 124/2006 Z.z.
- Vyhláška č. 3 (pre sprievodnú dokumentáciu ku kotlom)
Tieto predpisy definujú požiadavky na návrh, inštaláciu, prevádzku a údržbu plynových zariadení, vrátane špecifikácií pre nízko a strednotlakové plynovody.
Rozvod plynu a jeho špecifiká
V kontexte plynovodov je dôležité rozlišovať medzi rôznymi kategóriami a materiálmi. NTL (nízkotlakový) plynovod je klasifikovaný ako plynové zariadenie, pričom sa rozlišuje medzi plynovou skupinou B, písmenom b (použité materiály) a písmenom d (nové plynové kotly). Domový plynovod je zvyčajne z ocele triedy 2.3.
Prívod plynu do kotolne je zabezpečený plynovodom DN 50, vedeným zemou až do priestoru miestnosti RaMZ. Pred vstupom do objektu je umiestnený hlavný uzáver plynu (HÚP) - guľový kohút GK 50. Za HÚP nasleduje meranie spotreby plynu pomocou korektora objemu µ-ELCOR.
Pri rekonštrukcii kotolne, ako je napríklad prípad Zvolenského zámku, kde sa menia pôvodné kotly RAPIDO za nové kotly HOVAL, je potrebné dodržať špecifické postupy pri pripájaní nových potrubí a osadzovaní tlakomerov. Od existujúceho potrubia DN 200, PN 3 kPa, sa pripojí navrhované potrubie DN 40. Na existujúce potrubie sa osadí tlakomer s rozsahom 0÷6 kPa.
Pripojenie kotlov sa realizuje potrubím DN 25, pričom dôležitá je aj správna inštalácia odvzdušňovacích potrubí. Upevnenie potrubia do stien sa vykonáva pomocou typizovaných objímok a konzol. Ohyby rúrok nad DN 25 sa vytvárajú varnými kolenami a pripojenie kotlov sa realizuje tvarovými kusmi a plynovými hadicami.
Skúšky plynovodu a ich význam
Po inštalácii plynovodu je nevyhnutné vykonať jeho skúšky, ktoré sa vykonávajú buď na celom plynovode naraz, alebo po jednotlivých úsekoch. Pred skúškou musia byť utesnené všetky otvorené konce potrubia. Skúšobný tlak na skúšku pevnosti je 7,5 kPa, pričom súčasne sa vykonáva aj skúška tesnosti pri použití toho istého média a hodnoty tlaku. Hodnota tlaku pri skúške pevnosti (STP) pri max. tlaku má byť 2,5 násobku max. tlaku alebo rovný ako 2,5 x 3 kPa = 7.5 kPa.
V prípade negatívnych výsledkov skúšok sa netesnosť musí identifikovať vhodnými prostriedkami, napr. použitím prostriedkov na zisťovanie úniku. Netesné časti sa musia vymeniť alebo opraviť. O skúškach vykonaných v súlade s príslušnou kapitolou spracuje autorizovaná osoba zápis.
Vnútorný NTL plynovod je vyhradeným plynovým zariadením, na ktorom nemusí byť vykonaná prvá úradná skúška podľa vyhlášky č. 10.
Vetranie a odvod spalín
Správne vetranie a odvod spalín sú kritické pre bezpečnú prevádzku kotolne. V existujúcej kotolni s tromi vetracími otvormi a podlahovým priestorom pre prívod vzduchu je dôležité zabezpečiť dostatočnú výmenu vzduchu pre potreby spaľovania. Pre nové kotly sa uvažuje s núteným odvodom spalín a prívodom vzduchu z priestoru kotolne.
Odvod spalín bude zabezpečený dymovodom a komínom, cez existujúci komínový prieduch, vedeným v murovanom komínovom telese. Pri rekonštrukcii dymovodu a komína je nutné dodržať podmienky noriem STN 73 4201, STN 73 4210, STN EN 1443 (73 4211) a STN EN 15287-1+A1 (73 4216).
Spotreba plynu, emisie a bezpečnosť
Maximálna spotreba zemného plynu v kotolni sa pohybuje okolo 21,92 m3/hod. Kotolňa je klasifikovaná ako kotolňa III. V súlade s vyhláškou č. 137/2010 Z.z. sa pre malé tepelné zdroje (MTP) s príkonom pod 0,3 MW emisné limity a meranie hmotnostných koncentrácií základných znečisťujúcich látok nevykonáva.
Pri montáži plynových zariadení je potrebné rešpektovať ustanovenia noriem, najmä STN EN 1775, kapitola 5. Pri zváračských prácach je potrebné dodržiavať predpisy podľa STN 05 0610 a STN 05 0630. Zvárať môžu len oprávnení pracovníci. Potrubie sa musí montovať bez nežiadúcich pnutí a plynový rozvod sa musí uzemniť v zmysle STN EN 62305.
Prevádzka, údržba a odborné prehliadky
Prevádzkovateľ je povinný pri uvádzaní do prevádzky, prevádzke a údržbe sa riadiť normami STN EN 1775, kap. 7 a 8. Je potrebné zabezpečiť odbornú spôsobilosť v oblasti prevádzky a kontroly technických plynových zariadení v zmysle vyhl. č. 508/2009 Z.z., § 8, písm. a. Pred protokolárnym prevzatím a odovzdaním nesmie byť plynovod uvedený do prevádzky.
Na vyhradených plynových zariadeniach je potrebné vykonávať odborné prehliadky a odborné skúšky v súlade s vyhl. ÚBP SR č. 718/2002 Z. z. Na zariadení NTL kotolne je potrebné vykonávať odbornú prehliadku kotolne v zmysle vyhl. SÚBP č. 25/1984 Zb. v znení vyhl. ÚBP SR č. 75/1996 Z. z. Odborné skúšky - revízie zariadení, sú východiskové pri uvedení do prevádzky a prevádzkové. Rozumie sa nimi celkové posúdenie zariadenia, pri ktorom sa zisťuje prevádzková bezpečnosť a spoľahlivosť.
Odborné prehliadky kotolne sa vykonávajú minimálne 1-krát ročne a musia byť vykonané odborným pracovníkom. Pri sezónnej prevádzke sa vykonávajú pred začiatkom každej sezóny. O výsledku prehliadok sa vyhotoví zápisnica, ktorú prevádzkovateľ uchováva po dobu 5 rokov.
Zemný plyn - vlastnosti a manipulácia
Zemný plyn je prírodný plyn zložený z metánu a vyšších uhľovodíkov. V plynárenskej sústave je rozvádzaný ropný zemný plyn (naftový) zbavený mechanických nečistôt a prímesí. Je približne dvakrát ľahší ako vzduch a dvakrát výhrevnejší ako svietiplyn, ale menej výhrevný ako propán-bután.
Zemný plyn nemá zápach, preto sa pred vstupom do siete odorizuje. Jeho zápalná teplota sa pohybuje v rozmedzí 650 až 750 °C. Pri dokonalom spaľovaní vzniká oxid uhličitý a voda. Pri nedostatočnom spaľovaní (nedostatok kyslíka) vzniká jedovatý oxid uhoľnatý (CO).
Funkciou regulačného zariadenia je znížiť vstupný pretlak zemného plynu z 80 - 100 kPa na 2 kPa potrebných pre horáky kotlov. Pri správnej funkcii regulačnej rady je pred kotlami tlak približne 2 kPa.
Logistika zemného plynu
Kontrola a údržba plynových zariadení
Pravidelná kontrola a údržba sú kľúčové pre dlhodobú a bezpečnú prevádzku plynových zariadení. Kontrola odvzdušnenia sa vykonáva odobratím vzorky a kontrolou pomocou meracieho prístroja alebo penotvorného roztoku. Odplynenie plynovodu sa vykonáva len v mimoriadnych prípadoch, pred opravou alebo rekonštrukciou.
Hľadanie netesností sa realizuje natieraním spojov roztokom saponátu vo vode, pričom v mieste netesnosti vznikajú bubliny. V prípade zistenia netesnosti je potrebné uzatvoriť uzáver na plynovode pred netesnosťou, prevetrať priestor a netesnosť odstrániť.

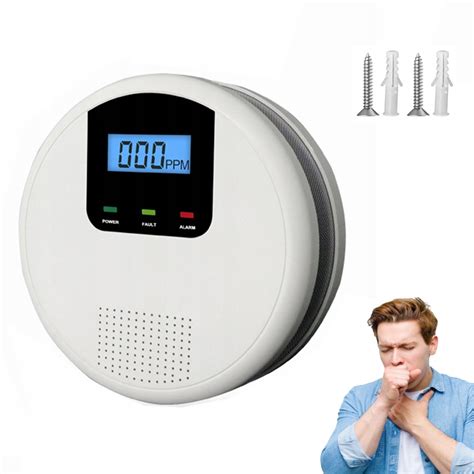

Pre prevenciu pred otravou oxidom uhoľnatým je potrebné pravidelne merať jeho prítomnosť v priestore kotolne, a to minimálne 1-krát mesačne. V prípade zistenia CO je potrebné vykonať opatrenia na ochranu života a zdravia osôb, priestor vyvetrať a zistiť príčinu vzniku CO.
Pred uvedením rozvodu zemného plynu do prevádzky musia byť vykonané všetky predpísané odborné prehliadky a skúšky. Po uvedení plynovodu do prevádzky sa sleduje výstupný tlak z regulátorov tlaku plynu. Doregulačná stanica musí byť pravidelne kontrolovaná povereným pracovníkom najmenej 2-krát za týždeň.
Pre trvalé zachovanie vysokej účinnosti kotlov sa odporúča po vykurovacej sezóne vyčistiť kotly a horáky od usadených nečistôt.
