Drenážna rúra s priemerom 100 mm je bežným riešením na odvodnenie pozemkov a ochranu budov pred vlhkosťou. Správna inštalácia a ukončenie drenážnej rúry sú kľúčové pre jej efektívne fungovanie a dlhú životnosť. Drenáž slúži ako odvodňovacie potrubie vedené v zemi.
Pri realizácii drenáže je potrebné klásť dôraz na správny postup uloženia drenážnych rúr i ďalších prvkov drenážneho systému.
Príprava podkladu
Pred samotnou inštaláciou je dôležité správne pripraviť podklad. Na dno vykopanej ryhy sa položí vrstva štrku hrubá približne 80 mm. Veľkosť štrkových zŕn by mala byť v rozmedzí 10 až 50 mm, aby sa zabezpečil absolútne rovnomerný a rovný spád dna. Na toto štrkové lôžko sa následne ukladajú drenážne rúrky.
Drenážne rúry sa ukladajú do hĺbky 50 cm, vo vzdialenosti 20 až 30 cm od základov.

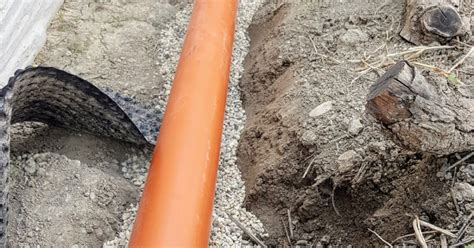

Ukladanie drenážnych rúr
Drenážne rúrky sa ukladajú od začiatku drenáže so spádom smerom k vyústeniu. Medzi jednotlivými rúrkami by mali byť škáry široké 8 až 20 mm, ktoré sa zhora prekryjú črepmi. Koniec prvej rúrky sa uzavrie ílovou zátkou a plochým kameňom. Nakoniec sa rúrky zasypú vrstvou štrku hrubou približne 200 mm so zrnom väčším ako 30 mm.
Drenážne rúry sú určené na odvod spodných vôd zo stavieb, pozemkov, komunikácií a pod. Drenážna rúra je vrúbkovaná s dierkami. Táto drenáž je z PE materiálu, ktorý je ohybnejší a pružnejší ako PVC.

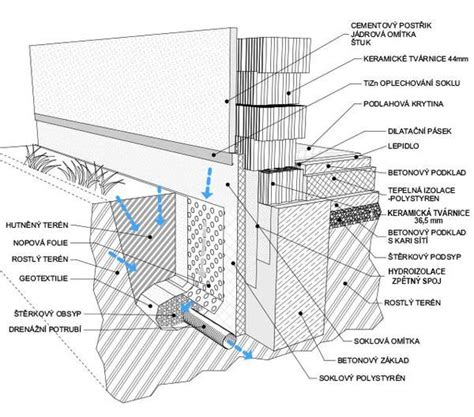

Celý obsyp sa obalí do filtračnej textílie DELTA®-GEOTEX FS 100. Drenážne potrubie sa uloží do cca 15 cm štrkového obsypu frakcie 16/32. Nie je potrebná výmena obsypového materiálu za štrk ako pri klasickej nopovej fólií, čo predstavuje úsporu nákladov na realizáciu až do 50%. Rúra sa ukladá do kamenného obsypu a môže byť tiež zabalená do geotextílie.
Zberné a zvodné drenáže
Voda zo zberných drenážnych rúr prichádza do zvodníc, ktoré sa ukladajú podobným spôsobom, ale o niečo hlbšie. V zaúsťujúcej rúrke zbernej drenáže sa na spodnej strane vyseká otvor a v rovnom mieste otvor v hornej časti rúrky zvodnice, aby oba otvory boli proti sebe.
K drenážnym rúram dodávame aj ďalšie prvky drenážneho systému, napr. drenážne šachty.
Ukončenie drenážneho systému
Zvodný drén odvádza vodu do vsakovacej jamy alebo kanalizácie na najnižšom mieste systému. Ak drenáž vyúsťuje na povrch, napríklad do svahu, je potrebné ju chrániť pred poškodením. Trativodky sa zapustia do kamennej alebo betónovej rúry, aby sa ústie nepoškodilo. Pri vyústení drenáže do potoka by toto vyústenie malo byť aspoň 100 mm nad hladinou.
Pri viac zamokrených záhradách býva prietok vody drenážou takmer stály.
TEST | Funkčnosť drenážneho systému
Tabuľka materiálov a postupov
| Krok | Materiál | Postup |
|---|---|---|
| 1. | - | Vykopanie ryhy so spádom |
| 2. | Štrk (10-50 mm) | Položenie 80 mm vrstvy štrku |
| 3. | Drenážne rúrky (100 mm) | Uloženie rúr so škárami 8-20 mm, prekrytie črepmi |
| 4. | Ílová zátka, plochý kameň | Uzavretie konca prvej rúrky |
| 5. | Štrk (>30 mm) | Zasypanie rúr 200 mm vrstvou štrku |
| 6. | Filtračná textília DELTA®-GEOTEX FS 100 | Obalenie štrkového obsypu geotextíliou |
| 7. | - | Pripojenie zberných rúr k zvodnej drenáži |
| 8. | Kameninová/betónová rúra (voliteľné) | Vyústenie do vsakovacej jamy/kanalizácie alebo ochrana pri povrchovom vyústení |
Ďalšie tipy a materiály:
- Delta®-Terraxx Light: Nopová fólia s natavenou filtračnou textíliou a integrovaným samolepiacim okrajom. Aplikuje sa zvislo a jednotlivé spoje sa prelepia integrovanou lepiacou páskou.
- Delta®-Terraxx Skrutka: Slúži na kotvenie fólie k polystyrénu XPS (min. hrúbka polystyrénu 60 mm) - spotreba 1 ks/m².
Vedeli ste, že až 75 % trhlín v budovách je zapríčinené priesakom dažďovej alebo spodnej vody? Tá spôsobuje tiež vlhkosť v budovách, čo je vhodné prostredie pre tvorbu plesní a baktérií.
