Nosný preklad je kľúčovým prvkom v stavebnej konštrukcii, ktorý zohráva zásadnú úlohu pri prenose a rozložení zaťaženia. Nosný preklad slúži na prenášanie zaťaženia z nadložných konštrukcií, ako sú stropy, strechy alebo múry, na nosné steny alebo stĺpy. Jeho hlavným cieľom je rozložiť hmotnosť a zabrániť deformáciám a poškodeniu budovy. Nosné preklady sú nevyhnutné najmä v oblastiach, kde sú otvorené priestory, ako sú dvere a okná.
Betonový překlad je nosný prvek nad otvory ve zdivu, jako jsou okenní otvory, dveřní otvory nebo průchody. Přenáší zatížení z nadřazeného zdiva a případně i ze stropní konstrukce na zdivo po stranách otvoru tak, aby se nad otvorem nevytvořily trhliny ani deformace. Základní funkcí, kterou má betonový překlad ve zdivu, je roznést zatížení z horní části stěny mimo oslabenou oblast otvoru. Na svislé ostění přenáší tlak z vrstvy cihel nebo betonových tvárnic, z věnce a někdy i část zatížení stropu.
V tomto článku sa zameriame na problematiku železobetónových prekladov, ich únosnosť, rozmery a spôsoby realizácie. Cieľom je poskytnúť čitateľom komplexný pohľad na túto oblasť a pomôcť im pri rozhodovaní o správnom riešení pre ich stavbu.
Čo je to železobetónový preklad?
Železobetónový preklad je nosný stavebný prvok, ktorý sa používa na prenesenie zaťaženia nad otvormi v stenách (napríklad nad oknami alebo dverami). Skladá sa z betónu a oceľovej výstuže (roxor), ktoré spoločne zabezpečujú jeho vysokú pevnosť a odolnosť voči ohybu a tlaku.
Prečo sa používa železobetón?
Betón je pevný v tlaku, ale slabý v ťahu. Oceľová výstuž (roxor) preberá ťahové sily, čím sa zvyšuje celková únosnosť prekladu. Kombinácia týchto dvoch materiálov vytvára ideálny nosný prvok pre stavebné konštrukcie.
Typy nosných prekladov
Betonové překlady se osazují nad okenní a dveřní otvory v nosných i nenosných stěnách. V praxi se používají dva základní typy: prefabrikovaný betonový překlad a monolitický železobetonový překlad.
- Betónové preklady sú jedným z najbežnejších typov nosných prekladov. Sú vyrobené z vystuženého betónu, ktorý poskytuje vysokú pevnosť a odolnosť.
- Oceľové preklady sú vyrobené z oceľových profilov a sú známe svojou vysokou pevnosťou a flexibilitou. Tieto preklady sú ideálne pre veľké otvorené priestory, kde je potrebné prenášať veľké zaťaženia.
- Drevené preklady sú tradičným riešením, ktoré sa stále používa v mnohých stavbách. Drevené preklady sú ľahké a jednoduché na manipuláciu, ale ich nosnosť je obmedzená v porovnaní s betónovými a oceľovými prekladmi.
- Prefabrikované preklady sú vyrábané v továrni a následne dopravené na stavbu. Tieto preklady môžu byť vyrobené z betónu, ocele alebo dreva a ponúkajú rýchlu a efektívnu montáž.
Prefabrikované překlady jsou vyráběny v továrně, mají přesné rozměry, definovanou únosnost a jednoduchou montáž. Monolitické překlady se tvoří přímo na stavbě - do bednění se uloží betonářská výztuž, připraví se napojení na věnec nebo sousední konstrukce a vše se zabetonuje.
Dôsledky absencie nosného prekladu
- Bez nosného prekladu sa zaťaženie prenáša priamo na otvor, čo môže viesť k deformáciám a prasklinám v stene.
- V prípade, že sa nosný preklad nepoužije v oblasti dverí alebo okien, môže dôjsť k zrúteniu otvoru.
- Absencia nosného prekladu môže viesť k zníženej nosnosti celej konštrukcie.
- Riešenie problémov spôsobených absenciou nosného prekladu môže byť nákladné a časovo náročné.
Rozmery a výstuž železobetónového prievlaku
Prievlak s rozmermi 25 x 50 (š x v) cm a dĺžke 416 cm (dĺžka "vo vzduchu") a k tomu uloženie po bokoch na železobetónových stĺpoch 25 cm na každej strane. Dole má byť 5 x 16 mm roxor a hore 2 x 16 mm roxor.
Umiestnenie výstuže

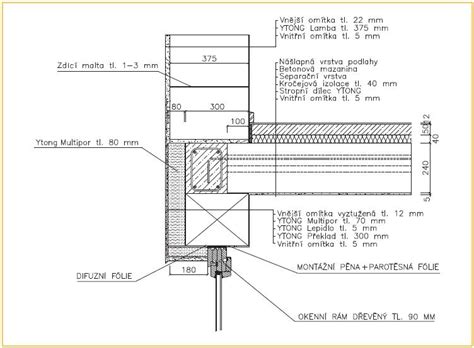

Výstuž sa v jadre väčšinou umiestňuje nesymetricky, teda bližšie k okraju z vnútornej strany objektu. V prípade prekladu/prievlaku v obvodovom murive sa z vonkajšej strany do voľného priestoru v jadre profilu vloží tepelná izolácia s požadovanou hrúbkou, najviac však 60 mm.
Krytie výstuže betónom
Polohu výstuže je potrebné zafixovať napríklad dištančnými podložkami, aby sa zabezpečilo potrebné krytie výstuže betónom.
Výpočet únosnosti železobetónového prekladu
Výpočet únosnosti železobetónového prekladu je komplexná záležitosť, ktorá zohľadňuje viacero faktorov, ako sú rozmery prekladu, kvalita betónu a ocele, množstvo a umiestnenie výstuže, a zaťaženie, ktorému bude preklad vystavený.
Zjednodušený výpočet
Pre jednoduchý (prostý nosník - rovný nosník na koncoch podopretý) sa účinky od zaťaženia lineárneho po celej dĺžke nosíka, vypočítajú podľa vzorca: MEd=1/8 * q * l*l (teda l na druhú). Za MEd, môžete dosadiť odolnosť MRd (kNm), za l dĺžku nosníka v metroch (m) a z toho si viete určiť q (kN/m) teda kN na meter dĺžky nosníka. Vypočítate teoretickú tiaž, ktorú môžete na nosník dať, aby nebola prekročená únosnosť na ohyb. Skutočné povolené zaťaženie bude menšie.
Príklad: Prievlak s Mrd = 281,75 kNm pri dĺžke 416 cm unesie vahu XYZ kg ? Teda celý nosík unesie 36,608 t. Ak je zaťaženie rovnomerne rozložené po celej dĺžke nosníka. A samozrejme za predpokladu, že uvedené informácie sú správne. Do zaťaženia sa počíta aj vlastná tiaž nosníka, stále a aj premenné (užitkové zaťaženie, sneh, vietor....) zaťaženie pôsobiace na nosník, resp. ktoré nosník preberá.
Dôležité upozornenie: Výpočet únosnosti prekladu by mal vždy vykonať statik s ohľadom na konkrétne podmienky stavby. Použitie nesprávnych rozmerov alebo výstuže môže viesť k vážnym problémom so stabilitou a bezpečnosťou stavby.
Realizácia železobetónových prekladov

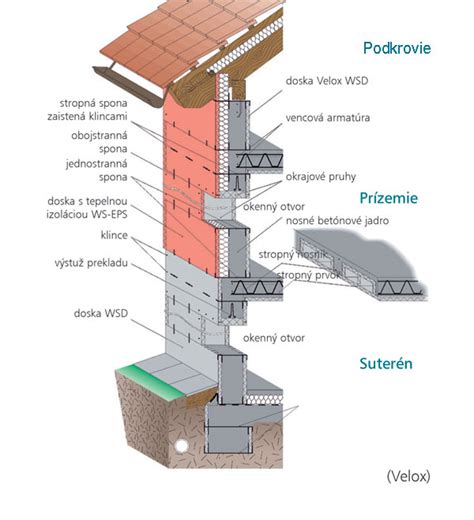

Železobetónové preklady možno realizovať rôznymi spôsobmi. Jednou z možností je použitie špeciálnych U-profilov, ktoré slúžia ako stratené debnenie.
Postup realizácie s použitím U-profilov:
- Príprava armokoša: Nosnú časť prekladu tvorí železobetónové jadro s vloženou výstužou podľa projektovanej požadovanej únosnosti.
- Debnenie: Pred uložením U-profilov sa v mieste ich osadenia najskôr vyhotoví debnenie.
- Uloženie U-profilu: U-profil sa uloží do naneseného maltového lôžka na obvodovej stene. Minimálna dĺžka uloženia prekladu/prievlaku na obvodové murivo je 250 mm.
- Malta na čelnú plochu: Na celú čelnú plochu uloženého U-profilu sa zubovou murárskou lyžicou nanesie tenkovrstvová malta.
- Ďalší U-profil: Ďalší U-profil sa kladie na doraz. Je potrebné dbať na rovinnosť a presnosť uloženia U-profilov.
- Korekcia polohy: Prípadné nerovnosti a nepresnosti sa po položení upravia poklepom gumovým kladivom.
- Vloženie armokoša: Po osadení všetkých U-profilov na celú dĺžku budúceho prekladu sa do vzniknutého priestoru v tvare písmena U, tzv. jadra, uloží pripravená výstuž - armokôš.
- Uloženie betónu: Následne sa jadro prekladu zabetónuje. Betónovanie sa realizuje po menších úsekoch betónom minimálne z triedy C 16/20. Uloženú betónovú zmes je potrebné priebežne zhutňovať, napríklad pomocou murárskej lyžice. Horná plocha betónového jadra sa zarovná, U-profily po zaliatí betónom tvoria stratené debnenie.
Použité materiály
- U-profily: Ytong - U-profil P4-500, rozmery (š. × v.
- Tvármice: Ytong - tvárnica na obvodové murivo P2-400 PDK, rozmer (š. × v. × d.) 375 × 249 × 599 mm, m2 41,94 €alebo Ytong - tvárnica na obvodové murivo P2-350 PDK, rozmer (š. × v.
- Malta: Minerálna malta Ytong lepiaca malta šedá s obsahom plastifikátorov je určená do interiéru aj exteriéru, na tenkovrstvové spájanie tvárnic, dosiek, U-profilov, vencoviek, prekladov, prekladových trámov a schodiskových dielcov. Minimálna pevnosť v tlaku je 10 N/mm2, zrnitosť do 0,63 mm.
Dôležité upozornenie: Pri výbere materiálov je potrebné dbať na ich kvalitu a zhodu s projektovou dokumentáciou. Použitie nevhodných materiálov môže negatívne ovplyvniť únosnosť a životnosť prekladu.
Časté chyby pri realizácii
Medzi typické chyby patrí nedostatočné uloženie betonového překladu, nesprávny typ překladu pre dané rozpätie alebo zaťaženie a podcenění tepelnětechnických vlastností. Ďalšou chybou je neodborný zásah do překladu - vysekávání drážek pre inštalácie, zväčšovanie otvoru alebo vŕtanie veľkých otvorov bez posúdenia statika. Také zásahy môžu prerušiť nosné prúty výstuže a zásadné znížiť únosnosť prvku.

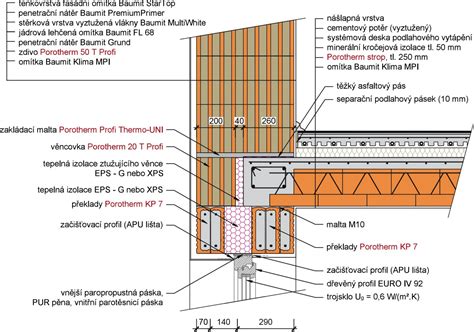

Klasický betonový překlad v obvodové stěně bývá výrazným tepelným mostem, protože beton i ocel dobře vedou teplo a přerušují tepelněizolační vrstvu zdiva. Moderní systémy proto často používají tepelně izolovaný překlad, tedy prvek, kde je železobetonový překlad kombinovaný s tepelnou izolací nebo je překlad umístěný více v líci vnější izolace.
Pre správnu funkciu je dôležité, ako je betonový preklad napojen na zdivo a ako je následne osadené okenné alebo dverné rámové ostění. Význam má tiež návaznosť na vnější omítku alebo zateplovací systém, kde je nutné předejít vzniku trhlin v rozhraní mezi betonem a zdivem.
