Ohýbanie plechu s hrúbkou 1 mm: Polomer ohybu a jeho vplyv

Ohýbanie je kľúčová technologická operácia v dnešnej výrobe, ktorá umožňuje transformáciu plechov na rôzne tvarované súčiastky a výrobky. Tento proces spočíva v trvalej deformácii materiálu v požadovanom smere a tvare. Vhodným využitím sily a ohybového momentu sa dosiahne požadovaná zmena tvaru bez podstatnej zmeny základného prierezu materiálu. Materiál na vonkajšej strane ohybu sa naťahuje a na vnútornej strane stláča.

Vďaka neustálemu vývoju technológií ohýbania došlo k obrovskému nárastu efektivity, zníženiu výrobných nákladov a zjednodušeniu pracovných postupov. Ohnuté súčiastky sú dnes neoddeliteľnou súčasťou takmer každej oblasti nášho života, či už ako samostatné komponenty alebo ako súčasť zložitých výrobkov.

Princípy a faktory ovplyvňujúce ohýbanie

Proces ohýbania plechu je komplexný a je ovplyvnený viacerými faktormi. Medzi najdôležitejšie patria:

• Materiál: Základný materiál musí mať dostatočnú ťažnosť pre úspešný ohyb. Rôzne materiály reagujú na ohýbanie odlišne, čo ovplyvňuje výber optimálnych parametrov.
• Hrúbka materiálu: Hrúbka plechu je kritickým faktorom. Tlustší plechy vyžadujú väčšie polomery ohybu, aby sa predišlo praskaniu alebo deformácii. Naopak, tenšie plechy (ako napríklad 1 mm) umožňujú menšie polomery vďaka svojej vyššej pružnosti.
• Polomer ohybu: Polomer ohybu sa vzťahuje na zakrivenie vytvorené počas procesu ohýbania. Jeho hodnota je kľúčová pre pevnosť, vzhľad a funkčnosť finálneho dielu.
• Odpruženie (Springback): Po odľahčení ohýbacej sily sa materiál vráti o určitý uhol, známy ako uhol odpruženia. Tento jav je nutné zohľadniť pri nastavovaní uhla ohýbania, aby sa dosiahol požadovaný výsledok. Uhol odpruženia závisí od mechanických vlastností materiálu, ako je medza klzu a modul pružnosti.
• Minimálny polomer ohybu: Každý materiál má minimálny polomer ohybu, pri ktorého prekročení dôjde k porušeniu vlákien na vonkajšej strane a znehodnoteniu materiálu. Tento rozmer závisí od plasticity, druhu, hrúbky a kvality materiálu.
• Orientácia vlákien: Vlastnosti materiálu, najmä plechov, sú ovplyvnené smerom jeho vlákien počas výroby. To môže ovplyvniť uhol odpruženia pri ohýbaní v rôznych smeroch.

Polomer ohybu pri 1 mm hrúbke plechu

Pri ohýbaní plechu s hrúbkou 1 mm je dôležité správne zvoliť polomer ohybu. Vo všeobecnosti platí, že pri tenkých plechoch je možné dosiahnuť menšie polomery. Pre 1 mm hrúbku plechu platí:

• Pri všeobecnom spracovaní, ak hrúbka plechu nie je väčšia ako 6 mm, je možné vnútorný polomer ohybu použiť priamo ako polomer pri ohýbaní. V prípade 1 mm plechu to znamená, že polomer ohybu môže byť relatívne malý.
• Ak je požadovaný polomer ohybu menší ako hrúbka dosky, je často potrebná špeciálna forma nástroja.

Významnú úlohu pri definovaní polomeru ohybu hrá aj šírka drážky ohýbacej matrice. Užšia drážka obmedzuje pohyb materiálu a vedie k menšiemu polomeru ohybu, zatiaľ čo širšia drážka umožňuje väčší polomer.

Odporúčanie: Pre optimálne výsledky a pevnosť sa odporúča používať úzku drážku ohýbacej formy. Bežný pomer šírky drážky k hrúbke plechu je 8:1. Minimálny pomer by nemal klesnúť pod 6:1.

Typy ohýbacích techník

Existuje viacero techník ohýbania plechov, ktoré sa líšia spôsobom aplikácie sily a výsledným tvarom:

• Ohýbanie do V (V-Ohýbanie): Najbežnejšia technika, ktorá využíva matricu v tvare V a razník na dosiahnutie požadovaného uhla.
• Bottoming: Technika ohýbania do V, ktorá stláča plech na dno matrice, čím sa dosiahne presný uhol.
• Ohýbanie vzduchom (Air Bending): Jednoduchšia technika, kde sa plech ohýba len v kontakte s hranami matrice, čo umožňuje väčšiu flexibilitu, ale vyžaduje vyššiu presnosť.
• Ohýbanie stieraním (Wipe Bending): Plech je držaný svorkou a sila sa aplikuje na vytvorenie ohybu.
• Ohýbanie valcov (Roll Bending): Používa sa na vytváranie zakrivených súčiastok, ako sú kužele a rúrky.
• Rotačné ohýbanie: Proces, pri ktorom sa kovové časti ťahajú cez matricu, aby sa prispôsobili požadovanému polomeru.
• Krokové ohýbanie: Metóda vhodná pre výrobu súčiastok v menších objemoch, ktorá je nákladovo efektívna.

Materiály vhodné na ohýbanie

Pri výbere materiálu na ohýbanie je dôležité zohľadniť jeho vlastnosti. Medzi bežne používané materiály patria:

• Uhlíková oceľ: Pevný a pružný materiál, vhodný pre širokú škálu aplikácií.
• Hliník: Používa sa tam, kde je dôležitá nízka hmotnosť, napríklad v leteckom a automobilovom priemysle.
• Nerezová oceľ: Vyniká odolnosťou voči korózii a je často používaná v domácich spotrebičoch a zdravotníckom sektore.
• Meď: Vhodná pre aplikácie vyžadujúce vysokú presnosť a je cenovo dostupnejšia.
• Titán: Používa sa v špecifických aplikáciách, kde sú potrebné vysoká pevnosť a odolnosť voči korózii.

Nástroje a vybavenie

Na ohýbanie plechov sa používajú rôzne nástroje a stroje:

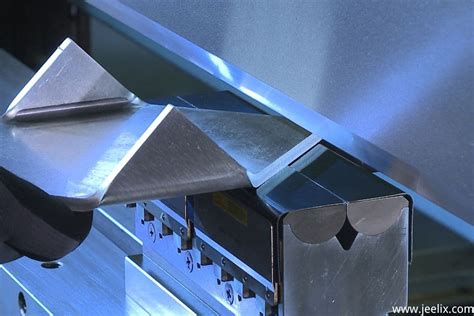

• Ohýbačka (Press Brake): Základný stroj na ohýbanie, ktorý sa dodáva v konvenčných a CNC verziách.
• Matrica a razník: Kľúčové nástroje, ktoré definujú tvar a uhol ohybu.
• Ochranné vložky: Pri práci s materiálmi citlivými na poškriabanie sa používajú silikónové alebo plastové vložky.

Najčastejšie chyby pri ohýbaní

Aby sa predišlo problémom a zabezpečila kvalita výrobkov, je dôležité vyvarovať sa nasledujúcim chybám:

• Nesprávne poradie ohybov: Ohyby musia byť naplánované tak, aby umožňovali vkladanie súčiastky medzi nástroje.
• Nevhodné nastavenie parametrov: Príliš veľká sila prítlaku môže spôsobiť poškodenie materiálu.
• Nevhodný materiál: Krehké materiály sa môžu lámať alebo trhať.
• Nerešpektovanie orientácie vlákien: Vlastnosti materiálu sa líšia v závislosti od smeru vlákien.

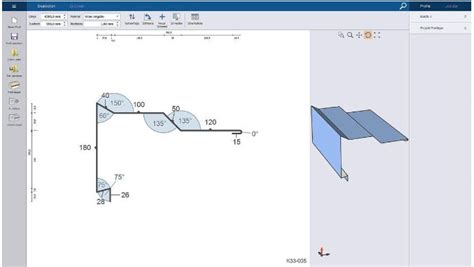

Pri navrhovaní plechových dielov v softvérových programoch, ako je SOLIDWORKS, sa často využívajú "tabuľky ohybov". Tieto tabuľky automatizujú nastavenie prídavkov na ohyb a zjednodušujú výpočet dĺžky rozvinutého tvaru dielu. Hodnoty v týchto tabuľkách sú závislé od vybavenia dielne, ohýbaného materiálu a technologických parametrov.
