Ohýbanie plechov je základným kameňom výrobného inžinierstva, ktoré transformuje ploché plechy do presných tvarov pre všetko od automobilových panelov až po potrubia HVAC. Pre inžinierov, výrobcov alebo hobbyistov ponúka ohýbačka plechov na mieru bezkonkurenčnú kontrolu nad procesom tvarovania, prispôsobenú špecifickým potrebám, ako je hrúbka materiálu, polomer ohybu alebo objem výroby. Na rozdiel od bežne dostupných strojov vám ohýbačka pre domácich majstrov umožňuje optimalizovať proces pre jedinečné požiadavky vašej dielne - či už ide o výrobu prototypov v malej dielni alebo zefektívnenie výroby s vysokým obsahom materiálu v továrni. Táto príručka vás prevedie procesom stavby ohýbačky plechov od základov, ktorá je založená na praktických inžinierskych princípoch a je inšpirovaná najnovším výskumom v oblasti flexibilnej výroby a automatizácie. Budeme sa venovať mechanike ohýbania, konštrukčným aspektom, výberu materiálu, montáži a testovaniu s príkladmi z reálneho sveta, ktoré ilustrujú každý krok. Očakávajte podrobné vysvetlenia, napríklad ako vypočítať tolerancie ohybu alebo vybrať hydraulické komponenty, spolu s poznatkami zo štúdií o aditívnom obrábaní a servopohonných systémoch. Či už ohýbate 1 mm hliník pre elektroniku alebo 3 mm oceľ pre konštrukčné rámy, tento článok vás vybaví na vytvorenie spoľahlivého a efektívneho stroja. Poďme sa ponoriť do procesu a získať ohýbačku, ktorá splní očakávania.
Pochopenie mechaniky ohýbania plechov
Ohýbanie plechu zahŕňa deformáciu plochého plechu pozdĺž priamej osi, čím sa vytvoria uhly alebo krivky bez lámania materiálu. Proces závisí od vlastností materiálu - medze klzu, elasticity, hrúbky - a od pôsobiacich síl: kompresia vo vnútri ohybu, napätie vonku. Medzi kľúčové techniky patrí ohýbanie vzduchom (čiastočný kontakt razníka s matricou pre flexibilitu), ohýbanie zospodu (úplný kontakt pre ostré uhly) a rotačné ohýbanie (pre valcové tvary). Každá z nich je vhodná pre špecifické aplikácie, ako je ohýbanie vzduchom pre rýchle nastavenie v dielňach alebo ohýbanie zospodu pre presné automobilové panely.
Správanie materiálu je kritické. Vezmite si napríklad mäkkú oceľ: Jej medza klzu (~250 MPa) umožňuje predvídateľnú deformáciu, ale spätné pružnenie - kde sa kov čiastočne vráti do pôvodného tvaru - môže znemožniť presnosť. Napríklad 1 mm oceľ ohnutá pod uhlom 90 stupňov s polomerom 5 mm sa môže pružne vrátiť o 2 - 3 stupne, čo si vyžaduje prehnutie. Hliník 6061, bežný v leteckom a kozmickom priemysle, je tvárny, ale pri prepracovaní praská. Výskum štvorvalcových ohýbacích systémov ukazuje, že optimalizácia rozostupu valcov (napr. 200 mm na začiatku, 100 mm na konci) znižuje zvyškové rovné hrany o 87 %, čím sa zabezpečujú hladké oblúky pre aplikácie, ako sú výfukové potrubia.
Ďalšou nevyhnutnou znalosťou je tolerancia ohybu. Zohľadňuje naťahovanie materiálu počas ohýbania. Pre 500 mm dlhý a 1 mm hrubý oceľový plech ohnutý pod uhlom 90 stupňov je tolerancia ~3,14 mm, vypočítaná pomocou K-faktora (0,3 - 0,5, v závislosti od materiálu). Dôležitý je aj smer vlákien - ohýbanie rovnobežne s vláknami minimalizuje praskanie. V praxi sa pri ohýbaní konzol z nehrdzavejúcej ocele v dielni zistilo, že zarovnanie smeru vlákien znižuje chyby o 15 %. Tieto základy formujú každé rozhodnutie, od pevnosti rámu až po návrh nástrojov. Ak ich zle odhadnete, vaša ohýbačka bude produkovať nekonzistentné súčiastky. Zvládnite ich a máte zaručený úspech.
Navrhovanie ohýbačky plechov
Dobre navrhnutá ohýbačka vyvažuje kapacitu, stabilitu a presnosť. Začnite definovaním svojich potrieb: Maximálna šírka plechu (napr. 1,2 m pre všestrannosť) a hrúbka (do 3 mm pre väčšinu dielní). Rám je vaším základom - vyberte si rám v tvare C pre otvorený prístup alebo rám v tvare L pre vysokú stabilitu. Štrukturálna analýza navrhuje hĺbku vyloženia 150 mm na manipuláciu s väčšími plechmi bez priehybu pri zaťažení 20 ton.
Nasleduje výroba nástrojov. Razníky a matrice určujú polomer a uhol ohybu. Modulárne konštrukcie s vymeniteľnými V-matricami (s polomermi 1 mm až 10 mm) ponúkajú flexibilitu. Nedávne štúdie zdôrazňujú úlohu aditívnej výroby v tomto smere: Laserové nanášanie kovov (LMD) dokáže vyrobiť vlastné matrice za 24 hodín, čo je ideálne pre malé série, ako sú napríklad zákazkové potrubia. Na ovládanie postačujú manuálne páky pre jednoduché ohyby, ale servopohony dosahujú presnosť ±0,01 mm, čo je rozhodujúce pre zložité tvary. Riadiaci systém typu master-slave, kde centrálny PLC koordinuje viacero osí, zabezpečuje synchronizovaný pohyb, ako je to vidieť v automatizovaných brzdách pre panely spotrebičov.
Bezpečnosť a ergonómia sú nevyhnutné. Senzory preťaženia zabraňujú hydraulickým poruchám, zatiaľ čo svetelné clony zastavia stroj, ak sa ruky priblížia k miestam, kde sa môže stať, že dôjde k privretiu. Nastaviteľná pracovná výška znižuje únavu obsluhy. V jednom prípade dielňa dodatočne vybavila ručnú ohýbačku relé a mikrokontrolérom, čím sa skrátili časy cyklov o 40 % a zároveň boli pridané bezpečnostné blokovania. Zoberme si praktický príklad: Návrh ohraňovacieho lisu pre elektronické kryty. 10-tonový rám v tvare C s V-formami spracováva hliník s hrúbkou 0,6 mm s vypočítanou toleranciou 2,1 mm pre 90-stupňové ohyby. Testovanie nepreukázalo žiadne praskanie a diely boli pripravené na montáž. Návrh je iteratívny - načrtni, simuluj, zdokonaľ. Slabý rám alebo nesprávne zarovnané nástroje vedú k chybám, preto uprednostňujte tuhosť a presnosť.
Výber materiálov a komponentov
Trvanlivosť vašej ohýbačky začína výberom materiálu. Pre rám je použitá oceľ A36 (medznosť klzu 250 MPa), ktorá je spoľahlivá a zvárateľná. Na stojany použite I-nosníky s rozmermi 100 x 100 mm, aby odolali silám 20 ton. Pre ľahšie konštrukcie hliníkové zliatiny znižujú hmotnosť, ale oceľ má lepšie tlmenie vibrácií pri vysokorýchlostných cykloch.
Hydraulické systémy potrebujú robustné komponenty: valce s priemerom 50 mm a zdvihom 200 mm, dimenzované na 210 barov, poskytujú konzistentnú silu. Nitrilové tesnenia zabraňujú únikom; akumulátory stabilizujú tlak. Servoelektrické alternatívy s dobou odozvy <10 ms vynikajú v dynamických aplikáciách, ako je rotačné ohýbanie. Nástroje vyžadujú kalené oceľové konštrukcie H13 (50 HRC) pre dlhú životnosť. Pre špecializované potreby, ako sú napríklad námorné súčiastky, sú povlaky Inconel vyrobené pomocou aditívnych procesov odolné voči korózii.
Ovládacie prvky sa spoliehajú na relé (24 V DC) a tranzistory pre spoľahlivé spínanie. Príklad: Brzda pre potrubia HVAC použila 6 mm oceľové plechy a CNC obrábané HSS matrice, pričom ohýbala 0,8 mm meď s toleranciou 0,5 stupňa. Ďalší: Ohýbačka hliníkových rámov použila bronzové puzdrá na zníženie trenia o 30 %, spárovaná s Arduinom pre nastavenie uhla v reálnom čase. Pred montážou skontrolujte komponenty - chyby, ako sú mikrotrhliny vo zvaroch, znižujú životnosť. Kvalitné materiály zaručujú viac ako 50 000 cyklov.
Výroba rámu a mechanickej konštrukcie
Výroba začína základňou: Pre stabilitu sa zvarí oceľový plech s rozmermi 1,5 m x 0,8 m a hrúbkou 10 mm. Stĺpy s výškou 1 m sú vystužené klinmi, zváranými pri 200 A metódou MIG, po čom nasleduje tepelné spracovanie na odľahčenie pnutia. Vodiace lišty využívajú lineárne ložiská pre plynulý pohyb.
V štvorvalcových zostavách sú symetrické valce namontované na nastaviteľných hriadeľoch, ktoré sú ladené pomocou vodiacich skrutiek pre kontrolu polomeru. Napríklad ohýbačka hlavy nádrže nastaví valce na počiatočnú medzeru 150 mm a postupne ich uťahuje, čím sa rovinnosť hrán zníži na menej ako 10 mm. Držiak razníka so závitom pre rýchlu výmenu nástrojov sa zarovnáva s nástrojom pomocou kolíkov - odchýlka 0,1 mm zdvojnásobuje spätnú pružinu. V dielni vyrobený rám v tvare C pre panely spotrebičov používal oceľ s krabicovým prierezom, s priehybom < 0,5 mm pod 15 tonami, ideálny pre 2 mm nehrdzavejúcu oceľ. Potrebné nástroje: plazmová rezačka, uhlová brúska, zváračka. Ochranné pomôcky sú povinné. Po zváraní spoje prebrúste do hladka a naneste epoxidový základný náter pre odolnosť voči korózii. Táto štruktúra je chrbticou vášho ohýbača - postavte ju pevnú, aby podopierala všetko ostatné.
Integrácia energetického systému
Výkon je poháňaný silou. V hydraulike zubové čerpadlo s výkonom 5 kW napája rozdeľovač s rozvodnými ventilmi. Postupnosť: Solenoid sa spúšťa, valec sa vysúva, tlakový senzor sa uzavrie pri 150 baroch. Proporcionálne ventily umožňujú variabilnú rýchlosť pre presnosť.
Servoelektrické systémy s guľôčkovými skrutkami ponúkajú čistejšiu prevádzku a rýchlejšiu odozvu - čo je kľúčové pre ohýbanie poťahu lietadla, kde testy na 1 mm titáne preukázali presnosť 0,9 %. Zapojenie sa delí na 24 V pre ovládacie prvky a 400 V pre motory. PLC alebo mikrokontrolér programuje cykly, napríklad 2-sekundovú prestávku na zmiernenie napätia. V jednej zostave tranzistory riadili aktuátory, čím sa znížila práca na viac ako 100 sériách dielov na polovicu. Príklad: 20-stupňový ohyb na pozinkovanej oceli - hladký, opakovateľný po ladení prietokomeru. Pretlakovanie hrozí prasklinami v závitoreze, preto pozorne sledujte merače.
Funkcie riadenia a automatizácie
Ovládacie prvky premieňajú ohýbačku na inteligentný nástroj. Základné nastavenia používajú pedále; pokročilé sú vybavené dotykovými obrazovkami HMI na zadávanie uhlov, polomerov a materiálových špecifikácií. Systémy spätnej väzby - lineárne stupnice pre polohu barana, enkodéry pre rýchlosť motora - zaisťujú presnosť.
Hierarchické riadenie s hlavným PLC delegujúcim na podriadené jednotky skracuje odozvu na 10 ms, čo je ideálne pre zložené krivky. Softvér ako rebríková logika alebo skripty Pythonu dokážu kompenzovať pružnosť (napr. prehnutie o 2 - 5 % pre hrubšie plechy). Príklad: Ohýbačka rámov nábytku naprogramovala automatický návrat pre 90-stupňové príruby s displejom zobrazujúcim silu v reálnom čase. Ďalší: Flexibilná bunka používala generátory procesov na prepínanie medzi ohýbaním otočením a ohýbaním tlakom, čím sa skrátil čas plánovania z dní na hodiny. Začnite jednoducho, otestujte a potom pre efektivitu pridajte automatizáciu vo vrstvách.
Bezpečnosť a ergonómia
Bezpečnosť je skonštruovaná, nie voliteľná. Vybavte každú stanicu núdzovými zastavovacími zariadeniami a obojručnými ovládačmi pre ovládanie baranidla. Ochranné kryty s blokovaním blokujú prístup počas cyklov.
Ergonómia je dôležitá: Nastaviteľné zdviháky nastavujú pracovnú výšku, tlmiče znižujú vibrácie motora. V jednej dielni svetelné závory znížili riziko nehôd o 70 %, čím zvýšili dôveru a produktivitu. Príklad: Lacná automatická ohýbačka konzol používala uzavreté body zovretia a senzory na detekciu zaseknutých plechov, čím sa zabezpečila bezpečná prevádzka. Dodržiavajte normy OSHA - limity dodatočného zaťaženia, uchovávajte záznamy. Bezpečný stroj je taký, ktorému operátori dôverujú a ktorý používajú.
Montáž, testovanie a riešenie problémov

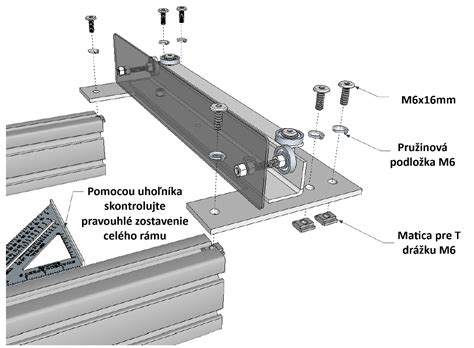

Systematicky zostavte: Rám, pohon, ovládacie prvky. Hlavné skrutky utiahnite na 80 Nm. Skúšky nasucho skontrolujte zarovnanie pomocou úchylkomerov. Záťažové skúšky začnite s tenkými odrezkami (0,5 mm) a pokračujte až po maximálnu hrúbku. Uhly zmerajte uhlomermi, polomery šablónami.
Riešenie problémov: Netesnosti? Utiahnutie spojov. Nekonzistentné ohyby? Prekalibrujte senzory. Štvorvalcová ohýbačka hliníkových profilov dosiahla po úprave podložiek chybu 1 %, pričom rovné hrany boli orezané o 87 %. Zaznamenávajte údaje, spresňujte nastavenia - vaša ohýbačka sa s používaním zlepšuje.
Príklady a prípadové štúdie z reálneho sveta
Príklad 1: Dodávateľ automobilového priemyslu
Dodávateľ automobilového priemyslu použil LMD na výrobu otočných ohýbacích nástrojov za 24 hodín, čím znížil náklady o 40 % na varianty dverových panelov. Digitálne plánovanie procesov zvýšilo prevádzkyschopnosť na 95 %.
Príklad 2: Obchod s elektronikou
Obchod s elektronikou zostrojil brzdu riadenú mikrokontrolérom, ktorá ohýbala hliníkové kryty s hrúbkou 0,6 mm v 15-sekundových cykloch, čím znížila prácnosť o 60 %.
Príklad 3: Ohýbačka pre letecký priemysel
Štvorvalcová ohýbačka pre letecký priemysel dosiahla presnosť 0,01 mm pre profily trupu, pričom simulácie ABAQUS potvrdili chybu 0,8 %. Tieto prípady ukazujú všestrannosť - od malých prevádzok až po náročnú výrobu.
Elektroinstalace - obecné informace - kabely, krabičky, vypínače
Pokročilé úpravy pre veľkoobjemovú výrobu
Pre vysoký výkon pridajte integráciu CNC: G-kód pre dráhy ohybu, systémy videnia pre zarovnávanie plechov. Modulárne valce umožňujú tandemové ohyby. Hybridný pohon (hydraulická základňa, elektrické jemné ladenie) zvyšuje účinnosť o 30 %.
Príklad: Modernizácia manuálnej ohýbačky s enkodérmi a PLC zvýšila výkon na 500 dielov/deň s výťažnosťou 99 %.
Údržba a dlhá životnosť
Denné mazanie otočných čapov a týždenné kontroly hydraulického filtra predlžujú životnosť. Ročné konštrukčné kontroly odhaľujú únavu materiálu. Skladujte na suchom a krytom mieste. 5-ročná ohýbačka, starostlivo udržiavaná, stále spĺňa tolerancie, čo dokazuje, že starostlivosť sa vypláca.

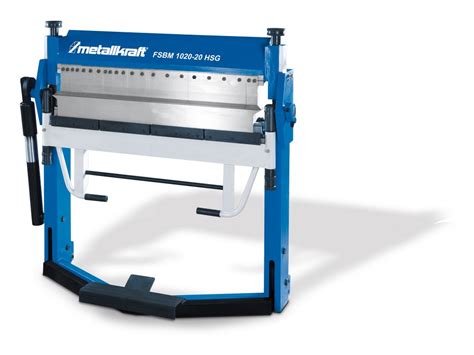

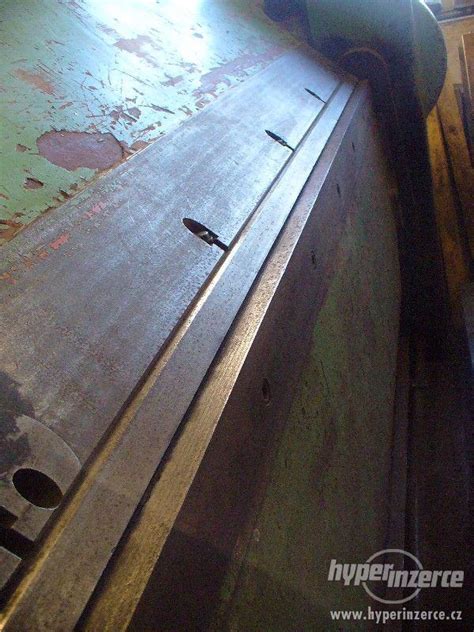

| Typ ohýbačky | Pracovná šírka (mm) | Hrúbka plechu (mm) | Typické použitie |
|---|---|---|---|
| Ručná ohýbačka | do 2140 | až 0.8 (pozink, lakovaný plech, Titanzinok, hliník, meď) | Presné ohýbanie tenkých plechov, klampiarske práce |
| Ohýbačka s magnetmi | 2000 | až 0.8 | Pokrývačské práce, ľahké umiestnenie plechu |
| Segmentová ohýbačka | 1250 | do 1.5 | Fasádne kazety, škatule, uzavreté profily, ventilačné prvky |
| Ohýbačka RED 2200 | 2200 | do 0.8 | Výroba zložitých plechových prvkov, ohýbanie z troch strán |
| Ohýbačka URSUS | 2300 | do 1.2 | Ohýbanie do tvaru krabice, štyri roviny ohýbania |
| Ohýbačka XONM 2000/2A/4 | 2000 | (nie je špecifikované, ale predpokladá sa vyššia kapacita) | Štandardné ohýbacie práce |
| Ohýbačka XOCR 1300/2,5 | 1300 | 2.5 (pevnosť 400 MPa) | Jednoduché ohýbanie, vyžaduje silu obsluhy |
Často sa stretávame s tým, že v dielňach chýba ohýbačka na plechy. Táto slúži na tvarovanie plechov rôznych hrúbok do požadovaných foriem. Ak si ju nechcete požičiavať alebo kupovať na niekoľko málo použití, môžete si poradiť aj inak. Tenké alebo mäkké plechy (napríklad medené) sa dajú bez ohýbačky tvarovať relatívne ľahko. Pri iných druhoch to môže byť náročnejšie. Základom pre ohýbanie plechov bez ohýbačky je pevná podložka, ktorá je minimálne tak dlhá ako miesto ohybu. Poslúžiť môže oceľová doska alebo kovadlina. Menšie kusy plechu je možné ohýbať vo zveráku, ktorý by ste mali vybaviť ochrannými vložkami, aby ste plech nepoškodili.
Pred ohýbaním je vhodné si označiť miesto ohybu. Ak máte plech vo zveráku, bude to tesne nad hranou vložky. Ak máte plech položený na oceľovej doske, vyznačte miesto ohybu položením druhej dosky na plech. V prvej fáze ohýbania plechu si vystačíte so silou vlastných rúk. Pri ohýbaní hrubších alebo pevnejších plechov sa môže stať, že ich silou rúk neohnete. V takom prípade začnite s miernymi poklepmi paličkou, ktoré pomôžu naznačiť hranu ohybu. Pokračovať môžete kombináciou ďalších úderov a využitím sily paží.
Ak sa chystáte na ohýbanie mäkších plechov a máte kutilskú náladu, môžete si vyrobiť vlastnú provizórnu ohýbačku. Budete potrebovať drevenú dosku, dva hranoly s hranou okolo 45 mm a jednu guľatinu (napríklad násadu z hrable alebo lopaty). Z guľatej násady urezte dva kusy dlhé asi 35 cm, ktoré poslúžia ako držadlá. Do jedného z hranolov vyvŕtajte s pomocou sukovníku dva otvory tak, aby neboli príliš pri kraji. Do otvorov naneste lepidlo a vložte držadlá. O niečo bližšie ku krajom hranolu vydlabte pomocou dláta miesto pre pánty. Kým lepidlo schne, pripevnite pánty k hranolu. Druhý hranol najprv na skúšku položte na hranu dosky, na ktorej budete plechy ohýbať. Opäť v ňom vydlabte miesto pre pánty, aby hranol na dosku dobre priliehal. Pre samotné ohýbanie plechu položte plech miestom ohybu na hranu dosky. Na plech položte hranol, ktorý dočasne priskrutkujete k doske, aby plech upevnil na mieste. Zdvihnutím druhého hranolu s držadlami dôjde k presnému ohnutiu plechu.
Nemáte ohýbačku, ale nechcete sa do ohýbania pustiť sami? Existuje riešenie. Ak kupujete nové plechy, často si ich môžete vytvarovať na ohýbačkách priamo v predajni. Ak predajcovi záleží na zákazníkoch, určite vám poradí alebo pomôže. K dispozícii bývajú prenosné ohýbačky plechu, ktoré si môžete vypožičať na stavbu, alebo rozmernejšie stroje, na ktorých si plech môžete ohnúť.
