Priestorová predstavivosť nám pomáha vnímať a rozumieť tvarom okolo nás, či už na papieri alebo v skutočnom svete. Predstavivosť v rovine využívame bez toho, aby sme si to uvedomili, v každodennom živote - pri orientácii v meste, v prírode, pri práci s mapou aj pri pohľade do zrkadla. Pri riešení úloh je vhodné si, v duchu alebo na papieri, predstaviť, ako má výsledný tvar vyzerať. Pri otočení ani preklopení nemenia jednotlivé časti objektov svoje vzájomné polohy. Prevrátenie je osová súmernosť.
Zostrojiť rez kocky znamená zostrojiť prienik roviny a kocky. Pôjde o mnohouholník, ktorý leží v rovine rezu a jeho strany sú okraje rezu, teda čiary, kade rovina prereže steny kocky. Tieto priesečnice rezovej roviny so stenami telesa chceme zostrojiť. Rezom kocky je zvyčajne mnohouholník, ktorý je prienikom danej roviny a danej kocky. Na tomto mnohouholníku sú najzaujímavejšie jeho strany. Tie totiž zviditeľňujú, kde presne daná rovina kocku "rozrezala". Čiže, keď študujeme rezy kocky, tak sa zaoberáme hlavne prienikom nejakej (danej) roviny a stien kocky.
Samozrejme, rezom kocky môže byť v špeciálnych prípadoch aj niečo iné ako mnohouholník - napríklad úsečka alebo bod.
Princípy konštrukcie rezov telies
Ak ležia dva rôzne body v rovine, potom priamka, ktorá nimi prechádza, leží tiež v tejto rovine. Keď poznáme v stene telesa dva rôzne body, ktoré oba ležia v rovine rezu, nakreslíme ich spojnicu. Dve rovnobežné roviny pretína každá ďalšia od nich rôznobežná rovina v dvoch rovnobežných priamkach. Tri navzájom rôznobežné roviny sa vždy pretínajú v jednom bode. Týmto bodom prechádzajú všetky tri priesečnice jednotlivých dvojíc rovín.
Keď poznáme jednu stranu rezu, môžeme ju pretiahnuť do ostatných stien. Priesečníky s ostatnými stenami určíme tak, že pretiahneme spoločnú hranu steny, kde leží známa úsečka rezu a steny, v ktorej chceme rez nájsť. Zovšeobecnením tohto princípu je tzv. Nájdeme priesečnicu roviny podstavy a roviny rezu. V stene BCV leží hrana podstavy BC a úsečka LM. Rovnakým spôsobom získame spoločný bod Q troch rovín: roviny steny ABV, roviny podstavy a roviny rezu. Pretiahnutím hrany AD získame na priesečnici bod R.
Pri dopĺňaní v rovine budeme pracovať nie len so základnými rovinnými útvarmi, ale aj s ich kombináciami - hviezdy, domčeky, siete.
Príklady konštrukcie rezov
Nasledujúce tri vyriešené príklady by mali pokrývať všetky triky, ktoré sme sa pri rezoch naučili:
Príklad 1: Základná konštrukcia
V prvom príklade sa "nič zvláštne" nedeje. V prvých dvoch krokoch sme pospájali dané body určujúce rezovú rovinu. Úsečky, ktoré tak vznikli ležia v stenách kocky, a teda sú stranami rezu. V treťom a v piatom kroku sme využili vetu o tom, že dve rovnobežné roviny pretína tretia rovina v dvoch rovnobežných priesečniciach. Toto je veľmi užitočná veta pri hľadaní rezov - strany rezu ležiace v protiľahlých stenách kocky sú vždy rovnobežné.
Príklad 2: Využitie prieniku rovín
Druhý príklad je o kúsok ťažší a okrem finty s rovnobežnosťou strán rezu (kroky 6 a 9) sme využili vetu, ktorá tvrdí, že ak máme dané tri roviny, z ktorých sú každé dve rôznobežné a všetky tri roviny majú spoločný bod, tak potom sa v tomto bode pretínajú aj všetky tri priesečnice týchto rovín. Pre istotu to doplním. Priamka KL leží v rovine spodnej podstavy kocky. Každý bod na priamke KL je bodom rezovej roviny a zároveň roviny spodnej podstavy kocky. Čiže je ich priesečnicou. Priamka CB je zas priesečnicou roviny spodnej podstavy a roviny pravej steny kocky. Pretože obidve priesečnice ležia v rovine podstavy, tak vzniknutý priesečník R1 nie je len fiktívny "akože-priesečník" dvoch mimobežiek premietnutých do 2D, ale je to naozajstný priesečník dvoch rôznobežných priamok. No a keďže je to priesečník priamok KL a BC, tak tento priesečník má okrem iného aj dve krásne vlastnosti: leží v rovine pravej steny kocky a leží v rovine rezu. Preto ho môžeme spojiť s bodom M a pokračovať...
Príklad 3: Rez s komplexnejšou rovinou
Posledný príklad sa síce tvári zložito, ale nie je to nič hrozné. Problém, ktorý môže nepripraveného bežného občana vydesiť je v tom, že žiadne dva body určujúce rezovú rovinu neležia v jednej rovine určenej niektorou zo stien kocky. Keď spojíme body R a Q, vznikne nám priamka, ktorá kocku "prepichne", zďaleka však nebude obsahovať niektorú zo strán rezu. Ak sa nám však podarí zistiť, kde má táto priamka prienik s rovinou podstavy kocky, tak tento bod (S) budeme môcť spojiť s bodom P, ktorý tiež leží v podstave. Priesečník roviny a priamky (s ňou rôznobežnej) sa hľadá tak, že najprv priamku vnoríme do nejakej vhodnej roviny, nájdeme priesečnicu týchto dvoch rovín. Tá bude iste rôznobežná s danou priamkou a ich priesečník je hľadaným priesečníkom danej roviny a priamky. V našej kocke sme priamku RQ preložili rovinou RQQ'. Je to rovina kolmá na podstavu. Kolmými rovinami sa priamky v kocke prekladajú dobre, keďže v kocke sú pravé uhly doslova "na každom rohu"... zostrojiť priečku, resp.
M5 - kótovanie telies
Techniky konštrukcie rezov
V applete môžete pohybovať bodmi rezu. Túto metódu používame pri rezoch ihlanov a kužeľov. Rezom je mnohouholník, ktorý má niektoré strany navzájom rovnobežné. Odpovedajúce priamky sa musia pretínať v samodružnom bode na osi kolineácie. Rezom je mnohouholník. Vo väčšine príkladoch protiľahlé strany nie sú rovnobežné.
- Použite len metódu spájania.
- Použite len metódu rovnobežnosti.
- Použite osovú afinitu.

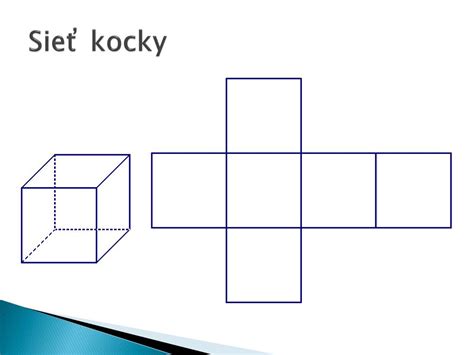

Pri zobrazení 3D objektov často využívame pravouhlé premietanie z prednej, bočnej a hornej strany, tzv. Nárys, bokorys a pôdorys sa používajú k dvojrozmernému zakresleniu trojrozmerného objektu pomocou pravouhlého premietania. Sieť telesa je rovinné zakreslenie, z ktorého je možné poskladať plášť telesa. Sieť telesa je väčšinou možné zakresliť mnohými rôznymi spôsobmi.
