Vymeniteľné plátky na sústružnícke nože: Váš sprievodca

Vymeniteľné plátky predstavujú kľúčový prvok moderného sústruženia, ktorý umožňuje efektívne a presné obrábanie rôznych materiálov. Vďaka svojej vymeniteľnosti poskytujú flexibilitu a znižujú náklady na nástroje, čo ich robí nenahraditeľnými v mnohých priemyselných odvetviach.

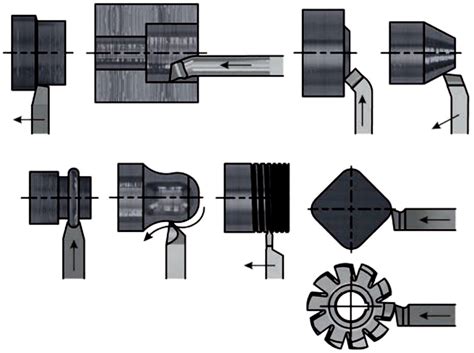

Typy vymeniteľných plátkov a ich využitie

Existuje široká škála vymeniteľných plátkov, ktoré sú špecificky navrhnuté pre rôzne typy sústružníckych operácií. Medzi najčastejšie patria:

• Plátky na závitové sústružnícke nože: Tieto plátky sú určené na výrobu vnútorných aj vonkajších závitov s rôznym stúpaním, od jemných 0,5 mm až po hrubšie 6 mm. Sú dostupné pre rôzne veľkosti držiakov, čo umožňuje prispôsobenie konkrétnym potrebám.
• Plátky typu TNMG: Tieto obojstranné plátky s 6 reznými hranami a rádiusom reznej hrany R0,4 sú ideálne pre vonkajšie aj vnútorné sústruženie. Sú zvlášť vhodné na obrábanie nerezovej ocele, ale aj bežnej ocele.
• Plátky typu CCMT: Používajú sa v špecifických sústružníckych nožoch určených na rôzne operácie.
• Plátky typu 16ER: Špecifické plátky určené pre závitové sústružnícke nože.
• Karbidové vložky (TK plátky): Tieto plátky sú vyrobené z tvrdokovu a sú vhodné na obrábanie ocele, liatiny a temperovanej liatiny.

Okrem uvedených typov existujú aj špeciálne plátky, ako napríklad tie určené na opracovanie superzliatin a nerezu, ktoré vyžadujú špeciálne akosti, napríklad SECO CP500.

Sústružnícke nože a držiaky

Vymeniteľné plátky sa upínajú do špecializovaných držiakov sústružníckych nožov. Ponuka zahŕňa:

• Sústružnícke držiaky na vnútorné zápichy: Špeciálne navrhnuté pre presné vytváranie drážok a zápichov.
• Upichovacie sústružnícke nože: Určené na oddeľovanie obrobkov alebo vytváranie drážok.
• Závitové sústružnícke nože: Pre vnútorné aj vonkajšie závity, dostupné v rôznych veľkostiach, napríklad 12x12 mm, 16x16 mm a 20x20 mm.
• 45 stupňové sústružnícke nože: Používajú sa na špecifické typy obrábania pod uhlom.
• Stranové a dokončovacie nože: Pre sústruženie pozdĺž povrchu obrobku a dosiahnutie hladkého povrchu.

Niektorí výrobcovia, ako napríklad Sandvik Coromant a Mitsubishi, ponúkajú špičkové sústružnícke plátky a nože vysokej kvality.

Frézovanie s vymeniteľnými plátkami

Princíp vymeniteľných plátkov sa uplatňuje aj pri frézovaní. Existujú:

• Stopkové frézy: Určené na rohové a čelné frézovanie, dostupné v priemeroch Ø16, Ø20 a Ø25 mm. Niektoré modely umožňujú vnútorné chladenie.
• Čelné, rohové frézy (90 stupňové): Nástrčné frézovacie hlavy pre čelné a rohové frézovanie.

Ďalšie nástroje a príslušenstvo

Okrem sústružníckych nožov a fréz sa v oblasti obrábania stretávame aj s:

• Rádiusovými nožmi: S rádiusmi R4, R5, R6.
• Pneumatickými odihlovačmi: Pre rýchle a efektívne odstránenie otrepov.
• Brúsnym papierom: Pre finálne úpravy povrchu.

Pri výbere vymeniteľných plátkov je dôležité zohľadniť materiál obrobku, požadovanú presnosť, typ operácie a odporúčania výrobcu nástrojov. Správny výber a použitie vymeniteľných plátkov výrazne prispieva k produktivite, kvalite obrábania a životnosti nástrojov.
