Trubkový výmenník tepla, známy tiež ako plášťovo-trubkový alebo bazénový výmenník tepla, je neoddeliteľnou súčasťou procesov výmeny tepla v priemysle. Skladá sa z rúr, ktoré umožňujú prietok látok, a vonkajších obalov, tvoriacich plášť. Vďaka tomuto riešeniu je tepelná energia prenášaná medzi dvoma rôznymi látkami. Tento výmenník nachádza široké uplatnenie v rôznych odvetviach, ako je chemický priemysel, energetika alebo potravinárstvo. Výkonnosť produkcie aj bezpečnosť procesov často závisia od správneho fungovania trubkového výmenníka tepla. Preto stojí za to poznať jeho princípy fungovania a výhody, ktoré môže priniesť v priemysle.
Trubkový výmenník tepla slúži na efektívnu výmenu tepla medzi kvapalinami s rôznymi teplotami. Je to zariadenie pozostávajúce z rúr, cez ktoré pretekajú dva nezávislé prúdy kvapalín. Jeden prúd je o vyššej teplote a druhý o nižšej. Výmena tepla prebieha prostredníctvom vedenia a prenosu tepla medzi týmito kvapalinami.

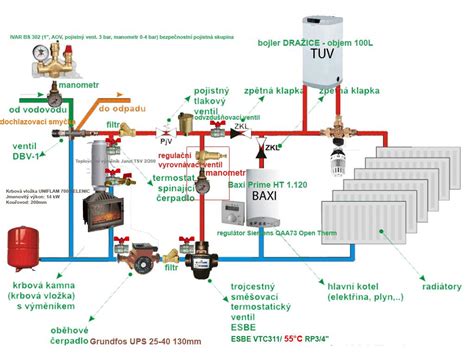

Trubkový výmenník tepla môže byť použitý v rôznych odvetviach, ako je chemický priemysel, energetika alebo potravinársky priemysel. Používa sa na chladenie, ohrev alebo rekuperáciu tepla. Trubkový výmenník tepla je zariadenie, ktoré nachádza široké uplatnenie v rôznych odvetviach priemyslu. Jednou z hlavných oblastí, kde je nevyhnutný, je chemický priemysel. Ďalším sektorom, v ktorom sa tieto zariadenia využívajú, je potravinársky priemysel. Okrem toho sú trubkové výmenníky tepla nezastupiteľné v ropnom a plynárenskom priemysle. Slúžia na efektívne kondenzovanie a odparovanie látok, ako je ropa alebo zemný plyn. Tento proces je nevyhnutný pri ťažbe, spracovaní a preprave týchto surovín. Vďaka rôznym aplikáciám hrajú trubkové výmenníky tepla kľúčovú úlohu v efektívnom fungovaní mnohých odvetví priemyslu. Stojí tiež za zmienku nepriemyseľné využitie trubkových výmenníkov.
Princíp fungovania
Trubkový výmenník tepla je zariadenie používané na prenos tepla medzi dvoma kvapalinami. Skladá sa z valcového plášťa s tenkostennými rúrami umiestnenými v ňom. Táto konštrukcia poskytuje väčšiu plochu na výmenu tepla, čo prispieva k efektívnejšiemu prenosu tepelnej energie medzi kvapalinami. Trubkové výmenníky tepla sú široko používané v rôznych odvetviach, ako je chemický priemysel, potravinársky priemysel alebo energetika. Môžu byť využívané na vykurovanie, chladenie alebo rekuperáciu tepla. Vďaka svojej konštrukcii a vlastnostiam sú trubkové výmenníky tepla mimoriadne efektívnym a populárnym riešením umožňujúcim kontrolu teploty tekutých médií v rôznych technologických procesoch.
Princíp fungovania výmenníka tepla rúrka v rúre je založený na prúdení dvoch tekutín cez systém rúrok. Jedna tekutina prúdi vnútornou rúrkou, zatiaľ čo druhá prúdi vonkajším plášťom, ktorý obklopuje vnútornú rúrku. Teplo sa prenáša cez stenu vnútornej rúrky z jednej tekutiny do druhej.
Existujú dva základné typy prúdenia tekutín vo výmenníku rúrka v rúre:
- Súhlasné prúdenie: Obe tekutiny prúdia rovnakým smerom.
- Protiprúdové prúdenie: Tekutiny prúdia proti sebe, čo zvyšuje efektivitu prenosu tepla.
Protiprúdové usporiadanie je efektívnejšie, pretože umožňuje dosiahnuť väčší teplotný rozdiel medzi tekutinami na oboch koncoch výmenníka.
Konštrukcia a materiály
Rúrky v plášťovo-trubkovom výmenníku tepla sú kľúčovým prvkom v procese výmeny tepla. Konštrukcia rúr závisí od pracovných podmienok, preto sa na ich výrobu používajú rôzne materiály. Oceľ sa bežne používa vďaka svojej trvanlivosti a odolnosti voči korózii. Niklové zliatiny sa využívajú v prípade agresívnych chemických podmienok. Medené zliatiny sú preferované vďaka svojej vysokej tepelnej vodivosti. Naopak, titánové zliatiny sa používajú v náročných pracovných podmienkach, kde je dôležitá mechanická pevnosť a odolnosť voči vysokým teplotám.
Plášť trubkového výmenníka tepla je prvkom valcovitého tvaru, ktorý obklopuje rúrky a vytvára komoru. Vďaka prúdeniu médií dochádza k výmene tepla. Samotná štruktúra plášťa, niekedy v kombinácii s prepážkami, umožňuje lepšie miešanie médií a urýchľuje proces výmeny tepla. Okrem toho trubkové výmenníky znižujú riziko tvorby usadenín a zanášania, čo prispieva k dlhšej životnosti zariadenia, čím získavajú hlavnú výhodu oproti doskovým výmenníkom.
Príruby v trubkovom výmenníku tepla sú krátke potrubia, ktoré spájajú plášť alebo hlavy s rúrkami. Prívodnými prírubami je médium dodávané do výmenníka.
Aplikácie
Trubkový výmenník tepla je zariadenie slúžiace na efektívny prenos tepla medzi dvoma rôznymi médiami bez ich priameho kontaktu a miešania. V našom príklade sa pozrieme na veľmi typický prípad, ktorý sa často vyskytuje v priemysle.
V výrobnom procese minerálny olej prekračuje povolenú teplotu. Ak ho chceme ochladiť, môžeme použiť výmenník, napríklad trubkový výmenník tepla. Chladiacou kvapalinou v tomto prípade môže byť studená voda, ktorá prúdi cez rúrky výmenníka tepla. Rozohriaty olej cirkuluje v druhom okruhu (plášťovom) - po vonkajšej strane rúrok. Horúci olej, prúdiaci cez výmenník tepla, odovzdáva teplo cez povrch rúrok vode s nižšou teplotou.
Bazénový výmenník je dobrým príkladom trubkového výmenníka. Slúži na ohrev vody v bazéne. Bazénové výmenníky môžu byť vyrobené z rôznych materiálov, ako je titán alebo nerezová oceľ (316L). Oba tieto materiály sú odolné voči korózii (titán aj v prostredí morskej/slanej vody), čo je dôležité pri použití v bazénoch. Vďaka trubkovej štruktúre bazénový výmenník zabezpečuje efektívnu výmenu tepla medzi vykurovacím médiom a ohrievanou vodou.
Priemyselné aplikácie
- Chemický priemysel: Používajú sa pri rôznych chemických procesoch, ako je destilácia, rektifikácia, absorpcia a extrakcia.
- Potravinársky priemysel: Uplatňujú sa pri pasterizácii, chladení a ohrievaní potravín.
- Energetika: Sú súčasťou elektrární, teplární a systémov chladenia.

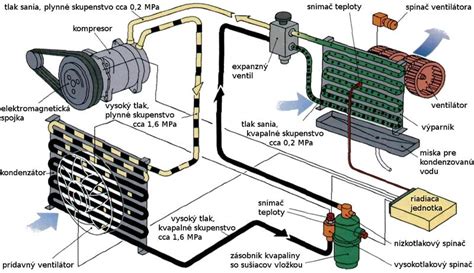

- Klimatizácia a chladenie: Používajú sa v klimatizačných systémoch, chladiacich zariadeniach a tepelných čerpadlách.
Konkrétne sa využívajú v:
- Odparkách
- Sušiarňach
- Chladiacich zariadeniach
- Tepelných čerpadlách
Výmenníky tepla sú dôležité pre:
- Prestup tepla
- Prestup látky
Používajú sa aj pri destilácii a rektifikácii, absorpcii a extrakcii.
Výhody a nevýhody
Výmenníky tepla rúrka v rúre majú niekoľko výhod:
- Jednoduchá konštrukcia a údržba
- Možnosť použitia rôznych materiálov
- Vhodné pre malé prietoky tekutín
Na druhej strane, majú aj určité nevýhody:
- Nižšia účinnosť v porovnaní s inými typmi výmenníkov tepla
- Väčšie rozmery pre daný výkon
Špecializované návrhy a výroba
Špecializujeme sa na individuálne návrhy a výrobu výmenníkov tepla obsahujúcich zväzok fieldových rúrok. Prvým krokom tohto je navrhnutie výmenníka tepla, ktoré predstavuje zásadnú fázu v celom procese. Pri projektovaní priemyselných výmenníkov zadávateľ špecifikuje požiadavky na zariadenie. Tieto požiadavky následne transformujeme do konkrétneho zadania, z ktorého vytvoríme návrh výmenníka tepla na schválenie. Ten potom tvorí vykonávaciu špecifikáciu pre následnú výrobu výmenníka tepla. Celý proces výroby priemyselných výmenníkov prebieha u našich dlhodobo osvedčených výrobcov. Skúsení odborníci dôsledne dozerajú na celý priebeh výrobného procesu priemyselných výmenníkov, aby zaistili kvalitu každého zákazkového výmenníka.
Výmenníky tepla s fieldovými rúrkami sú vhodné pre aplikácie, kde je nutná dobrá čistiteľnosť vonkajšieho povrchu teplovýmenných rúrok pre veľký výskyt TZL (tuhých znečisťujúcich látok), alebo je potrebné naniesť plastový povlak z dôvodu agresívneho prostredia.
PLNĚ AUTOMATICKÁ TECHNOLOGIE PRO VÝROBU SPIRÁL PRO VÝMĚNÍKY TEPLA🌀🌀
Technické špecifikácie a materiály
Stručný popis: Rúrkový výmenník tepla je efektívne priemyselné zariadenie používané na prenos tepla medzi dvoma kvapalinami, zvyčajne v chemických, energetických a HVAC systémoch.
Štandard: ASTM A249, ASTM A 213
Materiál: 304, 316, 321 atď.
Povrch: Žíhané a morené
Proces: Studený úsvit, studený val
Špecifikácie rúrkového výmenníka tepla:
- Stupeň: 304, 316, 321 atď.
- Špecifikácie: ASTM A 213, ASTM A249/ ASME SA 249
- Stav: Žíhané a morené, žiarivo žíhané, leštené, ťahané za studena, MF
- Dĺžka: Prispôsobené
- Technika: Valcované za tepla, valcované za studena, ťahané za studena, extrúzna rúra
- Osvedčenie o skúške mlyna: EN 10204 3.1 alebo EN 10204 3.2
Metódy utesňovania a testovania
Tesnosť výmenníkov tepla je kľúčová, pretože priamo ovplyvňuje účinnosť, bezpečnosť a spoľahlivosť zariadenia. Dobré tesnenie zabraňuje úniku kvapaliny, zabezpečuje správnu prevádzku výmenníka tepla a zvyšuje účinnosť prenosu tepla.
Používajú sa nasledujúce metódy:
- Tlaková skúška: Pred uvedením do prevádzky alebo počas pravidelnej údržby skontrolujte tesniaci výkon tlakom. Ak tlak počas skúšky klesne, môže to znamenať netesnosť.
- Detekcia úniku plynu: Na kontrolu výmenníka tepla, či nevykazuje známky úniku plynu, použite detektory úniku plynu (napríklad hélia alebo dusíka).
- Vizuálna kontrola: Pravidelne kontrolujte stav tesniacich komponentov, či nevykazujú známky opotrebovania, ako sú praskliny alebo starnutie, a v prípade potreby ich ihneď vymeňte.
- Monitorovanie teplotných zmien: Monitorujte zmeny teploty vo výmenníku tepla; abnormálne teplotné výkyvy môžu naznačovať netesnosť alebo poruchu tesnenia.
