Ak staviate nový rodinný dom alebo riešite rozsiahlu rekonštrukciu elektroinštalácie, uzemnenie a pospojovanie rozhodnú o tom, či vám budú ističe, prúdové chrániče, bleskozvod a SPD skutočne fungovať. Uzemnenie a pospojovanie tvoria „neviditeľný základ“ bezpečnej elektroinštalácie. Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii.

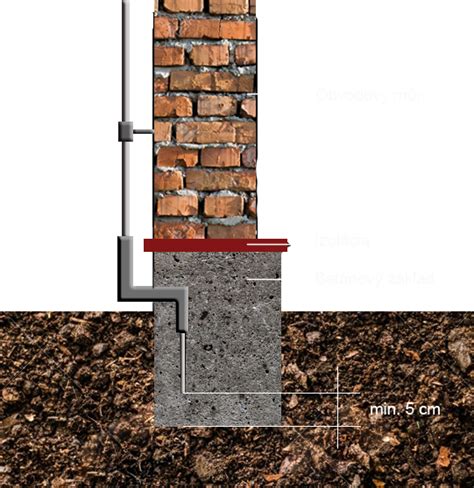

Čo je základový uzemňovač a prečo je dôležitý?
Základový uzemňovač je nevyhnutnou súčasťou bezpečnej elektroinštalácie. Jeho hlavnou úlohou je odviesť poruchové prúdy do zeme. Najčastejšie sa na jeho realizáciu používa pásovina Fe/Zn (napr. 30×4 mm) alebo guľatina Fe/Zn (napr. Ø10 mm). Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby.
V samotných základoch je výhodnejšia pásovina 30×4 mm Fe/Zn. Má veľkú styčnú plochu betón-kov-zemina, znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby. Guľatina Ø10 mm Fe/Zn má prierez približne 78,5 mm² a v praxi sa používa najmä na vývody zo základov - spája výhody dostatočného prierezu a dobrej tvarovateľnosti.
Príklad - bungalov so základovou doskou: Projektant navrhne obvodový základový uzemňovač z pásoviny 30×4 mm Fe/Zn vedený po obvode dosky. V každom rohu sú pripojené vývody z guľatiny Ø10 mm Fe/Zn (svorky SR 03 B) pre zvody bleskozvodu a samostatný vývod k HUS v technickej miestnosti.
Životnosť základového uzemňovača závisí aj od prostredia, v ktorom sa nachádza. Samotná pásovina alebo guľatina Fe/Zn v betóne pri správnom krytí zvyčajne nevyžaduje dodatočný náter. Hliník je bežný materiál pre vedenia, ale pre trvalé zemniče v betóne a zemine je nevhodný. Priamy kontakt rôznych kovov môže vytvárať galvanické články, ktoré urýchľujú koróziu menej ušľachtilého kovu.

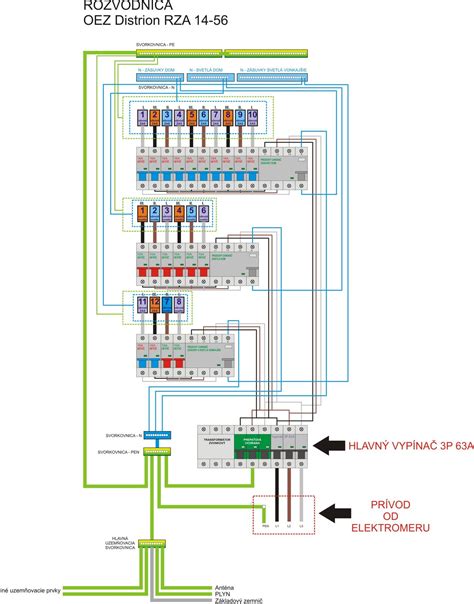

Hlavné pospojovanie (HUS) a doplnkové pospojovanie

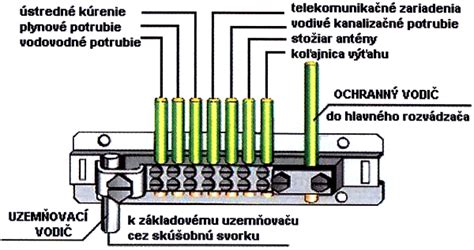

Hlavné pospojovanie (hlavné ekvipotenciálne pospojovanie) spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Prieres vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii.
Príklad - typické hlavné pospojovanie: V technickej miestnosti je osadená ekvipotenciálna svorkovnica označená ako HUS.
Doplnkové pospojovanie sa rieši v priestoroch so zvýšeným rizikom - typicky v kúpeľni, okolo bazéna, pri kotolni, tepelnom čerpadle, technológii FVE alebo strojových zariadeniach. Doplnkové pospojovanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom.
Koncept uzemnenia a typy napájacích sústav

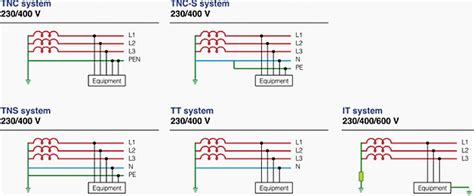

Koncepcia uzemnenia rodinného domu závisí od typu napájacej sústavy - najčastejšie TN-C-S alebo TT. V sústave TN-C-S prichádza do objektu spravidla vodič PEN, ktorý sa v určenom mieste (elektromerová skriňa alebo hlavný rozvádzač) rozdeľuje na PE a N. V tejto sústave sa na ochranu pred úrazom elektrickým prúdom využíva kombinácia automatického odpojenia napájania (ističe, poistky) a prúdových chráničov (RCD).
V sústave TT má objekt vlastnú uzemňovaciu sústavu oddelenú od uzemnenia distribútora. Ochrana pred úrazom elektrickým prúdom je postavená primárne na prúdových chráničoch.
Tip: Typ napájacej sústavy (TN-C-S alebo TT), miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte.
Bleskozvod a ochrana pred prepätím (SPD)
Ak sa na dome realizuje bleskozvod podľa STN EN 62305, musí byť súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje podľa toho, či ide o rodinný dom, ale podľa výpočtu rizika podľa STN EN 62305-2. Norma požaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy.
Príklad - bungalov 10×12 m, LPS III: Obvod domu je 44 m. Pri maximálnom rozstupe zvodov cca 15 m vychádzajú minimálne 3 zvody. Projektant ich rozmiestni tak, aby boli zvody pravidelne po obvode.
Okrem samotného bleskozvodu je dôležitá aj vnútorná ochrana pred prepätím. Pri hlavných SPD typu 1/T1+T2 sa v rodinných domoch používa typicky vodič Cu min. 16 mm² s čo najkratšou dĺžkou vodiča k PE/HUS.
FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia. Nosná konštrukcia panelov je buď v bezpečnej separačnej vzdialenosti, alebo je priamo zahrnutá do LPS.
Elektrická prípojka: Proces a náklady
Elektrická prípojka patrí medzi najdôležitejšie inžinierske siete, ktoré sa realizujú ešte pred samotnou výstavbou rodinného domu. Proces realizácie prípojky začína podaním žiadosti na adresu príslušnej distribučnej spoločnosti. Cena jednoduchej prípojky začína na 700 eurách vrátane materiálu.
Proces zriadenia elektrickej prípojky zahŕňa:**
Náklady na elektrickú prípojku:**
Pri rekonštrukcii elektrickej prípojky je možné ponechať pôvodnú časť prípojky ako prívod len vtedy, ak neprechádza vnútornými priestormi budovy a ak sú urobené vhodné opatrenia na zamedzenie neoprávneného odberu. Staré prípojky majú často opotrebované svorky a hliníkové vodiče sa v nich uvoľňujú, čo môže viesť k požiaru alebo úrazu elektrickým prúdom.
Schéma zapojenia spálne.
Časté chyby pri elektroinštalácii, uzemnení a bleskozvode
Nesprávne alebo nedostatočné uzemnenie je častým problémom. Medzi ďalšie chyby patria:
- Chýbajúci alebo nedostatočný základový uzemňovač - riešenie až po dokončení stavby je drahšie a menej účinné.
- Neexistujúce alebo slabé hlavné pospojovanie - HUS „niekde“ v rozvádzači bez jasného pripojenia všetkých kovových rozvodov.
- Neprepojenie bleskozvodu a uzemňovacej sústavy - samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku.
- Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením - zhoršenie účinnosti prepäťovej ochrany.
- Nekvalitné spoje a korózia - použitie nevhodných svoriek, neprofesionálne zvary, chýbajúca povrchová úprava spojov v zemi.
- Neoznačené vývody uzemňovača a skúšobné svorky - po dokončení stavby ich nie je možné bezpečne nájsť.
- Ostrovné uzemnenia - samostatná „tyčka“ pre FVE, osobitná pre dom, ďalšia pre TČ.
Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.
Konkrétne riešenie vždy určuje projektant podľa noriem STN a podmienok stavby. Niektoré doplnenia sú možné (doplnkové pospojovanie, SPD, doplnkové zemniče), ale základový uzemňovač a časť bleskozvodu sa po dokončení stavby realizujú veľmi ťažko a draho.
