Všimli ste si žlté plamene, keď je horák zapnutý? Začali sa na riade objavovať sadze? Absolútne nechápeš, čo sa deje? Problém je rozšírený a riešenie je jednoduché. Povieme vám, ako nahradiť trysky v plynovom sporáku a odhaliť technologické jemnosti.
Plynový sporák alebo plynová varná doska patrí medzi najčastejšie používané plynové spotrebiče v slovenských domácnostiach. Spoľahlivé fungovanie horákov na týchto plynových spotrebičoch je kľúčové nielen pre pohodlné varenie, ale aj pre bezpečnosť celej domácnosti. Ak ste si všimli, že plameň na horákoch je slabý, žltý, nerovnomerný alebo zhasína (prská alebo je prerušovaný), je najvyšší čas venovať pozornosť tryskám.
Slabý, žltkastý alebo prerušovaný plameň na plynovom horáku zvyčajne signalizuje problém s prívodom plynu alebo s nedostatočným prístupom vzduchu. Najčastejším dôvodom je zanesená alebo čiastočne upchatá tryska - malý otvor, ktorým prúdi plyn k horáku. Trysky sa môžu časom upchávať mastnotou, prachom, nečistotami z potravín alebo karbonizovanými usadeninami.
Neefektívne horenie plynu v dôsledku zanesených trysiek môže zvýšiť vašu spotrebu plynu až o 15 %. Okrem vyšších nákladov predstavuje riziko aj neúplné spaľovanie, pri ktorom vzniká neviditeľný, ale nebezpečný oxid uhoľnatý (CO).
Čo je to tryska a aký je jej účel?
Tryska alebo vstrekovač je jedným z hlavných komponentov plynového sporáka. Zabezpečuje prívod modrého paliva do horáka v dostatočnom objeme a požadovanom tlaku. Bez trysky by bola prevádzka plynového sporáka nemožná.
Plyn sa z plynového potrubia alebo z tlakovej fľaše privádza do plynovodu, ktorý je neoddeliteľnou súčasťou plynového sporáka. Ďalej palivo prechádza dýzou, vstupuje do tela horáka, kde sa zmieša so vzduchom a až potom sa zapáli a prechádza cez rozdeľovače.
Tvar dýzy pripomína skrutku, v hlave ktorej je priechodný otvor. Priemer otvoru musí zodpovedať tlaku privádzaného paliva a výkonu horáka. Je potrebné vziať do úvahy, že tlak hlavného plynu a plynu vo fľašiach je výrazne odlišný, preto bude priemer dýzy pre tieto druhy paliva odlišný.
Prúd reguluje tlak a zaisťuje, že plyn vstupuje do horáka v požadovanom objeme, ktorý zodpovedá objemu vzduchu potrebného pre normálny proces spaľovania.
Aby ste zabezpečili čo najefektívnejšiu prevádzku kachlí, eliminovali uvoľňovanie škodlivých produktov, faktor fajčenia a normalizovali spotrebu paliva, potrebujete nainštalovať vstrekovače, rozmery a priemer výstupného otvoru zodpovedajú požiadavkám výrobcu plynového sporáka.
Typy trysiek a ich charakteristiky
Trysky sú vyrobené z mosadze, ktorá je tepelne stabilná, trvácna a odolná voči korózii. Na koncovej časti je označenie, ktoré zobrazuje informácie o priechodnosti dýzy. Jednotky merania sú objem plynu v kubických centimetroch, ktorý môže tryska prejsť za 1 minútu.
Trysky pre hlavný a plyn vo fľašiach sa líšia dĺžkou závitu a priemerom kanála prívodu plynu, čo je spojené s rôznym tlakom prívodu paliva. Tlak vo valci prevyšuje tlak v plynovom potrubí, čo vysvetľuje menší priemer v hlave zodpovedajúcej trysky.
Trysky môžu byť dvojakého typu:
- Na zemný plyn: líšia sa väčším priemerom otvoru a skráteným telesom.
- Na skvapalnený plyn (LPG): líšia sa menším priemerom otvoru a predĺženým telom, čo je spojené s vyšším tlakom.
Priemer otvoru v dýze musí zodpovedať tlaku plynu a výkonu horáka:
| Horák | Priemer (mm) pri tlaku 20 Bar | Priemer (mm) pri tlaku 50 Bar | Priemer (mm) pri tlaku 30 Bar |
|---|---|---|---|
| Veľký | 1.15 | 0.6 | 0.75 |
| Stredný | 0.92 | 0.55 | 0.65 |
| Malý | 0.75 | 0.43 | 0.5 |
| Rúra | 1.2 | 0.65 | 0.75 |
Priemery otvorov, stúpanie závitu a dĺžka dielu sú v tryskách rôzne. Rozmery priemeru kanála sú vyrazené na hlave dielu (v stotinách mm, oveľa menej často je označenie v mm).
Do roku 2009 sa vyrábali trysky na taniere so stúpaním závitu 1 mm. Väčšina nových kachlí vyrobených od roku 2009 má trysky so závitom 0,75 mm.
Ako spoznať upchaté trysky
Najčastejšie prejavy upchatej trysky na plynovom spotrebiči si môžete všimnúť hneď pri zapnutí horáka. Všimli ste si žlté plamene, keď je horák zapnutý? Začali sa na riade objavovať sadze? Absolútne nechápeš, čo sa deje? Odchýlky v činnosti trysiek sú okamžite viditeľné, sú viditeľné žltými a červenými plameňmi a sadzami na riade.
Upchaté trysky na plynovom sporáku sa najčastejšie prejavujú slabým alebo nerovnomerným plameňom. Ak plameň namiesto rovnomernej modrej farby horí do žlta alebo oranžova, ide o jasný signál neúplného spaľovania plynu. Tento stav vzniká vtedy, keď mastnota, prach alebo drobné zvyšky jedla obmedzia prietok plynu cez malý otvor trysky.
Ďalším typickým príznakom je oneskorené zapálenie horáka alebo jeho samovoľné zhasínanie. V praxi to znamená, že po otočení gombíka plyn síce prúdi, ale plameň sa vytvorí až po niekoľkých sekundách alebo vôbec.
V extrémnych prípadoch môže byť cítiť mierny zápach plynu, čo už predstavuje bezpečnostné riziko a čistenie by sa nemalo odkladať.
Zanesené trysky zhoršujú kvalitu plameňa a vedú k zníženiu množstva vytvoreného tepla. Okrem toho sa zvyšuje spotreba paliva, čo je nežiaduce pre majiteľov zariadení na skvapalnený plyn. Táto skutočnosť nebude vyhovovať ani majiteľom bytov s inštalovanými plynomermi.
Čistenie a údržba trysiek
Zanesené trysky zhoršujú kvalitu plameňa a vedú k zníženiu množstva vytvoreného tepla. Okrem toho sa zvyšuje spotreba paliva, čo je nežiaduce pre majiteľov zariadení na skvapalnený plyn. Táto skutočnosť nebude vyhovovať ani majiteľom bytov s inštalovanými plynomermi.
Na čistenie trysiek budete potrebovať:
- Univerzálne produkty - sóda alebo ocot, prostriedok na umývanie riadu
- Čistič riadu
- Zubná kefka
- Tenký drôt alebo ihla
Práca začína odstránením uhlíkových usadenín, sadzí a mastnoty z oblasti, kde sa nachádza tryska. Trysku treba odskrutkovať a namočiť do čistiaceho prostriedku, roztoku sódy alebo octu.
Na čistenie vstrekovačov nie sú potrebné žiadne špeciálne nástroje, potrebujete len tenký drôt, zubnú kefku a čistiaci prostriedok. Vonkajší povrch je možné čistiť zubnou kefkou a bežným domácim čistiacim práškom. Otvor trysky by sa mal čistiť ihlou, niekedy je opodstatnené prefúknutie čerpadlom alebo kompresorom.

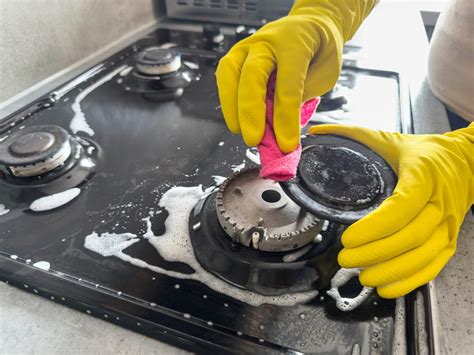

Správny postup, ako vyčistiť trysky na plynovom sporáku, je rozhodujúci pre bezpečnosť aj funkčnosť spotrebiča. Pred samotným čistením je nevyhnutné vypnúť prívod plynu a nechať sporák úplne vychladnúť. Tento krok netreba podceňovať, pretože aj malé množstvo unikajúceho plynu môže pri manipulácii predstavovať riziko.
Na čistenie trysiek nepotrebujete špeciálne servisné náradie. Vo väčšine prípadov postačí jemná ihla alebo špendlík, mäkká kefka, teplá voda, saponát a suchá handrička. Dôležité je používať len tenké a hladké predmety, aby sa nepoškodil otvor trysky. Jeho priemer je presne kalibrovaný a jeho zväčšenie by mohlo viesť k nesprávnemu spaľovaniu.
Samotné čistenie začína demontážou horákov, ktoré sa zvyčajne dajú jednoducho zložiť bez náradia. Po ich odstránení sa odkryjú trysky, ktoré sú umiestnené v strede každého horáka. Jemnou ihlou opatrne odstráňte nečistoty z otvoru, pričom netlačte a nerozširujte otvor.
Následne sa odporúča trysky aj horáky umyť v teplej vode so saponátom, aby sa rozpustila mastnota. Po umytí je kľúčové všetky časti dôkladne vysušiť, pretože zvyšková vlhkosť môže negatívne ovplyvniť zapálenie plynu.
Raz ročne si nechajte spotrebič skontrolovať odborníkom. Odporúčaná frekvencia vykonávania procedúry čistenia je raz ročne.
Výmena trysiek na plynovom sporáku
Ak čistenie trysiek neprináša výsledky alebo sa rozhodnete prejsť z jedného typu modrého paliva na druhý (napr. z hlavného plynu na plyn vo fľašiach), potom je výmena trysiek jednoducho nevyhnutná. Je potrebné vziať do úvahy, že neexistujú žiadne univerzálne trysky. Každý model má svoje vlastné charakteristiky.
Preto, ak je úlohou znovu vybaviť sporák, musíte si kúpiť súpravu trysiek špeciálne pre jednotku danej značky. Takúto súpravu si môžete kúpiť takmer v každom špecializovanom obchode s plynovými zariadeniami. Ak nie je k dispozícii, vždy sa môžete obrátiť na oficiálneho výrobcu alebo jeho zástupcu.
Príprava sporáka na výmenu trysiek
Príprava na prácu na výmene trysiek v plynovom sporáku začína vypnutím hlavného ventilu prívodu plynu alebo zatvorením ventilu na fľaši. Ďalej musíte odstrániť rošt a odstrániť horáky. Všetka táto práca sa vykonáva jednoducho a nevyžaduje žiadne nástroje.
Po odstránení horákov vidíme, že prístup k tryskám nie je možný bez demontáže stola - horný kovový panel zaistený skrutkami. Na demontáž stola je potrebné odstrániť skrutky pomocou krížového skrutkovača. Po odstránení skrutiek sa stôl jednoducho zdvihne.
Stôl sa niekedy kvôli mastnote nedá tak ľahko odstrániť, zdá sa, že je prilepený k telu. V takom prípade ho treba vypáčiť skrutkovačom alebo silným nožom. Po vybratí stola je potrebné korpus a samotný stôl dôkladne očistiť od nečistôt.
Po odstránení krytu uvidíme dva kovové pásy, ktoré sú akýmisi vodidlami a nazývajú sa traverzy. Kryty každého zo štyroch horákov sú pripevnené k traverze.
Postup výmeny trysiek varnej dosky
Krok 1: Odstráňte rošt zo sporáka a odstráňte všetky horáky.
Krok 2: Po odskrutkovaní upevňovacích skrutiek odstráňte (nadvihnite) horný panel.
Krok 3: Na uvoľnenie horáka použite krížový skrutkovač na odskrutkovanie dvoch skrutiek zaisťujúcich jeho konštrukciu.
Krok 4: Pomocou plochého skrutkovača odstráňte držiak (zakrivenú dosku) zo strany rukoväte kohútika, čím sa uvoľní trubica privádzajúca plyn do horáka. Vezmite rúrku na stranu.
Krok 5: Odpojte druhý koniec rúrky od sedadla odstránením upevňovacej dosky prstami alebo pomocou klieští.
Krok 6: Použite vhodný kľúč (napr. 8 mm a 14 mm) na odskrutkovanie starej trysky. Môže byť potrebné najprv priskrutkovať maticu, aby sa zabránilo otáčaniu celej rúrky.
Krok 7: Po odskrutkovaní starej trysky ju vymeňte za novú. Tesniaci krúžok je tiež vhodné vymeniť.
Krok 8: Zmontujte celú zostavu v opačnom poradí.
Podobná operácia sa vykonáva pre zostávajúce horáky varnej dosky.
Výmena trysky rúry
Rúry plynových sporákov môžu mať jeden (spodný) alebo dva (horný na grilovanie a spodný) horáky. Na starších sporákoch je prívod plynu vľavo (bočná orientácia) a trysky sú tiež umiestnené na ľavej strane rúry.
Krok 1: Úplne otvorte spodné dvierka zásuvky sporáka, čo vám umožní úplne otvoriť dvierka rúry.
Krok 2: Odstráňte dno komory rúry potiahnutím smerom k sebe.
Krok 3: Odskrutkujte dve skrutky zaisťujúce horák. Odstráňte horák.
Krok 4: Tryska sa nachádza v tele dýzy za stenou platne na ľavej strane. Ak nie je príliš zaseknutá, môžete ju jednoducho odskrutkovať pomocou rúrkového kľúča a na jeho miesto nainštalovať nový.
Krok 5: Ak je tryska zaseknutá, možno bude potrebné demontovať bočnú stenu sporáka, aby ste získali prístup k plynovému vedeniu a matici, ktorá drží teleso trysky.
Krok 6: Po uvoľnení telesa dýzy zo steny rúry môžete spracovať závitové pripojenie a jednoducho odskrutkovať dýzu.
Krok 7: Po odskrutkovaní starej trysky ju vymeňte za novú a zmontujte rúru v opačnom poradí.
Inštalácia plynovej varnej dosky svojpomocne - najväčšia častá chyba!
Pri premene sporáka na plyn z valca sa vymieňajú nielen trysky. V takom prípade sa zvyčajne mení aj reduktor plynu.
Použitie nadmernej sily môže poškodiť plynovú trubicu alebo trysku, čo môže mať za následok vážnejšie opravy kachlí alebo poruchu trysky. Preto tam, kde sú špeciálne oblasti kľúčov...
