Použitie ochrannej rúry plynu zohráva kľúčovú úlohu v bezpečnej a spoľahlivej prevádzke plynových rozvodov. Okrem mechanickej ochrany rúr pred poškodením počas inštalácie a prevádzky zabezpečuje aj odvod prípadného úniku plynu na miesto, kde je ho možné ľahko identifikovať. Tento článok sa zameriava na rôzne aspekty použitia ochrannej rúry plynu, jej výhody a dôležitosť pre bezpečnosť.
Funkcie a Výhody Ochranných Rúr pre Rozvody Plynu
Plastové chráničky MARROY® alebo EUROGAS pre rozvody plynu zohrávajú kľúčovú úlohu v bezpečnej a spoľahlivej prevádzke plynových rozvodov. Ochranné rúry pre rozvody plynu ponúkajú celý rad výhod, ktoré prispievajú k zvýšeniu bezpečnosti a spoľahlivosti celého systému.
Mechanická Ochrana a Bezpečnosť
Plastové chráničky MARROY® sa používajú najmä ako ochrana rôznych typov rúr pred mechanickým poškodením počas montáže a neskôr aj pri prevádzke. Obrovskou výhodou žltých ochranných rúrok pre plyn MARROY® je ich vysoká mechanická odolnosť a pevnosť.
Identifikácia Úniku Plynu
Ďalšou dôležitou funkciou žltých chráničiek pri rozvodoch plynu je odvedenie prípadného úniku plynu z ťažko prístupných miest do priestoru, kde sa dá pomerne rýchlo a bezpečne identifikovať. Spolu s ďalšími bezpečnostnými prvkami, ako sú protipožiarne armatúry a nadprietokové poistky, sú zárukou spoľahlivej a bezpečnej prevádzky každého plynového rozvodu.
Všestrannosť Použitia

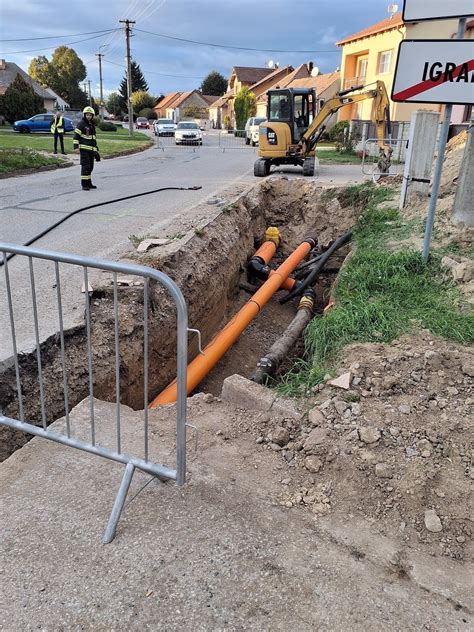

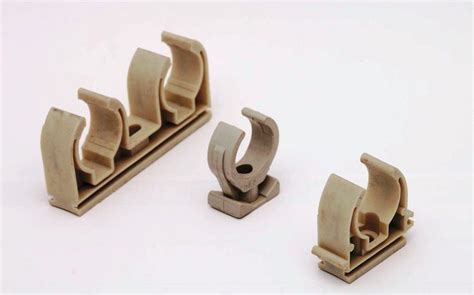

Flexi chránička pre rozvody plynu z polypropylénu dokáže zabezpečiť základnú ochranu rúr v exteriéri pri inštalácii do výkopu v zemi, ale takisto v interiéri pri montáži do podlahy alebo steny.
Široká Ponuka a Kompatibilita
Bezkonkurenčná ponuka plastových ochranných rúrok MARROY® pre rozvody plynu začína od vnútorného priemeru 13 mm a končí až pri vnútornom priemere chráničky 54 mm. Vďaka širokej ponuke a praktickému 25 m baleniu si získala veľkú popularitu medzi profesionálmi z oboru TZB. Ochranné plastové rúrky sú súčasťou kompaktného systému MARROY®, ktorý je neustále dopĺňaný o nové produkty a ponúka tak spoľahlivú alternatívu oproti tradičným výrobcom a dodávateľom.
Vlastnosti Obrannej Rúrky uniFLEXX 18 Žltá (MARROY®)
- Vhodná pre všetky typy rúr s vonkajším priemerom do 17 mm
- Vysoká mechanická pevnosť 320 N
- Prevádzková teplota od -25°C až do +110°C
- Praktické balenie 25 m
- Široká ponuka až do priemeru 54 mm
- Vysoká ohybnosť resp. flexibilita
- Bezpečná ochrana všetkých typov rúr
- Jednoduchá inštalácia
- Záruka 2 roky
Použitie Ochranné Rúry Plynu
- Ochrana rúr pre rozvody plynu
- Možnosť inštalácie vo výkopoch v zemi
- Možnosť inštalácie do podlahy alebo steny
PE plynové potrubie a všetko, čo potrebujete na jeho inštaláciu
Rúry od firmy Pipelife-Fatra sú určené k uloženiu v zemi a schválené pre dopravu vykurovacích plynov: zemného plynu, svietiplynu, bioplynu a plynného skupenstva propánu za normálnych podmienok, teda za teplôt bežne sa vyskytujúcich v zemi a pri tlakoch daných použitým SDR a požadovaným bezpečnostným koeficientom (viď TPG 702 01 a ČSN EN 1555). Pri možnosti vzniku kvapalného skupenstva propánu materiál nie je možné odporučiť. Rúry nie je dovolené inštalovať pre vedenie vnútri budov, nie sú testované pre dopravu pitnej vody alebo iných požívatín. Polyetylénové rozvody neuložené v zemi je nutné zabezpečiť použitím chráničky. Proti vplyvom zdrojov tepla je potrubie nutné chrániť izoláciou. Zmenu bezpečnostného koeficientu vplyvom ďalších podmienok (teplota, geologické podmienky apod.) je možné vykonať podľa ISO 12162. Na základe pevnostnej izotermy je životnosť PE trubiek stanovená minimálne na 100 rokov. Polyetylén je zaradený do triedy horľavosti C3, t.j. klasifikovaný ako horľavý.
Dôležitosť Kvality a Bezpečnosti
Na slovenský trh sa v záujme dosiahnutia čo najnižšej ceny dostávajú aj produkty, ktoré nespĺňajú ani základné kvalitatívne štandardy a sú častokrát neznámeho pôvodu. Preto je dôležité vyberať si kvalitné a certifikované produkty od overených výrobcov.
MARROY®: Značka Kvality a Bezpečnosti
Koncepcia privátnej značky MARROY® je založená na dvoch základných pilieroch: kvalita a bezpečnosť. Sú dokonalým vyjadrením tradičných hodnôt postavených na princípe dôvery a odbornosti. Značka MARROY® ako reprezentant a podporovateľ tradičných postupov v kombinácii so svojím dynamickým a inovatívnym prístupom vytvára moderný koncept založený na širokej ponuke vlastných produktov. Hlavným cieľom je vytvoriť unikátny koncept, ktorý zohľadňuje potreby zákazníkov. Nové myšlienky a inovácie sú odrazom dlhoročného zbierania praktických skúseností a nápadov, podporených skutočnou snahou a úprimným záujmom pomôcť pri uľahčení niektorých pracovných činností. Kúpou produktov MARROY® okrem vysokej kvality, získate aj najvyššiu mieru bezpečnosti.
Megapress G: Inovatívne Riešenie pre Plynové Inštalácie
Bezpečnosť je pri inštaláciách plynu najvyššou prioritou, preto sa v súčasnosti v priemyselnom prostredí používajú predovšetkým hrubostenné oceľové rúry. Megapress G je vhodný pre inštalácie plynu. V prípade systému Viega Megapress G ich možno lisovať aj za studena. Lisovacie spojky sú vyrobené z nelegovanej ocele 1.0308 s vonkajšou galvanickou zinkovo-niklovou povrchovou úpravou. Kombinácia, ktorá sa už mnohokrát osvedčila v plynových zariadeniach. Zvláštnosťou je profilový tesniaci prvok z HNBR, ktorý sa okrem inštalácií plynu môže používať aj v systémoch vykurovacieho oleja a motorovej nafty. Tento produkt je vhodný na použitie v oblasti stlačeného vzduchu.
HOW TO USE A MEGAPRESS PRESS TOOL & JAWS | Carbon Steel Press Connection | Viega
Viega Megapress G pokrýva širokú škálu inštalácií s množstvom komponentov, ako sú oblúky, nátrubky, T-kusy, príruby, závitové prechodové kusy a skrutkové spoje s rozmermi od ½ do 2 palcov. Systém je schválený pre zemný a kvapalný plyn podľa pracovného listu DVGW G 260, ako aj pre inštalácie podľa DVGW-TRGI 2018 a TRF 2021. So systémom Megapress G sa viac nemusia hrubostenné oceľové rúry od ½ do 2 palcov zvárať. Vďaka lisovacej technike je systém vhodný pre budovy s vysokým požiarnym zaťažením a vysokými požiadavkami na požiarnu ochranu. Práca je tiež podstatne jednoduchšia: pomocou štandardného lisovacieho náradia Megapress možno v priebehu niekoľkých sekúnd vytvoriť bezpečné a pevné spoje. Okrem priemyselných inštalácií plynu je Megapress G vhodný aj pre zariadenia na vykurovací olej a motorovú naftu, ako aj pre zariadenia na stlačený vzduch. Je celkom jedno, či sa inštalácia vykonáva s rúrami so závitom alebo s varnou rúrkou, alebo či je rúra bezšvová, zváraná, pozinkovaná alebo čierna.
Výhody Lisovacej Technológie Viega
Viega SC-Contur zaručuje rozpoznanie omylom nezlisovaných spojov počas suchej skúšky tesnosti. Tak možno skontrolovať kompletné zariadenie centrálnou skúškou tesnosti - nie sú potrebné časovo náročné vizuálne kontroly. Potreba práce a riziko netesnosti spojov sa znižuje na minimum. Lisovacie spojky Megapress G plnia svoju funkciu nielen v jednom tlakovom bode, ale v celom skúšobnom rozsahu od 22 mbar do 3 barov. Zlisovaním potrubí sa výrazne skracuje čas inštalácie. Náročnosť je podstatne menšia ako pri bežných metódach, ako je zváranie alebo spájkovanie, a je možné ju použiť aj na ťažko prístupných miestach. Vďaka vysokým štandardom kvality, vysokokvalitným materiálom a neustálym inováciám zabezpečujeme spoľahlivé lisovacie spoje. Pomocou Viega SC-Contur sú náhodne nezalisované spoje jasne viditeľné. Dokonalé spojenie kvality a ekonomických riešení. Použitie techniky lisovania Viega efektívne šetrí čas a tým aj peniaze. Už nie sú potrebné špeciálne kroky, ktoré sú nutné pri zváraní alebo spájkovaní. Zlisovanie potrubných spojov prebieha bez plameňov alebo výparov a je absolútne ohňovzdorné. Tým sa znižuje riziko odletujúcich iskier alebo ľudskej chyby - čo je veľkou výhodou najmä v citlivých alebo ťažko prístupných miestach. Výsledkom je bezpečné a tesné spojenie, ktoré sa dá okamžite plne zaťažiť. Čas chladenia alebo požiarne opatrenia sa nevyžadujú. To znamená, že technika lisovania je nielen bezpečnejšia a ľahšia, ale aj hospodárnejšia ako inštalácia zváraním. Inštalácia Megapress G je jednoduchá a bezpečná vďaka osvedčenej lisovacej technológii Viega. Všetko, čo potrebujete, je nástroj Viega Pressgun a príslušné lisovacie čeľuste. Profilový tesniaci prvok z HNBR - Technické špecifikácie materiálu sú prispôsobené použitiu v plynových inštaláciách, ako aj v zariadeniach na vykurovací olej a motorovú naftu.
Medené Rúrky a Rozvody Plynu
Norma STN EN 1057+A1 priniesla viaceré zmeny na úseku rozvodov plynu z medených rúrok. Od decembra minulého roka platí zároveň aj nové Technické pravidlo plyn TPP 700 01 s názvom Medené materiály pre rozvod plynu. Medené rúrky sa na inštalácie plynu používajú v Európe už takmer sto rokov. Tento materiál je obľúbený najmä z dôvodu jednoduchej a rýchlej inštalácie, odolnosti proti korózii a dlhej životnosti.
Prvé pravidlo týkajúce sa medených rúrok na rozvody plynu vydal na Slovensku Slovenský plynárenský priemysel, š. p., Bratislava, s platnosťou od februára 1999. Išlo o podnikovú technickú normu PTN 100 09 Používanie medených rúrok na rozvod plynu v domových inštaláciách. Táto norma bola revidovaná a nahradená v auguste 2006 Technickým pravidlom plyn TPP 700 01 Medené materiály pre rozvod plynu, ktoré spracovalo Združenie odborníkov plynových zariadení. Hlavnou novinkou tohto predpisu bolo povolenie použitia lisovaných spojov aj v inštaláciách plynu. Toto technické pravidlo prešlo revíziou v roku 2012. Revíziu spracovalo a jej vydanie opäť zabezpečilo Združenie odborníkov plynových zariadení. Nové TPP 700 01 má ten istý názov a platí od decembra 2012. Najväčšie zmeny oproti predchádzajúcemu TPP z roku 2006 sa týkajú montáže rozvodov plynu a používaných dimenzií medených rúrok.
Meď je nehorľavý materiál, rúrky sú odolné proti vysokým teplotám nad 1 000 °C (bod tavenia medi je 1 083 °C). Európske predpisy zaraďujú meď do triedy A1, čo je najvyššie hodnotenie požiarnej odolnosti. Všetky spoje (tvrdé spájkovanie aj lisovanie) sú odolné proti vysokým teplotám, bezpečne vydržia teplotu 650 °C počas 30 minút bez toho, aby z nich unikol plyn. Medené rúrky majú malé tlakové straty, vnútorný povrch je hladký a najmä pri spojoch sa prietokový prierez nezužuje.
Medené rúrky aj tvarovky sú normalizované v univerzálnom systéme európskych noriem, ktorý je nezávislý od výrobcov. V súčasnosti sa medené rúrky vyrábajú modernými technológiami dezoxidované fosforom, zbavené kyslíka. Zvyšky uhlíka na vnútornom povrchu rúrky sú minimálne, ich hodnota je regulovaná normou. Výrobu, presné chemické zloženie a vlastnosti rúrok sa určujú technickou normou STN EN 1057. Táto norma prešla niekoľkými zmenami - najmä pod vplyvom praktických skúseností z používania medených rúrok na rozvody plynu a nových technológií používaných pri výrobe medených rúrok.
V rámci technických zariadení budov sa na rozvody vody, plynu, vykurovania, vykurovacích olejov a vzduchu môžu používať iba medené rúrky podľa STN EN 1057. Cu + Ag: min. Rúrky z medi s priemerom od 10 do 54 mm musia byť označené priebežne po celej svojej dĺžke vo vzdialenosti, ktorá nesmie byť väčšia ako 600 mm.
| Pôvodná hrúbka steny (mm) | Nová hrúbka steny (mm) |
|---|---|
| 28 x 1,5 | 28 x 1,0 |
| 35 x 1,5 | 35 x 1,0 |
| 42 x 1,5 | 42 x 1,0 |
| 54 x 2,0 | 54 x 1,5 |
Najväčšou zmenou v TPP 700 01 oproti starému predpisu je zmenšenie požadovanej najmenšej hrúbky steny medených rúrok pri určitých vonkajších priemeroch. V starom pravidle boli najmenšie požadované hrúbky stien pri daných priemeroch 28 × 1,5 mm, 35 × 1,5 mm, 42 × 1,5 mm a 54 × 2 mm. Zmenšenie hrúbky steny medených rúrok umožňuje budovať rozvody plynu s nižšími nákladmi na ich realizáciu pri zachovaní bezpečnosti a spoľahlivosti vybudovaných rozvodov. V súlade s normou možno medené rúrky obaliť plastovým plášťom. Takto upravené medené rúrky sa môžu použiť na vedenie rozvodu plynu v zemi.
Výber spájok (prídavných kovov) na tvrdé kapilárne spájkovanie musí zodpovedať spájanému materiálu a vychádza z technickej normy STN EN ISO 17672. Výber správneho taviva sa riadi podľa STN EN 1045. Tavivo sa vhodným spôsobom nanáša na očistené plochy spájaných koncov rúrok. Tavivo sa nenanáša do otvoru hrdla rúrky alebo tvarovky. Po skončení spájkovania sa musia z vonkajšieho povrchu odstrániť zvyšky taviva.
Konsolidovaný text technickej normy STN EN 1057 zohľadňuje najnovšie poznatky vedy a výskumu, stav techniky, ako aj stupeň rozvoja technických schopností. Ustanovenia tejto normy sú podrobnejšie špecifikované v Technickom pravidle plyn TPP 700 01 Medené materiály pre rozvod plynu. Toto pravidlo je vydané v súlade so zákonom č. 251/2012 Z. z. 1. STN EN 1057+A1 Meď a zliatiny medi. Bezšvové medené rúry kruhovitého prierezu na vodu a plyn v sanitárnych a vykurovacích zariadeniach (Konsolidovaný text).
Súvisiace Systémy a Produkty
Ochranné rúry plynu sú súčasťou komplexnejších systémov a často sa kombinujú s inými produktmi pre zvýšenie bezpečnosti a efektivity.
Podlahové Vykurovanie
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Viacvrstvové Trubky ALPEX a FRÄNKISCHE
Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak.
Zmiešavacie Zostavy pre Podlahové Vykurovanie
Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Je dôležité zvoliť správnu zmiešavaciu zostavu pre podlahové vykurovanie.
Hygienické Limity a Bezpečnosť
Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim.
