Plnená drôtová elektróda, známa aj ako trubičkový zvárací drôt, plnený drôt, rúrkový drôt, dutinkový drôt, flux core alebo zvárací drôt bez plynu, je špecifickým typom zváracieho drôtu používaného predovšetkým pri metódach zvárania MIG/MAG (Metal Inert Gas/Metal Active Gas).
Tento druh elektródy predstavuje oceľový zvárací drôt, ktorý je navinutý na plastových cievkach. Jeho kľúčovou vlastnosťou je zabudovaná náplň, ktorá sa počas zvárania rozkladá a vytvára ochranný plyn. Týmto spôsobom sa eliminuje potreba externého ochranného plynu, ako je argón alebo oxid uhličitý, čo zjednodušuje proces zvárania a znižuje náklady.
Charakteristika a použitie
Plnená drôtová elektróda je navrhnutá pre široké spektrum aplikácií. Je vhodná pre zváranie vo všetkých polohách, ako aj pre jednovrstvové zvary na tupo či zaoblené. Môže byť použitá pri automatickom aj poloautomatickom zváraní.
Existujú dva hlavné typy trubičkových drôtov:
- Rúrkový drôt s vlastným tienením: Pri horení tohto drôtu je zvarový kúpeľ chránený rozkladom prímesí priamo z náplne drôtu. Nevyžaduje externé plynové fľaše, čo prináša vyššiu flexibilitu. Je určený primárne na zváranie uhlíkových ocelí a je vhodný na zváranie vonku. Nevýhodou môže byť potreba oklepávať strusku, horšia kvalita zvaru s možným rozstrekom, zlá stabilita oblúka a vyššia cena. Je určený na použitie so zdrojmi, ktoré umožňujú prepólovanie.
- Rúrkový drôt bez vlastnej ochrany: Tento typ drôtu je lacnejší a umožňuje zváranie kvalitnejších zvarov s menším rozstrekom. Nie je obmedzený len na zdroje s možnosťou prepólovania. Na ochranu zváracieho kúpeľa je však potrebné zabezpečiť ochrannú atmosféru pomocou plynov z plynovej fľaše.
Príkladom plnenej drôtovej elektródy je samospádový zvárací drôt DEDRA DESMF08010, ktorý má priemer 0,8 mm a je určený pre zváranie metódou MIG (Flux/FCAW). Jeho vonkajší priemer cievky je 100 mm a vnútorný 17 mm.
Výhody plnenej drôtovej elektródy
Použitie plnenej drôtovej elektródy prináša niekoľko významných výhod:
- Eliminácia potreby externého ochranného plynu: Vďaka zabudovaným ochranným materiálom nie je nutné používať externé plynové fľaše, čo zjednodušuje proces zvárania a znižuje prevádzkové náklady.
- Univerzálnosť: Drôt je vhodný pre rôzne polohy zvárania a typy zvarov, čo umožňuje jeho široké využitie v rôznych priemyselných odvetviach a hobby projektoch.
- Jednoduchá manipulácia: Presné vinutie drôtu na plastových cievkach zabezpečuje jednoduchú a pohodlnú manipuláciu pri práci.
#1 Spôsob, ako dosiahnuť lepšie zvary s tavidlovým jadrom

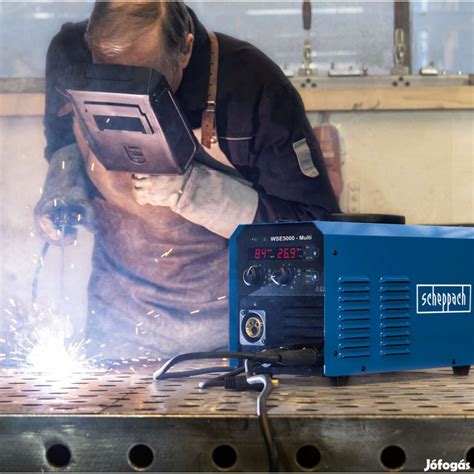

Príklad multifunkčnej zváračky
Multifunkčná zváračka Scheppach WSE 5000 Multi predstavuje výkonný nástroj, ktorý dokáže pracovať so štyrmi rôznymi zváracími postupmi vrátane zvárania plnenou drôtovou elektródou. Okrem toho umožňuje zváranie metódami MIG (160 A), MMA (140 A) a TIG (200 A). Táto univerzálnosť umožňuje zváranie rôznych materiálov, ako sú nerezová oceľ, bežná oceľ, hliník či železo.
Na zváračke je možné plynule regulovať prúd aj napätie, pričom hodnoty sú prehľadne zobrazené na digitálnom paneli. Na paneli je tiež možné zvoliť zvárací postup alebo typ plnenej drôtovej elektródy. Zváračka je vybavená kvalitnými komponentmi, kompaktným dizajnom a praktickým madlom pre ľahkú manipuláciu.
Technické parametre
Špecifické technické parametre sa môžu líšiť v závislosti od konkrétneho výrobcu a typu drôtu. Ako príklad uvádzame parametre plnenej drôtovej elektródy 0,9 kg, 0,9 mm od výrobcu GÜDE:
| Parameter | Hodnota |
|---|---|
| Priemer drôtu | 0,9 mm |
| Hmotnosť (brutto) | 1 kg |
| Priemer cievky | 100 mm |
| Šírka cievky | 46 mm |
| Vnútorný priemer cievky | 16 mm |
Je dôležité si uvedomiť, že uvedené informácie sú orientačné a pred nákupom je vhodné overiť si kľúčové vlastnosti produktu u predajcu.
