Frézovanie je komplexný proces obrábania, ktorý sa neustále vyvíja s pokrokom v technológii obrábacích strojov a riadiacich systémov. Vďaka možnosti pohybu obrobku voči nástroju vo viacerých osiach súčasne umožňuje frézovanie vytváranie zložitých plôch, drážok, závitov a iných precíznych tvarov. Tento proces kladie vysoké nároky na rezný nástroj, najmä na jeho ostrie, ktoré je namáhané rázovým zaťažením, meniacimi sa reznými silami a tepelnými šokmi pri vniknutí do materiálu a výstupe z neho.
Pri výbere správnych rezných podmienok pre frézovanie, najmä s monolitnými karbidovými frézami, je potrebné zohľadniť viacero faktorov. Tieto faktory zahŕňajú typ obrábaného materiálu, hĺbku a šírku rezu, ako aj konkrétnu frézovaciu operáciu.
Vplyv obrábaného materiálu na rezné podmienky
Materiál, ktorý sa frézuje, má zásadný vplyv na voľbu reznej rýchlosti a posuvu:
- Oceľ: Čím tvrdšia je oceľ, tým nižšiu reznú rýchlosť a posuv je potrebné zvoliť. Napríklad pri kalenej oceli s tvrdosťou 48 HRC sa používajú polovičné otáčky a posuv v porovnaní s konštrukčnou oceľou. Čím je oceľ húževnatejšia, tým nižšiu reznú rýchlosť treba zvoliť pri takmer rovnakom posuve. Nerezová oceľ vyžaduje približne polovičné otáčky oproti konštrukčnej oceli pri porovnateľnom posuve.
- Liatina: Čím tvrdšia je liatina, tým nižšiu reznú rýchlosť a posuv treba zvoliť. Zvýšené množstvo vmestkov a nečistôt v liatine zvyšuje spotrebu fréz.
- Zliatiny niklu (napr. Inconel): Čím horšie je materiál obrobiteľný, tým nižšiu reznú rýchlosť je potrebné použiť.
- Zliatiny titánu: Čím vyššia je pevnosť materiálu v ťahu, tým nižšiu reznú rýchlosť treba nastaviť pri podobnom posuve.
- Zliatiny hliníka: Čím vyšší obsah kremíka v hliníkovej zliatine, tým nižšiu reznú rýchlosť použiť. Napríklad pri zliatinách s obsahom kremíka nad 10% sa odporúčajú trikrát nižšie otáčky ako pri čistom hliníku. Čistý hliník má tendenciu lepiť sa na brit frézy, preto je potrebné zvoliť mierne nižšie otáčky ako pri zliatinách s nízkym obsahom kremíka. Použitie frézy s DLC povlakom a leštenými drážkami môže tento problém minimalizovať.
Vplyv geometrie rezu na rezné podmienky
Okrem materiálu obrobku ovplyvňujú rezné podmienky aj hĺbka a šírka rezu:
- Hĺbka rezu (ap): Čím menšia je hĺbka rezu, tým väčší posuv je možné použiť. Pri frézovaní drážky do konštrukčnej ocele s hĺbkou 0,5 x D (polovičný priemer frézy) je možné použiť približne 2x väčší posuv ako pri hĺbke 2 x D. Rozdiel v otáčkach je menší, len asi 10-15%.
- Šírka rezu (ae): Čím menšia je šírka rezu, tým vyššiu reznú rýchlosť je možné použiť. Podobne to platí aj pre posuv, aj keď rozdiel je menší. Napríklad pri frézovaní konštrukčnej ocele s šírkou rezu 0,1 x D (desatina priemeru frézy) je možné použiť o 20% vyššiu reznú rýchlosť ako pri šírke rezu 1 x D.
Typy frézovacích operácií a ich vplyv na rezné podmienky
Rôzne frézovacie operácie vyžadujú odlišné nastavenie rezných parametrov:
Drážkovanie
Pri drážkovaní je potrebné použiť nižšiu reznú rýchlosť a hlavne posuv, pretože fréza je v zábere prakticky polovicou svojho obvodu a celou plochou čela. To kladie vysoké nároky na odvod triesok a vzniká veľké tepelné zaťaženie. Čím hlbšia je drážka, tým nižší musí byť posuv aj otáčky frézy.
Hrubovanie
Pri hrubovaní je cieľom odobrať čo najviac materiálu v čo najkratšom čase. Možnosti zahŕňajú:
- Vysoké otáčky a posuv: Vyžaduje výkonný stroj, dobre upnutý obrobok, dostatočne tuhý a vibračne tlmený upínač a kvalitnú frézu. Je dôležité sledovať prehrievanie a opotrebenie nástroja.
- Vysoké až veľmi vysoké otáčky a pomerne vysoký posuv: Vhodné pre výkonné a tuhé stroje s kvalitným upínačom.
- HSC obrábanie (High Speed Cutting): Pri otáčkach nad 30000 ot./min. dochádza vďaka vysokej reznej rýchlosti k odlétaniu triesok s teplotou blízko bodu tavenia materiálu, čo znižuje rezný odpor. Toto je veľmi výkonné a výsledkom je skvelý povrch obrobku.
- Vysoké otáčky a veľký až extrémne veľký posuv: Výhodou je, že nedochádza k prehrievaniu nástroja ani miesta rezu, čím sa dosahuje vysoký výkon úberu triesky.
- HFC obrábanie (High Feedrate Cutting): Pri strojoch s možnosťou posuvu 1,5 - 3 mm na zub sa používa malá hĺbka rezu (ap) a veľmi vysoký posuv pri strednej až vysokej reznej rýchlosti. Táto metóda dosahuje vysoký objem odobratých triesok, nižšiu spotrebu energie a šetrí stroj, pretože vznikajúce sily sú menšie a smerujú zväčša do vretena.
Dokončovanie
Dokončovanie, nazývané aj "šlichtovanie", môže byť produktívnou operáciou. Pre jemné dokončovanie sa používajú viacbritové frézy pri vyššej reznej rýchlosti a podobnom posuve pre lepší povrch. Metóda HSC je tiež vhodná pre dokončovacie frézovanie, pričom platia podobné podmienky ako pri hrubovaní s HSC: malá hĺbka rezu, stredný až vysoký posuv a veľmi vysoká rezná rýchlosť.
Tvrdé frézovanie: Metóda vysokorýchlostného frézovania sa dá použiť aj na frézovanie kalených ocelí. Podmienky sú rovnaké: malá hĺbka rezu, stredný až vysoký posuv a veľmi vysoká rezná rýchlosť.
Štruktúra a typy fréz

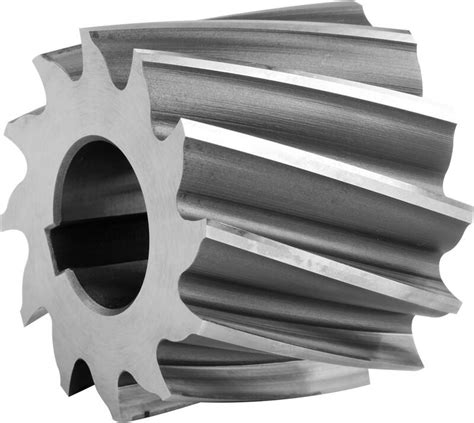

Frézy sú zvyčajne viachranné nástroje s viacerými zubami, ktoré sa zapájajú do rezania súčasne. Majú dlhé rezné hrany a pracujú pri vysokých rezných rýchlostiach, čo umožňuje vysokú produktivitu. Používajú sa na obrábanie plôch, drážok, stupňov, ale aj na vytváranie ozubených kolies, závitov a iných tvarovaných povrchov.
Geometrické uhly frézy
Fréza sa vyznačuje hlavným uhlom vychýlenia spolu s dvoma uhlami čela: axiálnym uhlom čela (γp) a radiálnym uhlom čela (γf). Radiálny uhol čela ovplyvňuje predovšetkým rezný výkon, zatiaľ čo axiálny uhol čela ovplyvňuje tvorbu triesok a smer axiálnej sily. Uhol sklonu (kontaktná plocha čela) môže byť negatívny (pre oceľ, liatinu), pozitívny (pre lepivé materiály) alebo stredný (na závitovanie, drážkovanie).
Geometria frézy
- Kladný uhol - kladný uhol: Ľahký rez, hladké odvádzanie triesok, nízka pevnosť reznej hrany. Vhodné na obrábanie mäkkých materiálov a bežnej ocele.
- Záporný uhol - záporný uhol: Vysoká odolnosť voči nárazu, vhodná na hrubé frézovanie liatej ocele a vysokopevnostnej ocele. Vyžaduje značný frézovací výkon a tuhosť systému.
- Kladný uhol - záporný uhol: Vysoká odolnosť proti nárazu a ostrosť reznej hrany. Vhodná na obrábanie ocele, oceľoliatiny a liatiny, aj pri frézovaní s veľkými prídavkami.
Rozstup frézy
- Zatvorené zuby: Vysoká rýchlosť posuvu, vysoká frézovacia sila, malý priestor pre triesky.
- Štandardné zuby: Konvenčná rýchlosť posuvu, frézovacia sila a priestor pre triesky.
- Hrubé zuby: Nízka rýchlosť posuvu, nízka frézovacia sila a dostatočný priestor na triesky.

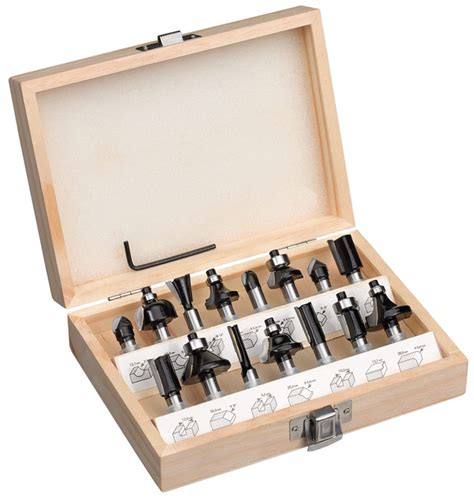

Typy a použitie fréz
Frézy sa delia podľa štruktúry zubov (ostré, lopatkové) a podľa polohy zubov voči osi frézy (valcové, uhlové, čelné, tvárniace). Ďalšia kategorizácia je podľa tvaru zubov (rovné, špirálové, uhlové, zakrivené) alebo podľa konštrukcie nástroja (integrované, kombinované, skupinové, ozubené, vymeniteľné).
Čelné frézy

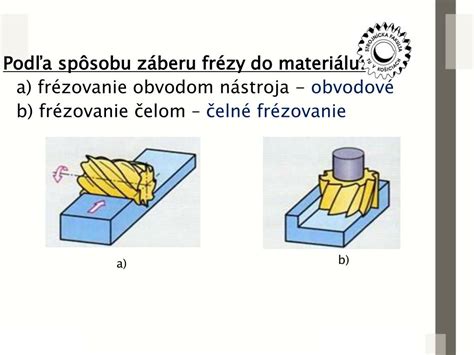

Pri čelnom frézovaní sa rezanie vykonáva zhora pomocou špeciálnych fréz. Dôležitý je priemer frézy, počet čepelí a geometria (uhol reznej hrany). 45-stupňové uhly vytvárajú lepšiu povrchovú úpravu vďaka nižším vibráciám a vyváženým silám. 90-stupňové uhly vyvíjajú menšiu bočnú silu, čo je výhodné pre tenkostenné obrobky.
Koncové frézy (End Mills)
Koncové frézy sú určené na frézovanie stupňovitých plôch, bočných plôch, drážok, otvorov a zakrivených plôch. Môžu byť ľavostranné alebo pravostranné. Pravostranná fréza má drážku čepele stúpajúcu z ľavého dolného rohu do pravého horného rohu pri pohľade spredu na zvislú frézu.
Frézovanie v smere toku (súčasné) a spätné frézovanie
Pri frézovaní v smere toku je smer otáčania frézy zhodný so smerom posuvu obrobku. Pri spätnom frézovaní je smer otáčania frézy opačný ako smer posuvu obrobku. Frézovanie v smere toku sa vo všeobecnosti uprednostňuje kvôli lepšiemu reznemu výkonu.
Ako dosiahnuť PERFEKTNÉ rýchlosti a posuvy pre akýkoľvek materiál pri CNC obrábaní?
Technické špecifikácie a optimalizácia
Pri frézovaní je kľúčové porozumieť geometrii drážok, tuhosti nástroja a výpočtom posuvu a rýchlosti. Tieto faktory priamo ovplyvňujú výkon, presnosť a dosiahnuteľné tolerancie.
Materiály a povlaky
Frézy sa vyrábajú z vysokorýchlostnej ocele (HSS), kobaltových zliatin alebo karbidu (najmä karbidu volfrámu). Povlaky ako TiN, AlTiN, TiAlN alebo TiCN zvyšujú odolnosť proti opotrebeniu, tepelnú odolnosť a znižujú trenie.
Výber a údržba fréz
Výber správnej frézy závisí od materiálu obrobku, počtu drážok, priemeru a dĺžky. Efektívne frézovanie vyžaduje správne nastavenie rýchlosti a posuvu, ako aj stabilné upnutie obrobku. Pravidelná údržba predlžuje životnosť nástroja.
Frézovanie je neustále sa vyvíjajúci proces, kde nové technológie v dizajne nástrojov, optimalizačných technikách a strojoch zvyšujú efektivitu, presnosť a cenovú dostupnosť.
