Rez telesa je prienik telesa a roviny. Rezom je rovinný útvar, ktorého hranica je prienik hranice telesa s rovinou rezu. Hranica rezu sa skladá z prienikov roviny rezu so stenami telesa.
Ako postupujeme pri zostrojovaní rezu?
- Hľadáme dva body ležiace v jednej rovine, lebo nimi je jednoznačne určená priamka.
- V prípade rovnobežnostena využijeme vetu: Ak je rovina rôznobežná s dvoma rovnobežnými rovinami, tak ich pretína v rovnobežných priamkach.
- Ak máme len jeden bod v rovine, snažíme sa nájsť ďalší bod, predĺžením hrán telesa tak, aby sme nimi mohli zostrojiť priamku.

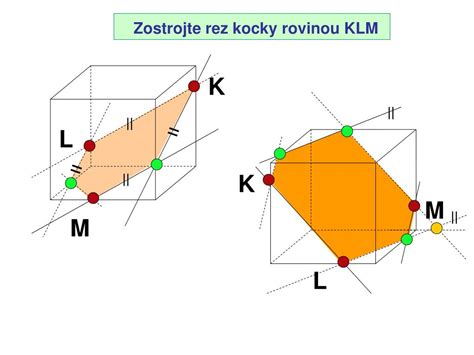

Zostrojte rez kocky rovinou KLM.
Výsledný rez závisí od polohy bodu Q.
Prezentácia terénu pomocou rezu jednoduchých plôch
Prezentácia terénu pomocou rezu jednoduchých plôch je dôležitá metóda v oblasti kartografie a geografie. Umožňuje efektívne zobrazenie terénnych vlastností a ich analýzu. Využíva sa pri tvorbe máp, modelovaní terénu a vizualizácii krajiny.
Rez jednoduchých plôch je technika, ktorá spočíva v rozdelení terénu na menšie, homogénne časti, ktoré sú reprezentované jednoduchými geometrickými útvarmi, ako sú trojuholníky alebo štvorce. Tieto útvary sú potom zobrazené v mape alebo modeli, pričom ich výška a sklon zodpovedajú reálnym hodnotám terénu.
Pri prezentácii terénu pomocou rezu jednoduchých plôch je dôležité zvoliť vhodnú mierku a rozlíšenie. Mierka určuje, aká veľká oblasť terénu bude zobrazená na mape alebo modeli, zatiaľ čo rozlíšenie určuje, aké podrobné budú detaily terénu. Pri výbere mierky a rozlíšenia je potrebné zohľadniť účel prezentácie a dostupnosť dát.
Metódy tvorby rezu jednoduchých plôch
Existuje niekoľko metód na tvorbu rezu jednoduchých plôch. Medzi najpoužívanejšie patria:
- Metóda triangulácie: Terén je rozdelený na trojuholníky, ktoré sú definované tromi bodmi s známou výškou. Táto metóda je vhodná pre terény s komplexnou topografiou.
- Metóda štvorcovej siete: Terén je rozdelený na štvorce, ktoré sú definované štyrmi bodmi s známou výškou. Táto metóda je jednoduchšia ako metóda triangulácie, ale je menej presná.
- Metóda vrstevníc: Terén je reprezentovaný vrstevnicami, ktoré spájajú body s rovnakou výškou. Táto metóda je vhodná pre zobrazenie terénu v mapách.
Výhody prezentácie terénu pomocou rezu jednoduchých plôch
Prezentácia terénu pomocou rezu jednoduchých plôch má mnoho výhod. Medzi najdôležitejšie patria:
- Efektívne zobrazenie terénnych vlastností: Rez jednoduchých plôch umožňuje zobraziť terénne vlastnosti, ako sú výška, sklon, expozícia a reliéf.
- Jednoduchá analýza terénu: Rez jednoduchých plôch umožňuje jednoduchú analýzu terénu, ako je výpočet objemu zeminy, určenie smeru toku vody a identifikácia potenciálnych rizík.
- Všestranné využitie: Rez jednoduchých plôch sa dá použiť v rôznych oblastiach, ako sú kartografia, geografia, stavebníctvo, poľnohospodárstvo a environmentálne plánovanie.
V súčasnosti existuje mnoho softvérových nástrojov, ktoré umožňujú tvorbu a analýzu rezu jednoduchých plôch. Tieto nástroje umožňujú automatizovať proces tvorby rezu, vykonávať rôzne analýzy terénu a vytvárať vizualizácie terénu.
Ako vytvoriť 3D terén pomocou Google Maps a Blenderu!
Prezentácia terénu pomocou rezu jednoduchých plôch je dôležitá metóda, ktorá umožňuje efektívne zobrazenie a analýzu terénnych vlastností. Vďaka svojej všestrannosti a dostupnosti softvérových nástrojov sa táto metóda využíva v rôznych oblastiach.
Napríklad, v stavebníctve sa rez jednoduchých plôch používa na plánovanie výstavby budov a infraštruktúry. V poľnohospodárstve sa používa na plánovanie zavlažovacích systémov a optimalizáciu využitia pôdy. V environmentálnom plánovaní sa používa na identifikáciu ohrozených oblastí a plánovanie ochrany prírody.
Na základe dostupných dát a zvolenej metódy je možné vytvárať rôzne vizualizácie terénu, ktoré umožňujú lepšie pochopenie jeho vlastností. Napríklad, je možné vytvárať 3D modely terénu, ktoré umožňujú interaktívne skúmanie krajiny. Je tiež možné vytvárať mapy s farebným odlíšením výšky, sklonu alebo expozície terénu. Tieto vizualizácie sú užitočné pre komunikáciu s verejnosťou a pre rozhodovanie v rôznych oblastiach.
Prezentácia terénu pomocou rezu jednoduchých plôch je dynamicky sa rozvíjajúca oblasť, ktorá využíva nové technológie a metódy.

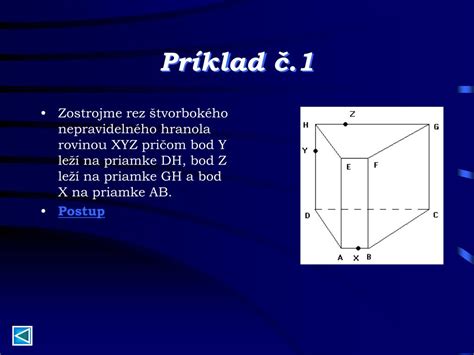

Zostrojte rez hranola!
Prvý bod rezu: Zostrojíme prienik priamky a = AA´ s rezovou rovinou ρ metódou krycej priamky.
Ďalšie vrcholy rezového štvoruholníka zostrojíme pomocou osovej afinity s osou afinity a párom odpovedajúcich bodov A, A*.
Rezom je päťuholník A*B*C*D*E*.
Je daný šikmý valec a rezová rovina ρ. Zostrojte rez valca!
Prvý bod rezu: Zostrojíme prienik priamky SS´ s rezovou rovinou ρ metódou krycej priamky.
Rezovú elipsu zostrojíme pomocou osovej afinity s osou afinity a párom odpovedajúcich bodov S, S*.
Obrazom združených priemerov podstavnej elipsy sú združené priemery rezovej elipsy.
Zostrojíme C*D* ako obraz vedľajšej osi CD podstavnej elipsy.
Zostrojíme A*B* ako obraz hlavnej osi AB podstavnej elipsy.
Je daný šikmý päťboký ihlan a rezová rovina ρ. Zostrojte rez ihlana!
Prvý bod rezu: Zostrojíme prienik priamky AV s rezovou rovinou ρ metódou krycej priamky.
Keď poznáme jednu stranu rezu, môžeme ju pretiahnuť do ostatných stien. Priesečníky s ostatnými stenami určíme tak, že pretiahneme spoločnú hranu steny, kde leží známa úsečka rezu a steny, v ktorej chceme rez nájsť.
Zovšeobecnením tohto princípu je tzv. Nájdeme priesečnicu roviny podstavy a roviny rezu.
V stene BCV leží hrana podstavy BC a úsečka LM.
Rovnakým spôsobom získame spoločný bod Q troch rovín: roviny steny ABV, roviny podstavy a roviny rezu.
Pretiahnutím hrany AD získame na priesečnici bod R.

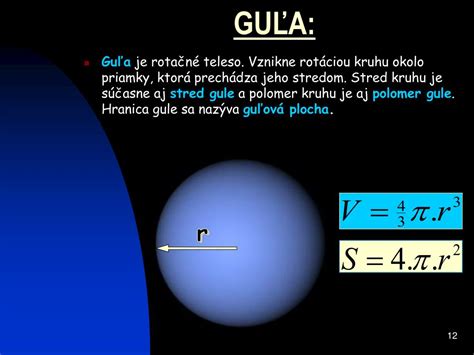

Rezom gule je vždy kružnica.
