Rozdiel medzi EPS a HUS v elektroinštaláciách

Pri návrhu a realizácii elektroinštalácie v rodinných domoch a iných objektoch je nevyhnutné dodržiavať príslušné normy a predpisy, ktoré zabezpečujú bezpečnosť osôb, majetku a správnu funkčnosť elektrických zariadení. Dve dôležité súčasti elektroinštalácie, ktoré sa často spomínajú, sú HUS (hlavná uzemňovacia svorkovnica) a EPS (elektrická požiarna signalizácia). Hoci sa oba pojmy týkajú bezpečnosti, ich funkcia a účel sú odlišné.

Čo je HUS (hlavná uzemňovacia svorkovnica)?

Hlavná uzemňovacia svorkovnica, známa pod skratkou HUS, je kľúčovým prvkom systému ochrany pred úrazom elektrickým prúdom. Jej hlavnou úlohou je zabezpečiť ekvipotenciálne pospojenie všetkých vodivých častí v objekte a ich pripojenie na hlavný uzemňovač. Tým sa minimalizuje riziko vzniku nebezpečného dotykového napätia pri poruche elektroinštalácie alebo pri údere blesku.

HUS slúži ako centrálny bod, ku ktorému sa pripájajú všetky kovové časti budovy, ako sú vodovodné a plynové potrubia, kovové zárubne, radiátory, ale aj ochranné vodiče (PE) z jednotlivých obvodov. V sústave TN-C-S sa v mieste rozdelenia vodiča PEN pripája aj neutrálny vodič (N) na HUS. Pri sústave TT je na HUS pripojený ochranný vodič z vlastnej uzemňovacej sústavy.

Praktické vyhotovenie HUS:

• HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini.
• Na pospojovanie sa odporúča použiť vodiče s dostatočným prierezom (napr. CYA 2x16 mm² alebo 2x25 mm²), uložené v chráničke.
• Konštrukcia HUS by mala byť prístupná, no zároveň esteticky nenápadná, napríklad skrytá pod omietkou alebo za sadrokartónovou stenou.
• Všetky neživé vodivé časti v blízkosti HUS by mali byť pripojené k nej.

Čo je EPS (elektrická požiarna signalizácia)?

Elektrická požiarna signalizácia, skrátene EPS, je systém určený na včasné varovanie osôb pred vznikom požiaru a na iniciovanie protipožiarnych opatrení. Základnou úlohou EPS je ochrana osôb, zdravia a majetku.

Systém EPS pozostáva zo súboru snímačov (čidiel), ktoré monitorujú okolie a v prípade detekcie dymu, tepla alebo plameňa spustia alarm. Tento alarm môže byť zvukový, optický, alebo v pokročilejších systémoch môže iniciovať ďalšie akcie, ako je:

• Odomknutie únikových ciest.
• Spustenie evakuačného rozhlasu.
• Uzavretie prívodu plynu.
• Spustenie ventilácie pre odsávanie dymu.

Nutnosť inštalácie EPS do objektu je špecifikovaná legislatívou, najmä vyhláškou Ministerstva vnútra Slovenskej republiky č. 94/2004 Z. z., ktorá stanovuje technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a užívaní stavieb.

Rozdiel medzi HUS a EPS

Zatiaľ čo HUS je neoddeliteľnou súčasťou elektroinštalácie z hľadiska bezpečnosti pred úrazom elektrickým prúdom a prepätím, EPS je špecializovaný systém požiarnej ochrany.

• Funkcia: HUS zabezpečuje uzemnenie a ekvipotenciálne pospojenie, čím chráni pred úrazom a poškodením zariadení. EPS detekuje požiar a spúšťa alarmy a protipožiarne opatrenia.
• Legislatíva: Požiadavky na HUS sú definované v normách pre elektroinštalácie (napr. STN 33 2000-5-54). Požiadavky na EPS sú definované v normách požiarnej ochrany (napr. vyhláška MV SR č. 94/2004 Z. z.).
• Komponenty: HUS je tvorená najmä svorkovnicami, zbernicami a prepojovacími vodičmi. EPS pozostáva zo snímačov, ústredne, sirén, ovládacích prvkov a prepojovacích káblov.

Je dôležité rozlišovať medzi týmito dvoma systémami a zabezpečiť ich správny návrh, inštaláciu a pravidelnú údržbu v súlade s platnými normami a predpismi.

Uzemnenie a pospojovanie ako základ bezpečnosti

Správne navrhnuté uzemnenie a pospojovanie sú základom bezpečnej elektroinštalácie. Bez dostatočného uzemnenia by nefungovali spoľahlivo ističe, prúdové chrániče, bleskozvod ani prepäťové ochrany (SPD). HUS tvorí kľúčový bod, ktorý zaisťuje správne prepojenie všetkých týchto prvkov.

Normy a predpisy: Návrh uzemnenia, pospojovania a bleskozvodu vychádza najmä z STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-54 (uzemnenie a ochranné vodiče) a súboru noriem STN EN 62305 pre ochranu pred bleskom.

Dôležité upozornenie: Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii.

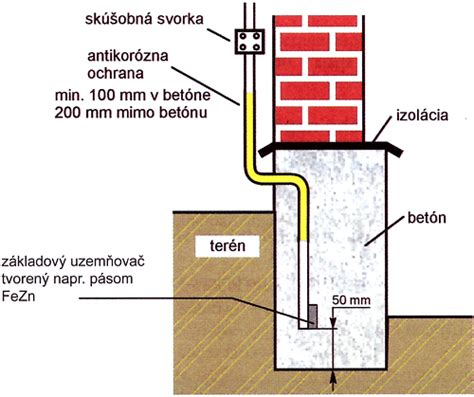

Čo je základový uzemňovač?

Základový uzemňovač tvorí obvodový zemniaci pás vedený po obvode základov stavby. Najčastejšie sa používa pásovina Fe/Zn (napr. 30×4 mm) alebo guľatina Fe/Zn (napr. Ø10 mm).

• Pásovina Fe/Zn (30×4 mm): Má veľkú styčnú plochu s betónom a zeminou, čím znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby.
• Guľatina Ø10 mm Fe/Zn: Používa sa najmä na vývody zo základov a spája výhody dostatočného prierezu a dobrej tvarovateľnosti.

Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby.

Typy napájacích sústav a ich vplyv na uzemnenie

Koncepcia uzemnenia rodinného domu závisí od typu napájacej sústavy, najčastejšie TN-C-S alebo TT.

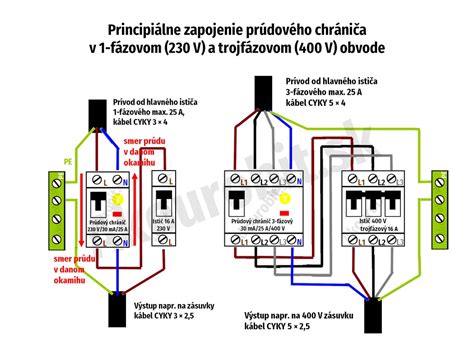

• Sústava TN-C-S: Vodič PEN sa v objekte rozdeľuje na PE (ochranný) a N (neutrálny). Ochrana pred úrazom je zabezpečená kombináciou ističov, poistiek a prúdových chráničov (RCD).
• Sústava TT: Objekt má vlastnú uzemňovaciu sústavu oddelenú od uzemnenia distribútora. Ochrana pred úrazom je postavená primárne na prúdových chráničoch.

Tip: Typ napájacej sústavy, miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte.

Doplnkové pospojovanie a ochrana pred prepätím

Okrem hlavného pospojovania cez HUS je dôležité aj doplnkové pospojovanie, ktoré sa realizuje v priestoroch so zvýšeným rizikom (napr. kúpeľňa, okolie bazéna, technické miestnosti). Doplnkové pospojovanie sa pripája na HUS.

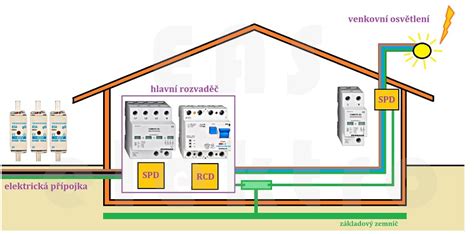

Bleskozvod a SPD: Ak sa na dome realizuje bleskozvod, musí byť súčasťou jedného koordinačného systému uzemnenia. Vnútorná ochrana pred prepätím sa zabezpečuje pomocou zvodičov prepätia (SPD), ktoré sa umiestňujú na prívody.

Chyby a nedostatky pri realizácii uzemnenia a pospojovania

Pri realizácii uzemnenia a pospojovania sa často stretávame s nasledujúcimi chybami:

• Chýbajúci alebo nedostatočný základový uzemňovač.
• Nekvalitné spoje a korózia.
• Neprepojenie bleskozvodu a uzemňovacej sústavy.
• Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením.
• Neoznačené vývody uzemňovača a skúšobné svorky.
• Ostrovné uzemnenia (samostatné uzemnenia pre rôzne zariadenia).

Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.

Polystyrén (EPS) a jeho vlastnosti

V kontexte stavebníctva sa často stretávame aj s pojmom EPS, ktorý však v tomto prípade znamená expandovaný polystyrén. Je to jeden z najpoužívanejších tepelnoizolačných materiálov, známy svojou ľahkosťou, dobrou tepelnoizolačnou schopnosťou a cenovou dostupnosťou.

Kvalita fasádneho polystyrénu

Fasádny polystyrén má mať podľa noriem pevnosť v tlaku 70 kPa. Balík EPS musí byť označený kódom CS(10)70. Pri kúpe je dôležité urobiť laickú kontrolu odvážením balíka - pokiaľ má nižšiu váhu ako 13,5 kg/m³, je predpoklad, že ide o nekvalitný materiál.

Výber hrúbky izolantu

Cena polystyrénu tvorí len malú časť celkovej ceny zatepľovacieho systému, no ako jediný komponent šetrí energiu. Čím je izolant hrubší, tým bude návratnosť investícií rýchlejšia. Odporúčaná hrúbka izolácie pre bytový dom je 10-12 cm, pre rodinný dom 12-14 cm.

Dýchanie polystyrénu

EPS je paropriepustný, čo znamená, že umožňuje prestup vodnej pary. Faktor difúzneho odporu EPS 70 je 20-40, čo je výrazne menej ako pri parozábrane (16 000). Plesne nevznikajú kvôli "dýchaniu", ale kvôli tepelným mostom (nedostatočná hrúbka izolantu a nedostatočné vetranie).

Požiarna bezpečnosť EPS

Expandovaný polystyrén EPS patrí medzi horľavé materiály (reakcia na oheň trieda E). Vyrába sa však v samozhášavej úprave. V rámci izolačných systémov je EPS vždy používaný spolu s nehorľavými materiálmi, čím celkový systém spĺňa požiadavky protipožiarnej ochrany.

EPS vs. XPS

Zatiaľ čo EPS (expandovaný polystyrén) je známy svojou ľahkosťou a cenovou dostupnosťou, XPS (extrudovaný polystyrén) má hustejšiu štruktúru, vyššiu pevnosť v tlaku a minimálnu nasiakavosť. EPS je ideálny pre zateplenie fasády, zatiaľ čo XPS sa hodí pre miesta s vyšším zaťažením alebo s rizikom vlhkosti (sokle, základy).

Porovnanie vlastností EPS a XPS:

Pri otázke EPS vs. XPS polystyrén neexistuje univerzálne riešenie. Každý materiál má svoje miesto a výhody.
