Technické výkresy a ich význam v interiérovej tvorbe

Technické výkresy zohrávajú v interiérovom dizajne kľúčovú úlohu, pretože umožňujú detailne zachytiť priestorové riešenia, rozmery a funkčné vzťahy. Slúžia ako spoľahlivý komunikačný nástroj medzi dizajnérom, klientom a remeselníkmi. Vďaka nim je možné presne naplánovať umiestnenie nábytku, priečok aj technických zariadení. Zohľadňujú pritom ergonómiu, materiály a dispozičné podmienky, čím minimalizujú riziko chýb pri realizácii. Kvalitne vypracovaná dokumentácia zahŕňa pôdorysy, rezy, pohľady a detaily zložitejších prvkov.

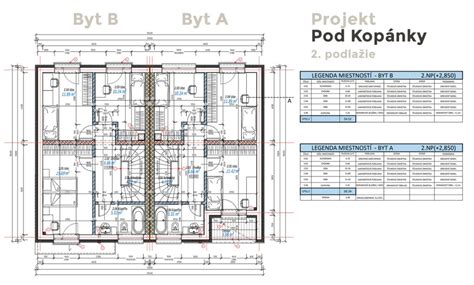

Ako interiérový dizajnér vnímam pôdorys a dispozičný návrh ako kľúčové prvky interiérového dizajnu, ktoré určujú funkčnosť a estetiku každého priestoru. Pôdorys nám poskytuje prehľad o usporiadaní miestností a zón, zatiaľ čo v dispozičnom návrhu sa zameriavame na optimálne rozloženie nábytku a vybavenia v priestore, aby sme zabezpečili plynulý pohyb a logické prepojenie funkčných oblastí. Kvalitný pôdorys a dispozičný návrh idú ruka v ruke a tvoria prvý technický výkres, s ktorým začíname tvoriť interiérový dizajn a komunikovať ho s klientom. Pri tvorbe návrhu kladieme dôraz na ergonómiu, technické riešenia, vizuálnu harmóniu a bezpečnosť, pričom vždy hľadáme rovnováhu medzi estetikou a praktickým využitím priestoru.

Význam rôznych typov technických výkresov v interiéri

Technické výkresy sú praktickým podkladom pre realizáciu. Remeselníkom dávajú presné informácie o rozmeroch, umiestnení prvkov a nadväznostiach (nábytok, svietidlá, elektroinštalácia, voda/odpad, kladačský plán).

Návrh osvetlenia

Návrh osvetlenia zohráva kľúčovú úlohu pri vytváraní optimálnej atmosféry a funkčnosti priestoru. Technický výkres presne zachytáva polohu a typ svietidiel, vrátane umiestnenia elektroinštalačných bodov. Dobre navrhnuté osvetlenie zvýrazní dizajnové prvky a zabezpečí pohodlné, efektívne využitie interiéru. Pri výbere svetelných zdrojov je dôležité zohľadniť aj ich farebnú teplotu podľa požadovaného efektu. Spolu s výkresom osvetlenia dostanete aj zoznam odporúčaných svietidiel. Výkres osvetlenia presne zachytáva polohu a typ svietidiel, vrátane umiestnenia elektroinštalačných bodov. Návrh dopĺňa aj zoznam odporúčaných svietidiel.

Elektroinštalácia

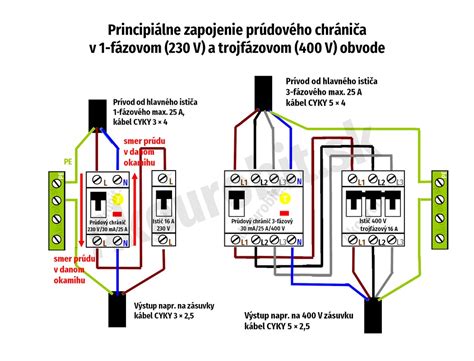

Interiérový dizajnér pri návrhu elektroinštalácie prispôsobuje zásuvky, vypínače a svietidlá funkčným požiadavkám aj estetike priestoru. Dôkladne plánuje elektroinštaláciu, čím minimalizuje potrebu dodatočných úprav počas realizácie. Na návrh elektroinštalácie používa kvalitný dispozičný plán, podľa ktorého určuje rozvody. Technický výkres obsahuje presné pozície zásuviek a vypínačov, polohy svietidiel, rozdelenie svetelných okruhov a prívodné káble pre LED podsvietenie nábytku, zrkadiel, SDK podhľadov alebo nik.

Voda a odpad

V rámci interiérového dizajnu zakresľujeme aj pozície vody a odpadu v navrhovaných miestnostiach (napríklad kúpeľňa, kuchyňa), aby ste presne vedeli, kam potiahnuť tieto rozvody. Technický výkres pripravujeme na základe dispozičného riešenia miestnosti, preto dbáme na správne rozloženie jednotlivých prvkov. Pozície vody a odpadov zakresľujeme iba v pôdoryse. V zložitejších prípadoch je potrebné zakresliť aj pozície batérií na stenách (napríklad pri podomietkových batériách). Pozície vody a odpadu zakresľujeme do pôdorysu v navrhovaných miestnostiach (napr. kúpeľňa, kuchyňa), aby ste presne vedeli, kam pripraviť rozvody. Výkres pripravujeme na základe dispozičného riešenia.

Kladačský plán

Vypracujeme vám kladačský plán kúpeľne, ktorý slúži ako detailný návod na rozloženie obkladov na stenách a podlahe, vrátane vzorov a farebných kombinácií. Správne vypracovaný plán maximalizuje estetickú hodnotu, minimalizuje odpad a zabezpečuje logický postup pri montáži. Pomáhame určiť presné množstvo potrebného materiálu a dosiahnuť profesionálny výsledok. Pri tvorbe plánu zohľadňujeme formáty obkladov a správne ukončenia hrán. Kladačský plán pripravujeme až po dokončení návrhu dizajnu kúpeľne, keď máme vybrané typy a formáty obkladov. Kladačský plán kúpeľne pripravujeme až po dokončení dizajnu kúpeľne, keď máte vybrané typy a formáty obkladov.

Nábytok na mieru

Realizácia nábytku na mieru si vyžaduje aj technické výkresy. Technický výkres nábytku slúži ako základný podklad na prezentáciu navrhnutého produktu a vypracovanie cenovej ponuky. Obsahuje základné rozmery, typ materiálu a 3D pohľady, ktoré poskytujú lepšiu predstavu o konštrukčných prvkoch. Výkres však neobsahuje okótované pohľady, detaily, rezy ani vnútorné rozloženie skriniek. Detailne výkresy vyhotovujeme klientom, ktorý s nami idú do realizácie. Technický výkres nábytku pripravujeme po dokončení návrhu interiéru ako podklad pre cenové ponuky. Obsahuje základné rozmery, materiály a 3D pohľady pre lepšiu predstavu.

Pochopenie rezov v technickom kreslení

Rez je zobrazenie predmetu pretnutého myslenou (obvykle rovinnou) plochou rezu premietaného na priemetňu rovnobežnú s plochou rezu. Rez sa používa na zobrazenie vnútorných priestorov objektu na stavebnom výkrese. Objekt sa otvára mysleným rezom tak, aby vznikol pohľad do vnútorných priestorov. Aby sa zachytila priestorová členitosť objektu a priestorové usporiadanie konštrukcií v objekte, musí sa budova otvárať tak vodorovnými, ako aj zvislými myslenými rezmi.

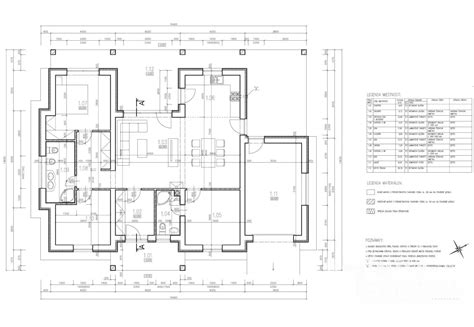

Vodorovný rez (pôdorys)

Pri vodorovnom reze je myslená plocha rezu rovnobežná s vodorovnou priemetňou. Na výkresoch v stavebníctve sa pre vodorovný rez stavebným objektom obvykle používa názov pôdorys. V tomto vodorovnom reze je možné zobrazovať aj prvky (konštrukcie) nad myslenou plochou rezu. Vodorovné rezy zachytávajú pôdorysné členenie, tvar a nadväznosti priestorov, konštrukcií vo vodorovnom smere. Rovina vodorovného rezu sa zalamuje spravidla len v prípadoch, keď sa podlažie objektu zobrazuje jedným pôdorysom a rovina vodorovného rezu sa spravidla vedie v 1/3 výšky zobrazovaného podlažia. V ostatných prípadoch, keď sa podlažie zobrazuje viacerými pôdorysmi (napr. Jednotlivé úrovne sa v pôdorysoch označujú výškovou kótou. Pôdorysy jednotlivých podlaží možno označiť aj popisom (napr. 1. nadzemné podlažie) a pôdorysy jednotlivých úrovní v rámci jedného podlažia sa označia popisom (napr. pôdorys na kóte +5,600).

Zvislý rez

Pri zvislom reze je myslená plocha rezu kolmá k vodorovnej priemetni (k pôdorysni). Zvislé rezy objasňujú výškové pomery, tvar a nadväznosti konštrukcií po výške objektu. Celkové zvislé rezy objektom označujeme priebežne pre celý objekt.

Označovanie rezov

Poloha (priebeh) myslenej roviny rezu sa zakresľuje hrubými úsečkami, nakreslenými z vonkajšej strany obrazu, prípadne aj vnútri obrazu. Úsečky nesmú pretínať vonkajší obrys alebo hrany obrazu. Na označovanie rezov sa používajú písmená veľkej abecedy alebo arabské číslice, prípadne ich kombinácie (napr. A1, A2, B1, B2, ...). Pri označovaní písmenami veľkej abecedy sa nesmú používať písmena I, O, Q, R, X.

Zoznam produktov a materiálov

Na to, aby ste mohli bez problémov zrealizovať svoj vysnívaný interiér, je dôležité mať k dispozícii prehľad všetkých produktov a materiálov, ktoré boli zahrnuté do návrhu. Hneď po jeho dokončení vytvoríme podrobný zoznam, ktorý vám poslúži ako užitočná pomôcka pri samotnej realizácii. Tento zoznam obsahuje všetky navrhnuté produkty a materiály spolu s dôležitými údajmi, ako sú názov produktu, odkaz na webovú stránku alebo kontakt na dodávateľa. Áno. Po dokončení návrhu pripravíme podrobný zoznam navrhnutých produktov a materiálov.

Všeobecné zásady na vyhotovovanie rezov a prierezov pre všetky druhy technických výkresov (strojníckych, elektrotechnických, v stavebníctve a pod.) určujú medzinárodné normy STN ISO 128-40, STN ISO 128-44 a STN ISO 128-50. Aby sa dali pri zložitejších súčiastkach, najmä dutých, zobraziť neviditeľné hrany a obrysy, kreslíme ich v reze alebo priereze. Rez znázorňuje tie obrysy, ktoré ležia v rovine rezu a za rovinou rezu. Prierez znázorňuje len tie obrysy predmetu, ktoré ležia v rovine rezu. Prierezy sa používajú namiesto rezov v tých prípadoch, keď nie je potrebné zobraziť obrysy a hrany predmetu, ktoré ležia za rovinou rezu.
