Nastavenie posuvu zváracieho drôtu v MIG/MAG svářečke je ako ladění hudobného nástroja - ak nie je správne naladené, výsledok nebude stáť za veľa. Správne nastavenie zváracích parametrov je kľúčové pre dosiahnutie kvalitných a pevných zvarov.
MIG (Metal Inert Gas) a MAG (Metal Active Gas) zváranie patria medzi najrozšírenejšie metódy zvárania vďaka svojej efektivite a univerzálnosti. Tieto metódy využívajú kontinuálne podávanie drôtu ako elektródy, ktorý sa taví a vytvára zvar. Správna rýchlosť posuvu zváracieho drôtu ovplyvňuje nielen estetiku zvaru, ale aj jeho pevnosť a trvanlivosť.
Kľúčové parametre pre MIG/MAG zváranie
Pre dosiahnutie optimálnych výsledkov pri MIG/MAG zváraní je potrebné venovať pozornosť niekoľkým kľúčovým parametrom:
- Zvárací prúd (amperáž): Prúd závisí od hrúbky materiálu.
- Napätie: Nastavenie napätia ovplyvňuje tvar a kvalitu zvaru.
- Rýchlosť posuvu zváracieho drôtu: Rýchlosť posuvu zváracieho drôtu musí byť synchronizovaná s prúdom.
- Priemer drôtu: Vyberte priemer drôtu podľa hrúbky materiálu. Tenké materiály vyžadujú tenší drôt (napr. 0,6 mm), zatiaľ čo hrubšie plechy potrebujú hrubší drôt.
- Dĺžka oblúka: Dĺžka oblúka priamo ovplyvňuje šírku zvaru a množstvo tepla aplikovaného na materiál.

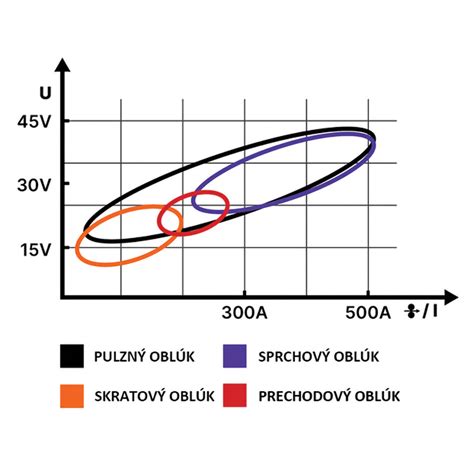

Rýchlosť podávania drôtu nie je konštantná hodnota a mení sa v závislosti od typu prenosu materiálu, ako je skratový, globálny, pulzný alebo spray (postrekovaný). Každý z týchto režimov vyžaduje špecifické nastavenie.
Vplyv hrúbky materiálu na rýchlosť posuvu drôtu
Pri zváraní rôznych hrúbok materiálu je nevyhnutné správne nastaviť rýchlosť posuvu zváracieho drôtu. Nasledujúca tabuľka poskytuje orientačné hodnoty pre rôzne hrúbky plechu:
| Hrúbka materiálu (mm) | Odporúčaný priemer drôtu (mm) | Odporúčaná rýchlosť posuvu drôtu (m/min) | Odporúčaný zvárací prúd (A) |
|---|---|---|---|
| 1.0 | 0.6 | 4-6 | 60-80 |
| 2.0 | 0.8 | 5-7 | 90-110 |
| 3.0 | 0.8 | 6-8 | 120-140 |
| 4.0 | 1.0 | 7-9 | 150-170 |
| 5.0 | 1.0 | 8-10 | 180-200 |
Uvedené hodnoty sú len orientačné a môžu sa líšiť v závislosti od konkrétneho typu materiálu, použitého ochranného plynu a zváracieho zariadenia.
Pokročilé funkcie a nastavenia
Moderné zváracie stroje ponúkajú pokročilé funkcie, ktoré uľahčujú nastavenie a zlepšujú kvalitu zvaru. Jednou z nich je tzv. približovacia rýchlosť posuvu drôtu.
Pri absencii výbavy pre zníženie približovacej rýchlosti posuvu drôtu dochádza k javu, ktorý zvárači nazývajú "kopnutie". Je to spôsobené tým, že pri vysokých hodnotiach posuvu studený drôt narazí na studený materiál a v momente dotyku nie je možné jeho okamžité odtavenie. Preto sa v lepších strojoch dá využiť približovacia rýchlosť, ktorá postupne zrýchľuje posuv drôtu po nadviazaní oblúka.
Po naštartovaní procesu sa snímačom prúdu, obyčajne jazýčkovým relé alebo prúdovým transformátorom, zruší efekt spomaleného posuvu a drôt začne pracovať s nastavenou zváracou rýchlosťou.
Niektoré pokročilé zváracie stroje, najmä tie s synergiou, dokážu automaticky nastaviť optimálny posuv drôtu na základe predvolených parametrov. V prípade nesynergických zváračiek alebo vypnutej synergie je posuv drôtu nastavovaný zváračom.
Nastavenie sa môže vykonávať rôznymi spôsobmi:
- Podľa Ampér: Na zváračke nie je možnosť nastaviť priamo rýchlosť posuvu drôtu v metroch za sekundu (m/s).
- Podľa Voltov: Na zváračke nie je možnosť nastaviť priamo rýchlosť posuvu drôtu v metroch za sekundu (m/s).
- Podľa metrov za sekundu (m/s): Na zváračke je možnosť nastaviť posuv drôtu priamo v metroch za sekundu (m/s).
- Krokové nastavenie: Na zváračke je možnosť nastaviť posuv drôtu iba krokovo, napríklad v rozsahu 1-10. Toto nie je priama rýchlosť v m/s, ale len pozícia ovládača. V tomto prípade sa posuv drôtu nastavuje podľa tabuľky výrobcu uvedenej v návode k použitiu, kde každý krok zodpovedá prednastavenému posuvu drôtu v m/s.
Pri začiatku zvárania môže byť nastavený aj tzv. nábeh v sekundách (Sec) na nastavenú rýchlosť posuvu (m/min) a napätie. Tieto parametre spoločne s ďalšími (napr. 5 parametrov) umožňujú presné doladenie procesu zapaľovania oblúka.
Ako nastaviť manuálne MIG/MAG zváračku (podľa sluchu) + Titulky
V pokročilejších strojoch sa na meranie prúdu používajú prúdové transformátory, ktoré sú už často súčasťou zváracieho zariadenia. V minulosti sa na detekciu prúdu pri zapaľovaní oblúka používali aj jazýčkové relé.
Téma impulzného prenosu materiálu sa stále rozvíja, no v mnohých zdrojoch nie je detailne popísaný presný princíp pohonu pri týchto impulzných prenosoch, čo môže viesť k dojmu, že všade je len konštantná vysúvacia rýchlosť.
Pri výbere zváracieho drôtu je dôležité zohľadniť nielen priemer drôtu, ale aj jeho typ a materiál. Rôzne typy drôtov a plynov môžu vyžadovať odlišné nastavenia posuvu a napätia.
