Výroba hliníkových skríň z plechu

Výroba skríň z hliníkového plechu je proces, ktorý si vyžaduje presnosť, technické znalosti a správne vybavenie. Hliníkové skrine sú obľúbené pre svoju ľahkosť, odolnosť voči korózii a moderný vzhľad. V tomto článku sa pozrieme na hlavné postupy a technológie, ktoré sa používajú pri výrobe týchto skríň.

Návrh a plánovanie

Proces výroby začína návrhom skrine. Tento krok zahŕňa určenie rozmerov, funkčnosti a estetických požiadaviek. Dôležité je zohľadniť, na aký účel bude skriňa slúžiť a aké zaťaženie bude musieť znášať. Návrh sa zvyčajne vytvára pomocou CAD softvéru, ktorý umožňuje presné modelovanie a vizualizáciu.

Výber materiálu

Hliníkový plech je dostupný v rôznych hrúbkach a zliatinách. Výber správneho typu hliníka závisí od požiadaviek na pevnosť, hmotnosť a odolnosť voči korózii. Bežne sa používajú zliatiny série 5000 (napríklad 5052) a 6000 (napríklad 6061), ktoré ponúkajú dobrú kombináciu vlastností.

Hliník váži približne jednu tretinu hmotnosti ocele pri vynikajúcom pomere pevnosti k hmotnosti, čo umožňuje dosiahnuť požadovanú trvanlivosť pri výraznom znížení celkovej hmotnosti materiálu. Táto výhoda hmotnosti sa ukazuje ako obzvlášť prospešná pre spotrebu paliva v doprave a zníženie zaťaženia v konštrukčných návrhoch.

Štyri najbežnejšie stupne, s ktorými sa stretnete pri plechoch z hliníkovej zliatiny, sú 3003, 5052, 6061 a 7075.

• Hliník 3003 ponúka vynikajúcu tvárnosť za ekonomickú cenu. Vďaka mangánu ako hlavnému legujúcemu prvku sa ľahko ohýba a tvaruje bez praskania. Tento sortiment nájdete v bežných aplikáciách, ako sú potrubia pre klimatizáciu, zásobníky alebo dekoratívne lišty, kde extrémna pevnosť nie je rozhodujúca, ale dôležitá je spracovateľnosť.
• 5052 hliník zvyšuje výkon pridaním horčíka a chrómu, čo zabezpečuje vynikajúcu odolnosť voči korózii a zváranie. Tento sortiment výborne odoláva slanej vode, chemikáliám a agresívnym prostrediam. Námorné aplikácie, ako sú trupy lodí, palivové nádrže a armatúry, sa práve z týchto dôvodov veľmi spoliehajú na plechy z hliníka 5052. Je 5052 hliník ohybný? Absolútne áno - a práve preto ho spracovatelia často vyberajú. Označenie tepelného spracovania H32 znamená, že tento hliníkový zliatina plechu bol utvrdený deformáciou a stabilizovaný, čím získal dostatočnú tažnosť na to, aby vydržal chladné tvárnenie bez praskania. Môžete vytvárať tesné polomery, záložky a excentrické ohyby, pri ktorých by iné zliatiny zlyhali. Zliatina 5052 je dostupnejšia vo forme hliníkových plechov ako 6061 alebo 7075, čo umožňuje jednoduchšie zabezpečenie s kratšími dodacími lehotami. Táto dostupnosť spolu s jej výbornou tvárnosťou pri tvárnicích operáciách robí hliník 5052 H32 štandardnou odporúčanou voľbou pre prototypy a výrobu v malom objeme. Hliník 5052 marinovej triedy sa obzvlášť hodí pre vonkajšie prostredie a slanú vodu. Na rozdiel od niektorých zliatin, ktoré vyžadujú ochranné povlaky na odolanie korózii, 5052 vykazuje vynikajúce vlastnosti aj bez dodatočného povrchového úprav.
• 6061 hliník prináša do hry tepelnú ovládateľnosť. Tvrdosť T6 dosahuje približne o 32 % vyššiu medznú pevnosť ako 5052, čo ho robí ideálnym pre konštrukčné komponenty, ako sú mosty, lietadlové rámčeky a strojné vybavenie. Krásne sa obrába a dobre sa zvára, avšak znížená tažnosť si vyžaduje väčšie polomery ohybu.
• Hliník 7075 predstavuje vysokopevnostný koniec škály. Významný obsah zinku, horčíka a medi zabezpečuje odolnosť blížiacu sa zliatinám titánu. Tento sortiment vyžadujú letecké aplikácie, rámy vozidiel s vysokým výkonom a športové vybavenie, keď je maximálny pomer pevnosti k hmotnosti nepostrádateľný.

Hrúbka materiálu

Hliníkový plech kalibru 10 je pozoruhodne tenší ako oceľový plech kalibru 10 a pomiešanie týchto tabuliek vedie k dielam, ktoré nesedia, nezvládnu predpokladané zaťaženie alebo stoja viac, ako je potrebné. Hliník a oceľ používajú úplne odlišné štandardy kalibrov. Hrúbka hliníka 10ga je približne o 24 % menšia ako u oceľovej varianty, čo ovplyvňuje štrukturálnu pevnosť, správanie pri ohýbaní a kompatibilitu s upevňovacími prvkami. Podobne hrúbka ocele 11 gauge dosahuje približne 0,1196 palca, zatiaľ čo hliník rovnakého kalibru má len 0,0907 palca. Pred schválením špecifikácií si vždy overte, že používate správnu tabuľku kalibrov pre daný materiál.

• Tenšie kalibre (20-24) sú vhodné pre dekoratívne aplikácie, ľahké kryty a komponenty, kde je minimalizácia hmotnosti dôležitejšia ako štrukturálne požiadavky. Hrúbka 20 palcov meria hliník len 0,0320 palca (0,813 mm) - dostatočne tenký na zložité tvary, ale nedostatočný pre nosné aplikácie.
• Stredné hrúbky (14-18) zvládajú väčšinu štrukturálnych panelov a skríň. Hrúbka hliníka ekvivalentná ocele 14. kalibru meria 0,0641 palca (1,628 mm), čo poskytuje dostatočnú tuhosť pre skriňovanie zariadení, komponenty klimatizácie a vykurovania a karosériové panely automobilov.
• Väčšie hrúbky (10-12) zabezpečujú tuhosť potrebnú pre nosné komponenty, konštrukčné závesy a aplikácie vystavené významnému zaťaženiu alebo nárazom. Pri hrúbke 10 gauge pracujete s materiálom hrubším ako 2,5 mm - dostatočne masívny na podporu významných zaťažení a stále tvárny pomocou vhodného vybavenia.

Pri aplikáciách s prísnymi toleranciami vždy pred spracovaním odmerajte skutočnú hrúbku posuvným meradlom alebo mikrometrom. Odchýlky pri valcovaní a povlaky môžu mierne posunúť nominálne hodnoty. Špecifikácia „hliník 16 ga (0,0508 palca / 1,290 mm)“ odstraňuje nejednoznačnosti a zabezpečuje, že všetci pracujú podľa totožných špecifikácií.

Rezanie a tvarovanie

Rezanie hliníkového plechu sa môže vykonávať rôznymi metódami:

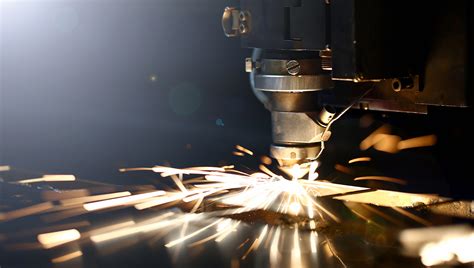

• Laserové rezanie je presné a efektívne, ale môže byť drahšie. Pri hliníkových plechoch s hrúbkou pod 0,25 palca laserové rezanie ponúka vynikajúcu presnosť s minimálnym zárezom.
• Vodné rezanie je vhodné pre hrubšie materiály a nevytvára tepelne ovplyvnenú zónu. Tento chladný rezací proces úplne eliminuje tepelne ovplyvnené zóny - významná výhoda pri práci s hliníkom.
• Mechanické rezanie (strihanie) je najjednoduchšie, ale môže spôsobiť deformáciu materiálu. Pliežňový lis používa proti sebe pôsobiace nože na rýchle a čisté prestrihávanie hliníkových plechov. Ak vaše diely majú iba rovné okraje bez vnútorných výrezov, pliežňovanie ponúka vynikajúcu hodnotu.
• CNC frézovanie ponúka vysokú pružnosť pri rôznych hrúbkach materiálu pomocou rotujúcich rezných nástrojov. Frézy spracujú všetko od tenkých dekoratívnych panelov po hrubé konštrukčné komponenty. Táto metóda je obzvlášť vhodná, ak potrebujete orezať hliníkový plech s komplexnými 2D profilmi a zachovať pritom úzke tolerancie.

Po rezaní nasleduje tvarovanie, ktoré sa vykonáva pomocou ohraňovacích lisov alebo valcovacích strojov. Týmto spôsobom sa vytvárajú ohyby a potrebné tvary pre jednotlivé časti skrine.

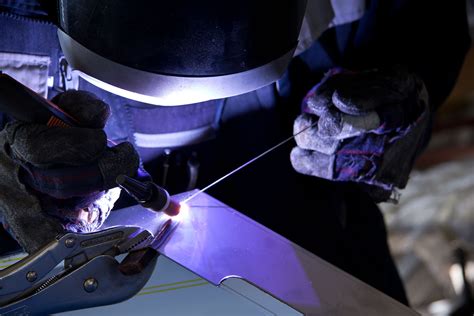

Zváranie a spájanie

Jednotlivé časti skrine sa spájajú zváraním alebo mechanickými spojmi. Zváranie hliníka vyžaduje špeciálne techniky, ako je TIG (GTAW) alebo MIG (GMAW) zváranie, ktoré zabezpečujú pevné a estetické spoje. Mechanické spoje, ako sú skrutky, nity alebo špeciálne spojovacie prvky, sa používajú tam, kde nie je zváranie vhodné alebo možné.

Zváranie hliníka vyžaduje špeciálne postupy a zručnosti, aby sa predišlo problémom, ako sú pórovitosť a praskanie. Používa sa TIG (GTAW) alebo MIG (GMAW) zváranie.

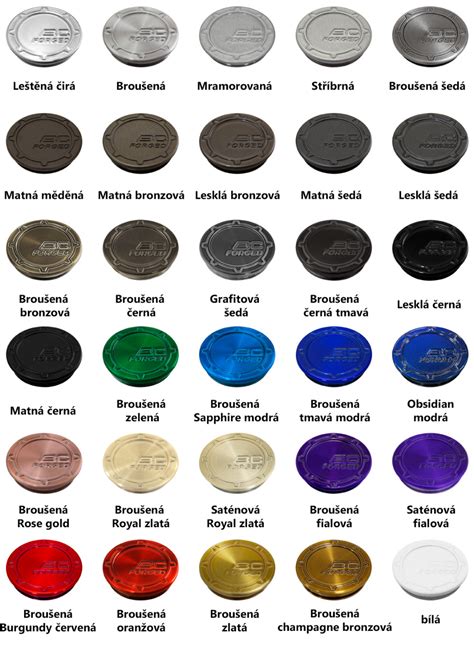

Povrchová úprava

Povrchová úprava hliníkových skríň slúži na zlepšenie ich vzhľadu a zvýšenie odolnosti voči korózii. Medzi najčastejšie používané metódy patria:

• Eloxovanie (anodizácia) vytvára tvrdú a odolnú vrstvu oxidu hliníka, ktorá chráni povrch pred poškriabaním a koróziou.
• Práškové lakovanie umožňuje aplikáciu rôznych farieb a textúr.
• Brúsenie a leštenie sa používajú na dosiahnutie hladkého a lesklého povrchu.

Montáž a kontrola kvality

Po povrchovej úprave nasleduje montáž jednotlivých komponentov, ako sú dvere, zámky, pánty a vnútorné vybavenie. Dôležitá je presná montáž, aby skriňa správne fungovala a spĺňala požadované normy. Na záver sa vykonáva kontrola kvality, ktorá zahŕňa vizuálnu kontrolu, meranie rozmerov a testovanie funkčnosti.
