Spracovanie plechu je kľúčový výrobný proces, ktorý premieňa ploché kovové plechy na rôzne diely a konštrukcie. Táto príručka vás prevedie každou fázou procesu, predstaví vám základné nástroje a vybavenie a ponúkne tipy na výber správnych materiálov na zabezpečenie trvácnosti a efektívnosti. Či už vás zaujímajú nástroje, ktoré kov režú a tvarujú, alebo techniky, ktoré ho dokončujú a chránia, čoskoro zistíte, že umenie kovovýroby máte na dosah.
Fáza návrhu a plánovania

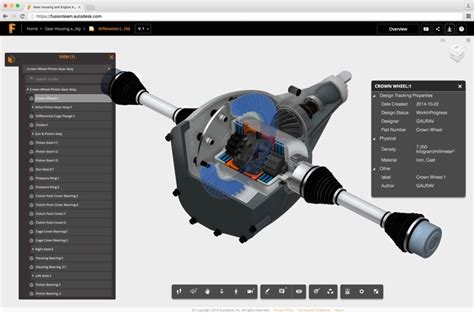

Fáza návrhu je rozhodujúca pre úspešné spracovanie plechu, pretože zaručuje, že konečný výrobok spĺňa všetky špecifikácie a kvalitatívne normy. Vytvorenie výkresovej dokumentácie je kritickým krokom, ktorý zahŕňa tvorbu detailných náčrtov a plánov usmerňujúcich výrobný proces. CAD modelovanie umožňuje výrobcom vizualizovať návrhy v 3D, identifikovať potenciálne problémy a zlepšenia ešte pred výrobou. Efektívna spolupráca so zákazníkmi je nevyhnutná na pochopenie ich potrieb a cieľov. Zhromaždenie detailných informácií, ako sú rozmery a preferencie materiálu, zabezpečuje presné plánovanie. Po dokončení návrhu sa vytvoria detailné výkresy a plány. Dôkladné zváženie tolerancií a špecifikácií je rozhodujúce. Prototypovanie je cenným krokom, ktorý umožňuje testovanie v reálnych podmienkach a identifikáciu potenciálnych problémov. Posledný krok zahŕňa zdokonalenie návrhu na základe spätnej väzby z prototypovania a spolupráce.
Výber správneho materiálu
Výber správneho materiálu je kľúčovým aspektom spracovania plechu. Výber správneho materiálu je rozhodujúci pre výkon, trvanlivosť a náklady. Kľúčové faktory zahŕňajú pevnosť, flexibilitu, odolnosť proti korózii a cenu. Zamysli sa nad vonkajšími silami, ktorým bude plechová súčiastka čeliť počas svojej prevádzky, ako sú mechanické namáhanie, environmentálne faktory a prevádzkové zaťaženia. Hmotnosť materiálu je rozhodujúca v aplikáciách, ako je letecký a automobilový priemysel, kde nízka hmotnosť zvyšuje výkon a efektivitu. Náklady na materiál a výrobu musia zapadať do rozpočtu projektu, pretože ceny materiálov sa môžu výrazne líšiť a ovplyvniť celkové výdavky. V závislosti od prostredia môže byť odolnosť proti korózii zásadná. Zváž, ako jednoducho sa dá materiál montovať pomocou metód, ako je zváranie, nitovanie alebo lepenie. Dostupnosť a dodacie lehoty materiálov môžu ovplyvniť časový harmonogram projektu. Výber materiálu ovplyvňuje jednoduchosť rezania a tvárnenia. Materiály reagujú odlišne na ohýbanie, lemovanie a valcovanie. Po výbere materiálu vykonajte výpočty návrhu, simulácie a testy, aby ste sa uistili, že spĺňa požiadavky vášho produktu.
Tu je technický prehľad materiálov a typických výrobných tolerancií, ako sa používajú pri spracovaní plechu:
| Materiál | Typické výrobné tolerancie (dĺžka/šírka) |
|---|---|
| Nerezová oceľ (napr. 1.4301, 1.4571) | ± 0,2 mm až ± 0,5 mm |
| Mäkká oceľ (napr. S235, S355) | ± 0,2 mm až ± 0,4 mm |
| Hliníkové plechy (napr. AlMg3, AlCu4Mg1) | ± 0,2 mm až ± 0,5 mm |
| Meď / mosadz | ± 0,3 mm až ± 0,6 mm |
| Žiaruvzdorné ocele (napr. 1.4828, 1.4841) | ± 0,3 mm až ± 0,5 mm |
| Pozinkovaný oceľový plech (napr. DX51D+Z) | ± 0,2 mm až ± 0,4 mm |
Triedy tolerancie pre spracovanie plechu podľa normy ISO 2768:
- Všeobecné rozmery: ISO 2768-m (stredné) alebo ISO 2768-f (jemné)
- Presnosť a umiestnenie hrán: v závislosti od materiálu, geometrie a výrobného procesu
Výroba plechových dielov: Nástroje a vybavenie
Výroba plechových dielov vyžaduje rôzne nástroje a vybavenie na premenu surových kovových plechov na hotové produkty. Základné nástroje zahŕňajú ručné nožnice na jednoduché rezy, ručné ohýbačky na ohýbanie a motorové valcovačky na valcovité tvary. Kľúčové stroje zahŕňajú ohraňovacie lisy na presné ohyby, CNC stroje na automatizované rezanie a hydraulické lisy na zložité tvary. Pokročilé nástroje, ako laserové a plazmové rezačky, ponúkajú vysokú presnosť, zatiaľ čo špecializované nástroje ako zmršťovače, rozťahovače a profilovacie valce zvyšujú štrukturálnu pevnosť.

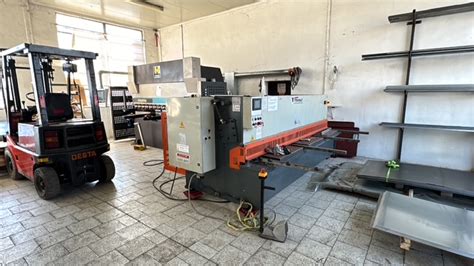

Ručné ohýbačky sa používajú na ohýbanie veľkých plechov do požadovaných tvarov. Motorové valcovacie stroje sa používajú na valcovanie a tvarovanie kovových plechov. Sú vyrobené z ťažkej ocele a dokážu spracovať materiály ako mäkká oceľ s hrúbkou 16 gauge. Uhlové brúsky a rezačky kovu sú vybavené vysokorýchlostnými rotačnými kotúčmi, ktoré sú nevyhnutné na rezanie, brúsenie a leštenie rôznych druhov kovov. Laserové rezacie stroje ponúkajú vysokú presnosť a efektivitu, najmä pri zložitých tvaroch. Nožnicové stroje sa používajú na strihanie kovových plechov do požadovanej veľkosti a tvaru. Tieto stroje môžu byť ovládané manuálne alebo pohonom, v závislosti od hrúbky a typu rezaného kovu. Dierovacie stroje vytvárajú otvory alebo tvary v kovových plechoch pomocou razníka. Tento proces možno vykonávať pomocou CNC frézovacích strojov, ručných razníkov alebo automatických razníkov. Vybavenie týchto strojov správnym vysekávacie a dierovacie nástroje je nevyhnutné pre presnosť a efektivitu.

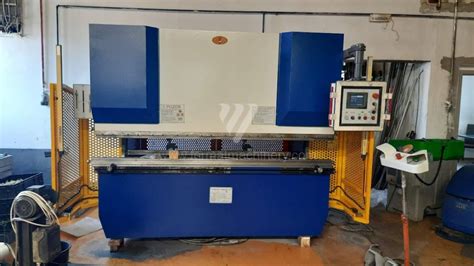

Tvárniace a ohýbacie náradie je nevyhnutné na tvarovanie kovových plechov do finálnych výrobkov s presnými uhlami a krivkami. Ohraňovacie lisy alebo jednoducho lisy sa používajú na ohýbanie plechu s cieľom vytvoriť uhly alebo krivky. Tento proces je nevyhnutný pri výrobe súčiastok, ako sú sponky do vlasov, kancelárske spinky a automobilové komponenty. Nástroje na ťahanie predlžujú kovové plechy, aby dosiahli konkrétne tvary, ktoré sa bežne používajú v odvetviach ako letectvo a automobilový priemysel.
Procesy spracovania plechu: Rezanie a tvarovanie
Rezanie kovových plechov je základným krokom pri spracovaní plechov, pričom zahŕňa rôzne techniky na dosiahnutie požadovaných tvarov a veľkostí. Strihanie je bežná technika, ktorá používa priamu čepeľ na rezanie plochého kovového plechu na dlhé, rovné kusy. Táto metóda je efektívna a presná, pričom produkuje čisté hrany bez otrepov. Laserové rezanie používa zameraný lúč svetla na prerezanie rôznych typov kovového plechu s výnimočnou presnosťou a rýchlosťou, vďaka čomu je ideálne na zložité vzory a komplexné tvary. Plazmové rezanie využíva vysokorýchlostný prúd ionizovaného plynu na roztavenie kovu a odfúknutie roztaveného materiálu, čím vzniká čistý rez. Táto všestranná metóda si poradí s materiálmi od tenkých plechov až po hrubé dosky. Rezanie vodným lúčom využíva vysokotlakový prúd vody, niekedy zmiešaný s abrazívami, na rezanie kovov rôznych hrúbok. Táto metóda nepoužíva teplo, takže zachováva vlastnosti materiálu bez spôsobovania tepelného napätia. Rezanie plameňom, známe aj ako rezanie horákom, zahŕňa použitie vysokoteplotného plameňa na rezanie kovov náchylných na oxidáciu, ako je oceľ. Táto metóda je účinná pre hrubšie kovy, ale môže spôsobiť tepelné napätie. Pílenie zahŕňa použitie pásových alebo kotúčových píl na rezanie plechových polotovarov, ktoré sú príliš hrubé pre iné metódy rezania. Nožnicové stroje sú navrhnuté na vykonávanie dlhých, rovných rezov v plechu. Môžu byť ovládané manuálne alebo poháňané motorom.
Automatizácia s riadením CNC (Computer Numerical Control) revolučným spôsobom zmenila procesy rezania tým, že umožňuje presné ovládanie parametrov rezania. Technológia vláknového lasera ponúka vyššiu presnosť a rýchlosť v porovnaní s tradičnými CO2 lasermi. Rezanie plazmou vo vysokom rozlíšení zlepšuje presnosť a kvalitu plazmových rezov, čo umožňuje dosiahnuť jemnejšie detaily a hladšie hrany. Po rezaní je nevyhnutné vyčistiť plech, aby sa odstránili nečistoty, mastnota a akákoľvek hrdza. Pochopením a využitím týchto techník rezania a prípravy môžu výrobcovia dosiahnuť vysokú presnosť, efektivitu a kvalitu v svojich projektoch z plechu.
Ohýbanie kovu je nevyhnutné vo výrobe plechu, umožňuje premeniť ploché plechy na rôzne tvary. Ohýbanie pomocou matrice, známe aj ako lisovacie ohýbanie, zahŕňa umiestnenie kovového obrobku na matricu a použitie razníka na vyvinutie tlaku zhora, čím sa vytvorí požadovaný ohyb. V závislosti od tvaru matrice možno dosiahnuť rôzne ohyby, ako sú V-ohyby, U-ohyby a L-ohyby. Naopak, ohýbanie vo vzduchu alebo čiastočné ohýbanie umožňuje väčšiu flexibilitu pri nastavovaní uhla ohybu kontrolovaním hĺbky prenikania razníka do matrice. Ohýbanie na lisovacej brzde je presná metóda, pri ktorej je plech umiestnený na rovný povrch s nastaviteľnými dorazmi a na vyvinutie tlaku a ohnutie kovu do požadovaného uhla sa používa plochá tyč. Formové ohýbanie je jednoduchá technika, pri ktorej sa kov ohýba cez hranu alebo tvar umiestnený pod ním. Kladivo alebo iný nástroj sa často používa na ohnutie kovu do požadovaného tvaru. Natiahovanie zahŕňa predlžovanie kovu na vytvorenie konkrétnych tvarov, často využívané v odvetviach ako letecký či automobilový priemysel. Hlboké ťahanie je technika používaná na výrobu trojrozmerných tvarov vtiahnutím kovu do dutiny matrice. Valcovanie zahŕňa prechod kovových plechov cez sériu valcov, aby sa vytvárali súvislé tvary s veľkými polomermi.
Plechy z nehrdzavejúcej ocele alebo hliníka, či už hrubé alebo tenké, sa spracúvajú s konzistentnou kvalitou. Celý výrobný proces máme vždy pod dohľadom. Od prvého rezu až po poslednú hranu sú kroky spracovania presne koordinované. Precízne spracovanie plechu pre nás nie je len túžbou, ale každodennou realitou. Ako výrobca plechov vám ponúkame aj spracovanie plechov na mieru podľa vašich želaní na základe spracovania plechov zváraním.
Montážne procesy
Pri výrobe plechových dielov sú montážne procesy kľúčové pre spájanie rôznych komponentov do konečného produktu. Zváranie je široko používaná metóda spájania kovových častí pomocou tepla a tlaku, pričom zahŕňa techniky ako bodové zváranie, TIG (Tungsten Inert Gas) zváranie a MIG (Metal Inert Gas) zváranie. Nitovanie používa nity na spájanie kovových častí ich deformáciou tak, aby držali jednotlivé diely pohromade, pričom poskytuje vysokú pevnosť v ťahu a je vhodné pre trvalé spoje. Spojovanie tvarovaním je metóda tvárnenia za studena, ktorá spája kovové plechy bez použitia vložiek, nitov alebo tepla, pričom vytvára mechanický zámok pre pevné a stabilné spoje. Lepenie používa lepidlá na spájanie kovových častí, pričom ponúka rovnomerné rozloženie tlaku a chráni spoje pred vlhkosťou a nečistotami. Táto metóda je prospešná pre aplikácie, ktoré vyžadujú čistý vzhľad a odolnosť proti korózii.
Zváranie a tepelné spracovanie pri vysokých teplotách môžu spôsobiť pokrivenie alebo deformáciu kovu. Pochopenie tepelných reakcií rôznych kovov je nevyhnutné na zmiernenie týchto problémov. Zabezpečenie pevných zvarov so štrukturálnou integritou je náročné, vyžaduje si správne techniky a kontrolu kvality, aby sa predišlo chybám, ako sú trhliny, pórovitosť a slabé spoje.
Výzvy a riešenia pri výrobe z plechu
Výber správneho materiálu pre projekt je kľúčovou výzvou pri výrobe z plechu. Faktory, ako sú náklady, odolnosť proti korózii, pevnosť a flexibilita, musia byť starostlivo zvážené. Presné zostavenie a integrácia komponentov sú rozhodujúce. Zahŕňa to udržanie rozmerovej presnosti a správneho osadenia pri zarovnávaní viacerých prvkov. Praskanie môže nastať, ak je kov vystavený napätiu presahujúcemu jeho spracovateľský limit alebo ak je kvalita materiálu nízka. Nadmerné otrepy po razení môžu ovplyvniť presnosť formy. Ich včasné odstránenie je nevyhnutné, aby sa predišlo poškrabaniu a zachovala presnosť. K spätnému pruženiu dochádza, keď kov nedosiahne očakávaný polomer ohybu v dôsledku svojej elasticity. Deformácia otvoru môže vzniknúť v dôsledku nedostatočného priestoru medzi otvorom a miestom ohybu. Nerovnomerné uhly ohybu môžu vzniknúť z dôvodu nevyvážených rohov formy alebo nedostatočnej pevnosti materiálu. Vrásky môžu vzniknúť v dôsledku nesprávnych spracovateľských metód, najmä pri tenších plechových materiáloch. Bežne sa používajú nástroje na natiahnutie a odstránenie zvrásnených častí. Povrchové škrabance možno predísť zabezpečením čistého výrobného prostredia bez nečistôt. Pravidelná kontrola a údržba nástrojov a zariadení sú kľúčové. Využitie spätnej väzby z DFM (Design for Manufacturing) môže výrazne zlepšiť kvalitu plechových dielov. Zabezpečenie, že kovové plechy sú čisté, bez otrepov, hrdze a mastnoty, je nevyhnutné pre dosiahnutie vysokokvalitných finálnych výrobkov. Použitie pokročilých výrobných techník, ako je laserové rezanie, ohýbanie na lise a razenie, môže pomôcť dosiahnuť presné rezy a tvary. Vyhľadávanie rád od odborníkov a online zdrojov môže pomôcť začiatočníkom zvládnuť bežné výzvy.
Priemyselná spolupráca, ako je tá medzi firmami ako ISTROMETAL DM s.r.o., ktoré sa zameriavajú na kovoobrábanie, zámočnícku a kotlársku výrobu, zabezpečuje flexibilitu, spoľahlivosť a zodpovednosť pri plnení požiadaviek zákazníkov v rámci celej Európy. Certifikácia podľa ISO 9001 a ISO 14001 potvrdzuje ich záväzok ku kvalite a životnému prostrediu.
13 bežných typov techník výroby plechov
Spracovanie plechu sa neustále vyvíja vďaka pokrokom v technológii, čo vedie k zlepšenej efektivite, presnosti a schopnosti spracovať zložitejšie návrhy. Ponúkame komplexné možnosti vývoja a výroby, vrátane spracovania plechov na mieru podľa vašich želaní na základe spracovania plechov zváraním.
