Pozinkované zvody a žľaby pre efektívny odvod vody zo strechy

Odkvapový systém z pozinkovaného plechu je ideálnym riešením pre efektívny odvod vody zo strechy. Tento materiál zaručuje vysokú odolnosť voči mechanickému poškodeniu, poveternostným vplyvom a korózii, čo sa premieta do dlhej životnosti celého systému. V tomto prípade sa zameriavame na zvody a žľaby s kruhovým priemerom 250 mm, ktoré sú vyrobené z kvalitnej pozinkovanej ocele.

Odkvapové systémy tvoria súčasť klampiarskych konštrukcií na strechách, resp. na akejkoľvek budove. Ich úlohou je odvádzať zrážkovú vodu zo strechy. Vzhľadom na to, že funkcia odkvapového systému je jednoznačne daná, sú vyšpecifikované aj rozmery jednotlivých funkčných prvkov, a teda je možná aj jeho sériová výroba. Odkvapové systémy pozostávajú z viacerých prvkov, pričom každý z nich má osobité umiestnenie a v rámci systému plní určitú funkciu.

Pri výbere odkvapového systému je dôležité zvážiť nielen priemer žľabov a zvodov, ale aj celkovú kapacitu systému, ktorá musí zodpovedať veľkosti strešnej plochy a intenzite zrážok v danej lokalite.

Kľúčové komponenty odkvapového systému

Žľaby

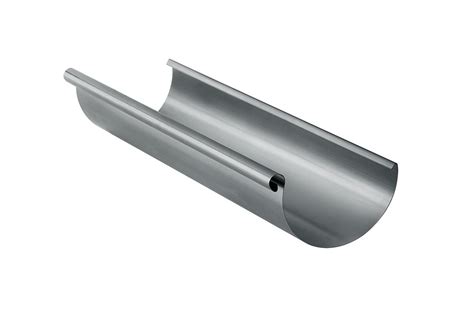

Kľúčovým prvkom strešného odkvapového systému je žľab. Žľaby sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Žľaby sa vyrábajú v dvoch základných tvaroch - polkruhové a štvorhranné -, ktoré sú buď umiestnené pod odkvapom (tzv. pododkvapové), alebo položené na rovine strechy (nástrešné).

Žľaby si môžete kúpiť v rôznych veľkostiach prierezu. Pre zaujímavosť uvádzame, že všetky klampiarske produkty sa v minulosti vyrábali z plechov širokých 1 m. Aby sa šírka plechu využila bez zvyškov, klampiarske produkty sa vyrábali prednostne z pásov plechu so šírkou 12,5 cm, 20 cm, 25 cm, 33,3 cm, 40 a 50 cm. Veľkosť prierezu žľabu závisí od klimatických pomerov v oblasti, od sklonu a veľkosti odvodňovanej strešnej plochy, od zbernej dĺžky žľabu a počtu odpadových rúr a od druhu strešnej krytiny (z hladkej strešnej krytiny odteká zrážková voda rýchlejšie a aj odpadový systém naplní rýchlejšie než pri drsnej krytine). Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu.

Prípustný je aj sklon 1 : 200. Na miestach, kde je potrebný rýchlejší odtok zrážkovej vody, sa navrhuje spád 1 : 100. Lenže tento spád je už pozorovateľný voľným okom a na streche môže pôsobiť z estetického hľadiska rušivo.

V ponuke nájdete pozinkovaný žľab s čelom o rozmere 250x2000 mm s priemerom 120 mm. Tento typ žľabu je navrhnutý tak, aby účinne zachytával dažďovú vodu zo strechy. Okrem toho je k dispozícii aj polkruhový odkvapový žľab 250x2000mm s priemerom 120 mm.

Žľaby sa vyrábajú v dĺžkach 2, 3, 4 a 6 m. Je len na stavebníkovi, pre akú dĺžku sa rozhodne. Čím väčšia dĺžka, tým menej spojov. Žľaby je potrebné spájať tak, aby sme zabezpečili ich pevné a vodotesné spojenie. Výrobcovia odkvapových systémov dodávajú aj praktické spojky žľabov. Ich použitím získate vzhľadovo bezchybné spoje, ktoré nepretekajú.

Pododkvapové a nástrešné žľaby sa montujú v spáde do hákov, pričom sa k nim pripevňujú pomocou plechových príponiek. Zadná strana pododkvapového žľabu musí byť zdvihnutá minimálne o 10 mm, aby sa zamedzilo poškodeniu fasády, prípadne vniknutiu vlhkosti do podstrešného priestoru. Nástrešné žľaby sa montujú na okraj strechy, ktorý musí byť vybavený v celej hĺbke žľabu debnením a chránený pred poveternostnými vplyvmi oplechovaním. Vzdialenosť medzi odkvapovou hranou strechy a žľabom by nemala prevyšovať 250 mm. Predný okraj nástrešného žľabu je ukončený návalkom, úprava zadného okraja závisí od druhu použitej krytiny - najčastejšie je ukončený ohybom, tzv. vodnou drážkou. Zadná strana nástrešného žľabu musí byť oproti prednej strane vyššie minimálne o 50 mm.

V súvislosti s montážou žľabov by sa nemalo zabúdať na ich dilatáciu, ktorá sa však týka prvkov s dĺžkami bez prerušenia nad 10 až 15 m, čo sa v prípade rodinných domov stáva len výnimočne.

Žľaby sa pripevňujú k nosnej časti strechy - ku krokvám - pomocou hákov. Háky sú tvarovo prispôsobené žľabu. Vyrábajú sa z pásovej ocele, pozinkovanej ocele, medi, prípadne z pozinkovanej ocele obalenej medeným plechom. Na päte háku sú vyvŕtané 2 až 3 otvory s rozstupmi minimálne 60 mm určené na kotvenie háku do stavebnej konštrukcie pomocou klincov, optimálne však vrutmi (docielime rozoberateľný spoj). Optimálne je ich pripevnenie z vrchnej strany krokvy, avšak prípustná je i montáž zboku alebo z čelnej plochy. Osová vzdialenosť sa riadi vzdialenosťou krokiev, no nesmie byť väčšia ako 1 200 mm. Predné okraje hákov musia byť osadené v priamke (prípadne v inej predpísanej krivke kopírujúcej tvar strechy) a v predpísanom spáde. Najmenšia vzdialenosť medzi osadeným žľabom a povrchovou úpravou stavebnej konštrukcie musí byť minimálne 20 mm.

Na ukončenie žľabov sú k dispozícii čelá, ktoré sú tvarovo prispôsobené na jednoduchú montáž na žľab. Žľabové rohy slúžia na napojenie žľabov do pravého uhla na rohoch strechy. Vyrábajú sa ako vonkajšie, ale aj vnútorné. Klasické rohy boli vyrábané z dvoch kusov a navzájom spojené nitovaním a spájkovaním. S pokročilými technológiami prišli na trh aj lisované rohy vyrobené z jedného kusa, pri ktorých nehrozí ich prasknutie a navyše pri hromadnej výrobe je ich cena nižšia.

Čelo pozinkované žľabové 250 mm je ďalším dôležitým prvkom pre ukončenie žľabu.

Kotlíky

Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr.

V poslednom období je najpoužívanejším typom kotlíka kužeľový žľabový kotlík - jeho kužeľová časť prechádza v spodnej časti do valcovej časti dlhej minimálne 80 mm určenej na zasunutie do odpadovej rúry. Tento kotlík sa montuje zavesením na návalok žľabu a následným prinitovaním.

Štvorhranný žľabový kotlík je tvarom a veľkosťou prispôsobený strešnej konštrukcii. Štvorhranná časť má výrezy na nasunutie na žľab, čím spravidla umožňuje aj ich dilatačný pohyb. Spodok kotlíka prechádza kónickým prehĺbením do valcového alebo hranatého hrdla (v závislosti od tvaru odpadovej rúry), ktoré je minimálne 80 mm dlhé a slúži na zasunutie kotlíka do odpadovej rúry.

Na ploché strechy sú určené zberné kotlíky, ktoré majú špecifický, spravidla kužeľový tvar. Dnes sú nahrádzané technologicky vhodnejšími plastovými vtokmi.

Pre správne napojenie žľabov na zvody slúži žľabový kotlík. Kotlík žľabový 250/100 mm s priemerom 120 mm je určený na napojenie strešných zvodov na odkvapový systém.

Zvody a odpadové rúry

Na odvod vody zo žľabov sú určené zvody. Odpadové rúry, podobne ako žľaby, sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu, ktoré sa zrážkovou vodou lepšie preplachujú, neusádzajú sa v nich nečistoty a lepšie odolávajú korózii.

Odpadové rúry musia byť hladko vyhotovené, pravidelné a bez známok stočenia. Konštruujú sa ako zbiehavé, aby sa pri montáži mohli spojiť zasunutím, alebo majú na spodnej časti osadenie určené na zasunutie. Najčastejšie sa používajú odpadové rúry s priemerom 80, 100 a 120 mm alebo s rovnakou dĺžkou hrany pri štvorhranných zvodoch. Vo všeobecnosti platí, podobne ako pri žľaboch, že na 1 m² pôdorysu strechy počítame s 1 cm² prierezovej plochy odpadovej rúry.

V tomto prípade sú k dispozícii zvody a ich príslušenstvo. Napríklad, môžete použiť odkvapovú zvodovú rúru z pozinkovaného plechu s rozmermi 100x1000 mm alebo 100x2000 mm.

Pozinkovaný odkvapový zvod 100 mm vyrobený z kvalitného plechu je vhodný pre odkvapový systém 333 / 100 mm. Vďaka pozinkovaniu disponuje odolnosťou voči mechanickému poškodeniu, poveternostným vplyvom i korózii, čím je zaistená dlhá životnosť, medzi veľké výhody patrí aj jednoduchá a rýchla montáž. V spojení s ostatnými prvkami odkvapového systému 333 / 100 mm výborný odvod vody zo strechy aj príjemný vzhľad. Dostupný je s dĺžkou 2 alebo 3 m.

Jednotlivé časti odpadového systému sa spájajú zasunutím do seba na dĺžku 60 mm v smere toku vody. Poistenie spojov nitovaním sa neodporúča, keďže na mieste spoja by mohlo dochádzať k prieniku zrážkových vôd.

Pri montáži sa postupuje zhora nadol, pričom v prípade zaústenia odpadového systému do kanalizácie sa kotlík montuje presne nad vtok. V prípade, že túto požiadavku nie je možné dodržať, menší rozdiel v polohe sa dá kompenzovať natočením horného kolena.

Odpadové potrubie sa pripevňuje k stavebnej konštrukcii objímkami. Voda musí byť zvádzaná čo najkratšou cestou, teda priamo dole.

Kolenné prvky a objímky

Pre zmenu smeru odvodu vody sa používajú kolená. Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Ich prierez je totožný s prierezom odpadových rúr. Pozdĺžne spoje sú vyhotovené jednoduchou ležatou drážkou, priečne nitovaním a spájkovaním alebo sú k dispozícii lisované kolená.

V ponuke nájdete koleno spodné "V" 80 mm a koleno spodné "V" 100 mm, ktoré sú súčasťou odkvapového systému.

V prípade, že je odkvap vzdialený od steny, používajú sa na zvod dve kolená a zvodová rúra.

Na vyústenie odkvapového systému sa používa koleno prichytené objímkou.

Na pripevnenie zvodových rúr k stene slúžia objímky. K dispozícii sú objímky k odkvapovej rúre 100 mm a objímky k odkvapovej rúre 120 mm M10.

Objímky slúžia na upevnenie odpadových rúr s príslušenstvom o fasádu budovy. Tvar a rozmer objímok závisí od profilu použitého odpadového potrubia, pričom vnútorný rozmer objímky musí byť o 1 až 2 mm väčší ako rozmer odpadovej rúry. Objímky sa dnes montujú na stavebnú konštrukciu najčastejšie naskrutkovaním na ukotvenú závitovú tyč, ale aj zaskrutkovaním, zarazením, zabetónovaním, zváraním a pod.

Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm. Takto vzniknutá medzera umožní prevetrávanie priestoru medzi odpadovou rúrou a fasádou a predĺži životnosť oboch stavebných súčastí.

Správna veľkosť odkvapového systému

Mimo vhodný materiál odkvapového systému je dôležité zvoliť aj správnu veľkosť. Tá sa odvíja od plochy odvodňovanej strechy a platí k nej jednoduché pravidlo. Pokiaľ plocha striech zodpovedá menej ako 25 m2, je dostačujúci odkvapový žľab s priemerom 75 mm so zvodom 63 mm. V prípade, že sa plocha pohybuje medzi 25 a 50 m2, je vhodné použiť žľab s priemerom 100 mm zo systému 250 / 80 mm. Také sú k dispozícii v plastovom, lakovanom či pozinkovanom prevedení. Pri strechách s plochou do 100 m2 je nutné použiť žľaby s priemerom 140 mm, ktoré patria do systému 333 / 100 mm, ktoré sú v ponuke s pozinkovaním či farebným lakovaním. Je nutné nezabúdať ani na dostatočný počet odkvapových zvodov, pri streche s plochou menšou ako 100 m2 sú dostačujú zvody 2.

Montáž odkvapového systému

Montáž žľabového systému začína určením polohy žľabového kotlíka. Podľa tej sa potom určuje poloha hákov, ktoré sa upevňujú pomocou skrutiek maximálne 60 cm od seba. Žľab sa k háku pripevňuje nasadením prednej časti na háčik a následným otočným vsunutím. Dôležité je dodržať minimálny sklon žľabov smerom ku kotlíku, ktorý je 3 %.

Kotlík sa zahákne v zadnej časti a postupným otáčaním sa zaklapne za navalku. Potom sa rovnakým spôsobom nasadí žľabová spojka. Čelo žľabu sa nasadzuje vpredu na navojku a potom sa otáča, pokiaľ sa vzadu nezaklapne. Je vhodné nasadiť ho ešte pred pripevnením žľabu na háky.

Pomocou spojky zvodových rúr sa na kotlík pripevnia zvodové rúry. Tieto rúry sa potom každé 2 metre pripevňujú objímkou k stene tak, aby v nich zostal priestor na dilatáciu rúr. Spojenie dvoch zvodových rúr alebo zvodovej rúry a "Y" kusu sa vykonáva pomocou spojky.

V prípade, že je odkvap vzdialený od steny, používajú sa na zvod dve kolená a zvodová rúra.

Dôležité upozornenie: Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku.

Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.

1. Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Začíname tak, že namontujeme prvý a posledný hák v rade za sebou v požadovanom spáde. Dokonalé lícovanie ostatných hákov zabezpečíme nastavením polohy pomocou dvojice špagátov, ktoré napneme medzi vonkajšími okrajmi hákov a najnižšími miestami hákov na mieste budúceho dna žľabov. Háky pripevňujeme ku krokvám klincami.

2. Do hákov vložíme zmontované žľaby, vyrovnáme ich a ich polohu zabezpečíme pomocou plechových príponiek prinitovaných na hákoch.

3. Žľaby uzavrieme čielkami. Skontrolujte spádovanie. Keď ste s montážou žľabov hotoví, vymerajte a označte si na nich miesta, kde budete osádzať kotlíky. Pri montáži kotlíkov azda najviac prejavíte svoj klampiarsky fortieľ. Na mieste inštalácie kotlíka je potrebné v žľabe vystrihnúť oválny otvor. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.

4. Len málokedy sa stáva, že odpadová rúra sa môže nasunúť priamo na kotlík. Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Buďte veľmi precízni. Dva razy merajte, raz strihajte. Trpezlivosť sa vám vyplatí. Ak totiž horné kolená namontujete a zaistíte ich polohu nitmi, najťažšiu prácu máte za sebou. A odkvapový systém je hotový.

Čo je dobré zapamätať si:

• Odkvapový systém zabezpečuje odvodnenie strechy. Aby mohol bezporuchovo plniť svoju funkciu, musí byť namontovaný v súlade s príslušnými normami.
• Nadväzujúce súčasti odkvapového systému používajte vždy od jedného výrobcu, aby ste zabezpečili ich kompatibilitu, dokonalé spojenie a estetický vzhľad.
• Nekombinujte materiály, nie všetky sa vo vlhkom prostredí znášajú.
• Používajte tzv. studené delenie materiálov (strihanie).

Tabuľka dostupných komponentov

Pre správnu funkčnosť a dlhú životnosť odkvapového systému je dôležité zvoliť kvalitné materiály a dodržať správny postup montáže. Pozinkované zvody a žľaby s priemerom 250 mm predstavujú spoľahlivé riešenie pre ochranu vašej strechy a fasády pred škodlivými účinkami dažďovej vody.
