Kotvenie plechu je kritickým aspektom stavebných prác, ktorý zabezpečuje stabilitu a trvanlivosť konštrukcií. Dodržiavanie správnych vzdialeností a platných noriem (STN, EN) je nevyhnutné pre bezpečnosť a funkčnosť budov. V tomto článku sa zameriame na dôležité aspekty kotvenia plechu, ktoré by mali byť zohľadnené pri každom stavebnom projekte.
Povinnosti zhotoviteľa a dodržiavanie noriem
Zhotoviteľ je povinný vykonávať dielo vo vlastnom mene a na vlastnú zodpovednosť v súlade s príslušnými právnymi predpismi a technickými normami (STN, EN) a so zmluvou. Zhotoviteľ nie je oprávnený pri vykonávaní diela použiť hmoty a výrobky nižšej kvality a akosti ako sú zadefinované v projektovej dokumentácii k dielu. Rovnako nie je oprávnený odchýliť sa od podmienok verejného obstarávania, ktoré vykonal Objednávateľ a ktoré sú pre zhotoviteľa záväzné.
Zhotoviteľ je povinný na prevzatom stavenisku udržiavať poriadok a čistotu. Zhotoviteľ zodpovedá za zabezpečenie bezpečnosti a ochrany zdravia pri práci a požiarnej ochrany svojich zamestnancov, ako aj ďalších osôb, ktoré sa zdržujú oprávnene na stavenisku za účelom realizácie Diela. Zhotoviteľ sa zaväzuje vybaviť svojich zamestnancov zodpovedajúcimi osobnými ochrannými pracovnými pomôckami. Zhotoviteľ sa zaväzuje, že všetky ním dodané zariadenia budú homologované a akceptované na podmienky a normy platné v SR/EU.
Kontrola a dokumentácia stavebných prác
Objednávateľ môže vykonávať námatkové kontroly. Zhotoviteľ je povinný viesť stavebný denník, do ktorého bude denne zaznamenávať všetky skutočnosti podstatné pre naplnenie tejto zmluvy. Pri vedení stavebného denníka sa budú zmluvné strany riadiť príslušnými ustanoveniami, najmä ustanovením § 46 písm. d) zákona č. 50/1976 Zb. o územnom plánovaní a stavebnom poriadku (stavebný zákon) v znení neskorších predpisov. Objednávateľ je povinný sledovať obsah stavebného denníka a k zápisom pripájať svoje stanovisko.
Dokumenty, ktoré je potrebné predložiť objednávateľovi zahŕňajú:
- Protokol o odovzdaní a prevzatí Diela.
- Krycí list rozpočtu.
- Fotodokumentácia o postupe realizácie prác a zrealizovaných prácach na elektronickom nosiči dát.
- Atesty a certifikáty zabudovaných materiálov, doklady o likvidácii odpadov, záznamy a protokoly o vykonaných skúškach, ak mali byť vykonané.
- Ďalšie dokumenty, ktoré bude vyžadovať implementácia projektu, o ktorých potrebe získania a/alebo vystavenia bude Objednávateľ Zhotoviteľa včas informovať.
Zodpovednosť za škody a záručná doba
Zhotoviteľ zodpovedá za škody na cudzom majetku, ktoré by vznikli z jeho činnosti a tieto odstráni na vlastné náklady. V prípade, ak škodu podľa predchádzajúcej vety spôsobí tretia osoba/subdodávateľ, za túto škodu zodpovedá zhotoviteľ ako keby ju spôsobil sám. Bez odstránenia takto vzniknutých škôd Objednávateľ neuhradí cenu Diela Zhotoviteľovi.
Zhotoviteľ písomne, najmenej 10 dní vopred pred riadnym a včasným ukončením Diela v súlade s touto zmluvou oznámi Objednávateľovi, kedy bude dielo pripravené na odovzdanie. V procese odovzdania a preberania Diela sa preverí, či je záväzok Zhotoviteľa splnený tak, ako je stanovené v zmluve. Dĺžka záručnej doby je 60 mesiacov. Záručná doba začína plynúť dňom podpísania Protokolu o odovzdaní a prevzatí Diela.
Protokol o odovzdaní a prevzatí Diela musí byť zo strany Objednávateľa podpísaný: Objednávateľom, stavebným dozorom Objednávateľa a odborným autorským dohľadom Objednávateľa (v prípade, ak je OAD na diele - stavbe vykonávaný). Protokol o odovzdaní a prevzatí Diela musí byť zo strany Zhotoviteľa podpísaný najmä: stavbyvedúcim a osobou oprávnenou konať za Zhotoviteľa v realizačných veciach.
Sankcie a zmluvné pokuty
V prípade omeškania Zhotoviteľa s riadnym vykonaním a odovzdaním Diela je Objednávateľ oprávnený žiadať od Zhotoviteľa zaplatenie zmluvnej pokuty vo výške 0,05% z ceny diela s DPH za každý aj začatý deň omeškania. Týmto ustanovením nie je dotknutý nárok objednávateľa na náhradu spôsobnej škody v plnej výške.
Ďalšie zmluvné pokuty:
- Zhotoviteľ zaplatí objednávateľovi za omeškanie s odstránením prípadných zjavných vád a nedorobkov v dohodnutých termínoch za každú vadu a nedorobok a každý deň omeškania zmluvnú pokutu 100 €.
- Zhotoviteľ zaplatí objednávateľovi zmluvnú pokutu vo výške 100.-€ za každý deň neposkytnutia súčinnosti v súvislosti s reklamáciou vád diela.
- Objednávateľ je oprávnený požadovať od zhotoviteľa zmluvnú pokutu vo výške 5% z celkovej ceny diela s DPH podľa tejto zmluvy v prípade ak zhotoviteľ použije hmoty a výrobky nižšej kvality a akosti ako sú zadefinované v projektovej dokumentácií dielu.
Tabuľka zmluvných pokút:
| Situácia | Výška zmluvnej pokuty |
|---|---|
| Omeškanie s riadnym vykonaním a odovzdaním Diela | 0,05% z ceny diela s DPH za každý aj začatý deň omeškania |
| Omeškanie s odstránením zjavných vád a nedorobkov | 100 € za každú vadu a nedorobok a každý deň omeškania |
| Neposkytnutie súčinnosti v súvislosti s reklamáciou vád diela | 100 € za každý deň neposkytnutia súčinnosti |
| Použitie hmôt a výrobkov nižšej kvality a akosti | 5% z celkovej ceny diela s DPH |

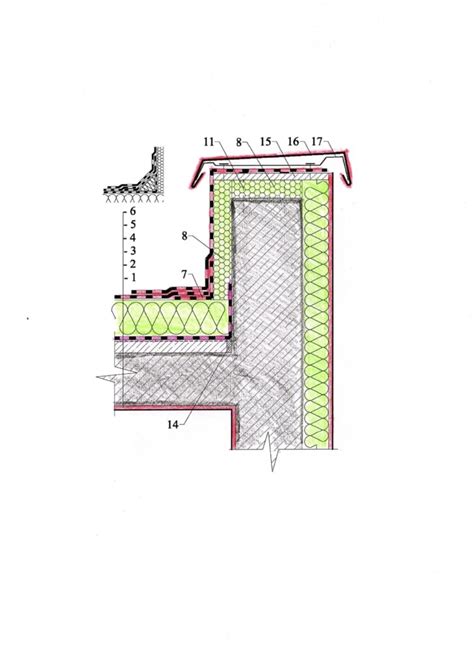

Špecifické požiadavky pri kotvení plechu na atike
Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Oplechovanie stien a atík sa vyrába vždy so sklonom min. 3°(5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky.
Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda) je dostačujúci presah 25mm. (C)
Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky min o 20mm. (A)
Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu min 30mm. (B)
Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radách s rozostupom max. 100 mm kotviacich prvkov.
Dĺžka jednotlivých dielov atiky je závislá na rozvinutej šírke oplechovania: pri r.š. do 500 mm = sú jednotlivé diely dlhé do 3 m (1).
V mieste spojov oplechovania je nutné zabezpečiť možnosť dilatácie jednotlivých prvkov. K tomu existuje niekoľko variant vyhotovení, ako napríklad DSD, zásuvná lišta v tvare C alebo za použitia PREFA Design Welle.
Vhodné podklady pre oplechovanie atiky
Vhodné podklady pre oplechovanie atiky zahŕňajú:
- Klasické SM rezivo s minimálnou hrúbkou 24 mm a maximálnou šírkou dosky 160 mm.
- Dosky z lepeného dreva minimálnej hrúbky 22 mm.
- 3-vrstvová doska minimálna hrúbka 22 mm.
Na dreve umiestnená bitúmenová deliaca vrstva umožňuje vyrovnať menšie nerovnosti podkladu a môže taktiež ochrániť drevený podklad pred nepriaznivými poveternostnými vplyvmi počas realizácie. Je potrebné zohľadniť aj eventuálnu potrebu prevetrávania oplechovania atiky.
