Atika a sklon plechu: Kľúč k efektívnemu odvodneniu plochej strechy

Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu.

V tomto článku sa zameriame na jedno z najelegantnejších riešení tohto problému, ktorým je odvodnenie plochej strechy cez atiku. V tomto článku sa bližšie pozrieme na detaily atiky, sklonu plechu a odvodnenia plochej strechy.

Čo je atika a aký má význam?

Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je najmä funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom.

Funkcie atiky:

• Estetika: Atika môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie.
• Ochrana: Chráni strechu pred vetrom a smeruje vodu k odtokovým bodom.

Odvodnenie plochej strechy cez atiku

Systémy odvodnenia plochej strechy umožňujú diskrétne a spoľahlivo odvádzať dažďovú vodu, vyžadujú si ale precízne technické spracovanie.

Princípy odvodnenia plochej strechy

Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda.

Nadmerné zaťaženie nosnej konštrukcie: Jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg.

Typy systémov odvodnenia plochej strechy

Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy:

1. Interné zvody: Strecha je spádovaná smerom k vpustom umiestneným v ploche strechy. Voda sa následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie.
2. Externé zvody: Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy.
3. Kombinované systémy: Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.

Prvky odvodňovacieho systému cez atiku

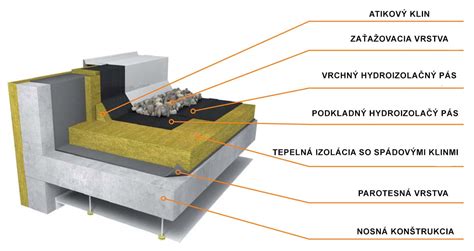

Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom, v tomto prípade k prestupom cez atiku. Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS).

Kľúčové prvky odvodňovacieho systému cez atiku:

• Strešný chrlič: Zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Inštaluje sa na miestach kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík.
• Poistný prepad: Zabezpečuje odvedenie prebytočnej vody v prípade upchatia hlavného odtoku. Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
• Zberný kotlík: Zachytáva vodu vytekajúcu z chrliča a plynule ju nasmeruje do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasádu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie.
• Atikový adaptér: Prepojuje strešný chrlič s okrúhlymi alebo hranatými odkvapovými rúrami. Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami.

Sklon plechu a oplechovanie atiky

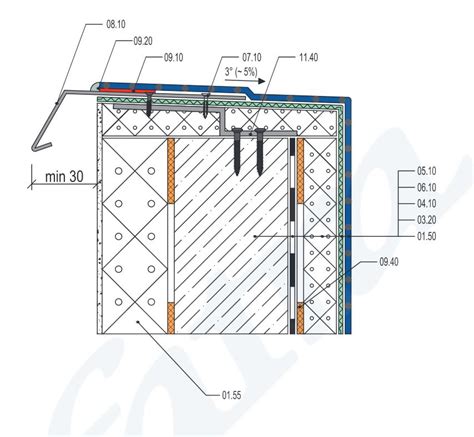

Oplechovanie stien a atík sa vyrába vždy so sklonom min. 3° (5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky. Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda) je dostačujúci presah 25mm.

Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu min 30mm. Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky min o 20mm. Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radách s rozostupom max. 100 mm kotviacich prvkov.

Oplechovanie atiky je dôležitý detail, ktorý chráni atiku pred poveternostnými vplyvmi a zatekaním. Oplechovanie by malo byť pripevnené k stavebnej konštrukcii pomocou podkladových plechov, ktoré sú priskrutkované do telesa atiky. Jednotlivé plechy oplechovania by mali byť navzájom spojené a mali by umožňovať dilatáciu.

Časté chyby pri realizácii a ako sa im vyhnúť

Pri realizácii striech sa často vyskytujú chyby, ktoré môžu mať negatívny vplyv na ich funkčnosť a životnosť. Medzi najčastejšie chyby patria:

• Nedostatočný sklon strechy: Nedostatočný sklon strechy môže spôsobiť hromadenie vody v oplechovaní, čo vedie k netesnosti spojov, korózii a skráteniu životnosti oplechovania. Ako sa vyhnúť chybe: Opláštenie by malo vždy rešpektovať sklon strechy a malo by byť správne namontované, aby nebránilo prirodzenému odtoku vody. Pri plochých strechách sa odporúča minimálny sklon aspoň 3°.
• Šetrenie na materiáli: Použitie príliš tenkých, lacných alebo nesprávne ošetrených plechov sa môže vypomstiť. Nekvalitný plech bez povrchovej úpravy rýchlo koroduje, najmä tam, kde na ňom zostáva vlhkosť. Ako sa vyhnúť chybe: Investujte do kvalitných materiálov a nakupujte od overených dodávateľov. V súčasnosti sa najčastejšie používajú pozinkované oceľové plechy s ochrannou vrstvou (lakované) alebo odolné hliníkové plechy.
• Nesprávna montáž: Aj pri použití kvalitného plechu a všetkých potrebných dielov sa môžu vyskytnúť problémy, ak montáž nie je vykonaná správne. Typickou chybou je nedostatočné upevnenie alebo nesprávne umiestnenie skrutiek. Ako sa vyhnúť chybe: Dodržujte pravidlo "dvakrát meraj, raz strihaj (a zostavuj)". Pred priskrutkovaním každého plechového dielu ho najprv nasucho pripevnite a skontrolujte, či správne sedí a dostatočne prekrýva spojovacie prvky.

Tabuľka: Materiály a ich vlastnosti pre oplechovanie atiky
