Expanzná nádoba je nevyhnutnou súčasťou každého vykurovacieho a chladiaceho systému. Jej hlavnou funkciou je absorbovanie zmien objemu kvapaliny, ktorý vzniká pri ohreve alebo ochladzovaní. Týmto spôsobom zabraňuje nadmernému zvyšovaniu alebo poklesu tlaku v systéme, čím chráni kotol, potrubie a ďalšie komponenty pred poškodením a zabezpečuje stabilnú prevádzku.
Problém s tlakom v ohrievači vody
Vlastníci ohrievačov vody sa často stretávajú s otázkou potreby expanznej nádoby. Napríklad, pri 30-litrovom ohrievači s počiatočným tlakom 3 bary, ktorý po otvorení ventilu klesne na približne 1 bar, vzniká dilema, či je expanzná nádoba naozaj nevyhnutná. Názory na jej potrebu sa rôznia - niektorí tvrdia, že je potrebná len pre kotly, zatiaľ čo návody k ohrievačom uvádzajú možnosť jej použitia.

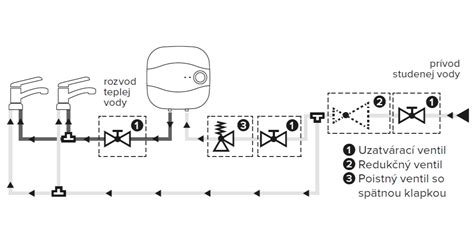

Redukčný a poistný ventil
Ďalšou častou otázkou je potreba redukčného ventilu. Pri tlaku 3 bary sa názory prikláňajú k tomu, že nie je potrebný. Naopak, poistný ventil je nevyhnutný a štandardne sa používa 6-barový ventil s prepadom do odpadu. Používatelia sa však obávajú kvapkania z poistného ventilu a tvorby vodného kameňa.
Expanzná nádoba - áno alebo nie?
Hoci expanzná nádoba nie je vždy striktne nevyhnutná, jej použitie sa dôrazne odporúča. Jej prítomnosť totiž šetrí poistný ventil, z ktorého pri ohreve vody nebude kvapkať. Ak sa expanzná nádoba nepoužije, pri každom ohreve bude z ventilu kvapkať voda. Pri použití expanznej nádoby zostane ventil suchý a pripojenie do odpadu nie je technicky nutné, hoci esteticky odporúčané. Možnosťou je podomietkový sifón a priehľadná hadička.
Veľkosť expanznej nádoby
Pri výbere veľkosti expanznej nádoby je dôležité zohľadniť objem ohrievača alebo vykurovacieho systému. Pre 30-litrový bojler sa odporúča minimálne 3-litrová expanzná nádoba. Použitie nádoby s adekvátnym objemom zaručí elimináciu nežiaduceho kvapkania z poistného ventilu.
Princíp funkcie expanznej nádoby
Expanzná nádoba obsahuje gumovú membránu alebo vak, ktorý rozdeľuje nádobu na dve časti - jednu pre vodu a druhú pre stlačený plyn (zvyčajne dusík). Pri ohreve vody v systéme sa jej objem zväčšuje a prebytočná voda je vytláčaná do plynovej komory expanznej nádoby, čím sa komprimuje plyn. Pri poklese teploty sa objem vody zmenšuje a plyn ju opäť vytláča späť do systému, čím sa udržuje stabilný tlak. Ak sa tlak nerieši, poistný ventil môže po čase začať trvalo prepúšťať vodu.
Inštalácia a pretlak
Pri plánovaní inštalácie je dôležité správne nastaviť pretlak v expanznej nádobe. Nádoba obsahuje gumový vak a dá sa natlakovať. Pretlak sa nastavuje podľa štítku na nádobe. Napríklad, ak je na štítku uvedený pretlak 4 bary, je potrebné ju dofúknuť na 2,5 baru (pri vstupe vody s tlakom 2,4 baru). Na kontrolu pretlaku stačí bežný tlakomer na pneumatiky.
Vplyv nesprávneho pretlaku
Nesprávny pretlak v expanznej nádobe negatívne ovplyvňuje jej funkčnosť. Ak je pretlak príliš vysoký, voda sa do nádoby nedostane. Ak je príliš nízky, nádoba bude skoro plná vody a priestor na expanziu bude minimálny.
Výber správnej veľkosti
Pri výbere veľkosti expanznej nádoby je dôležité zohľadniť objem ohrievača alebo celého vykurovacieho systému a teplotu vstupnej vody. Pre 30-litrový bojler s objemom 30 litrov a teplotou vstupnej vody 5-10°C nie je 5-litrová alebo 4-litrová nádoba zvyčajne príliš veľká, ale je dôležité zohľadniť aj maximálnu prevádzkovú teplotu systému.
Vykurovací systém a tlak

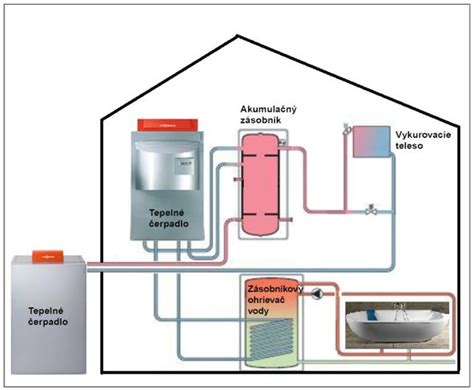

Každý vykurovací systém potrebuje určitý systémový tlak na zabezpečenie dostatočného vykurovacieho výkonu. Nízky tlak môže spôsobiť studené vykurovacie plochy a hluk. Tlak v systéme sa znižuje napríklad pri odvzdušňovaní radiátorov. Na určenie optimálneho tlaku sa používa vzorec: výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom vynásobený 0,1. Ak je výškový rozdiel 10 metrov, minimálny systémový tlak by mal byť 1,0 bar.
Expanzné nádoby vo vykurovacích systémoch
V plynových kotloch sa často používajú 5 až 12-litrové expanzné nádoby pre systémy s objemom 70 až 160 litrov vody. Štandardný pretlak v týchto nádobách je zvyčajne 1-1,2 bar. Objem nádoby by mal zodpovedať objemu vykurovacieho systému. Expanzná nádoba sa kontroluje minimálne raz ročne.
Typy expanzných nádob
Existujú dva hlavné typy expanzných nádob: otvorené a membránové. Otvorené expanzné nádoby sú tradičné a cenovo dostupné, no vyžadujú pravidelnú údržbu a sú náchylné na koróziu. Membránové nádoby sú modernejšie, vyžadujú menej údržby a sú bežnejšie v moderných systémoch. Pri ich výbere je dôležitý výpočet objemu, ktorý závisí od množstva vody v systéme a maximálneho prevádzkového tlaku.
Výpočet objemu expanznej nádoby
Objem expanznej nádoby by mal predstavovať približne 5 % z celkového objemu vykurovacieho systému. Pre presný výpočet možno použiť preddefinované tabuľky alebo konzultovať s odborníkom. Je nevyhnutné zohľadniť aj teplotnú rozťažnosť vody.
Bezpečnostné opatrenia
Za účelom správneho fungovania bezpečnostného ventilu je potrebné periodicky vykonávať kontroly a preverovať, či nie je blokovaný. Poistný ventil slúži ako ochranný mechanizmus, ktorý zabraňuje poškodeniu systému pri nadmernom tlaku. Pravidelné odvzdušňovanie vykurovacej sústavy je tiež dôležité, pretože hromadenie vzduchových bublín môže znížiť účinnosť vykurovania a spôsobiť nerovnomerné rozloženie tepla.
Inštalácia a údržba
Expanzná nádoba by mala byť umiestnená na vhodnom mieste, ideálne v blízkosti kotla alebo v najvyššom bode systému, a správne pripojená k vykurovaciemu okruhu. Správne umiestnenie a kvalitné pripojenie sú základom jej optimálnej funkčnosti. Pravidelná údržba, vrátane kontroly tlaku a prípadnej výmeny membrány, je nevyhnutná pre spoľahlivú prevádzku vykurovacieho systému.
Ako nainštalovať tepelnú expanznú nádrž - Amtrol Tech Takes
Tlaková nádoba ako súčasť domácej vodárne
Tlaková nádoba v domácej vodárni slúži ako zásobáreň vody a potrebuje pravidelnú údržbu. V systémoch s frekvenčným meničom vyrovnáva tlak. Pri údržbe je nutné odpojiť elektrické zariadenia a dávať pozor na tlak a teplotu systému. Pred dofukovaním sa zistí zapínací tlak domácej vodárne.
Správne zvolená a udržiavaná expanzná nádoba zabezpečí spoľahlivú a bezpečnú prevádzku vášho vykurovacieho systému, predĺži jeho životnosť a zníži náklady na údržbu.
