Mosadzné závitové tvarovky GEBO Gold predstavujú všestranné riešenie pre rozvody vody, kúrenia, ako aj pre rôzne priemyselné aplikácie a inštalácie. Tieto precízne vyrobené mosadzné fitingy umožňujú jednoduché a rýchle spájanie rôznych typov závitových rúr, a to bez potreby použitia špecializovaného lisovacieho náradia alebo zvárania. Spojky a fitingy GEBO Gold sú certifikované pre použitie v tlakových rozvodoch pitnej a úžitkovej vody, vykurovacích systémov a rozvodov stlačeného vzduchu.
GEBO spojky sú vyrobené z vysoko kvalitnej mosadze CW617N, ktorá spĺňa normu DIN EN 12165. Tento materiál je vhodný aj pre styk s pitnou vodou. Charakteristickým znakom každej tvarovky GEBO je precízne spracovanie a dômyselný dizajn. Keďže sa mosadzné fitingy často používajú na finálne pripájanie spotrebičov v interiéri, kde je dôležitý aj estetický vzhľad, ich elegantný dizajn nepôsobí rušivo.
Okrem estetických predností sa mosadzné tvarovky Gold vyznačujú vynikajúcimi mechanickými vlastnosťami, vysokou pevnosťou a zvýšenou odolnosťou proti korózii. Vďaka jednoduchej a rýchlej montáži, dlhej životnosti a vysokej spoľahlivosti si mosadzné presné spojky a tvarovky rýchlo získali obľubu u inštalatérov a našli si uplatnenie aj pri zložitejších inštaláciách a technických riešeniach.
Všetky produkty spoločnosti GEBO sú známe svojou kvalitou, čo potvrdzuje aj výrobný proces, pri ktorom je každá tvarovka podrobená skúške tesnosti v súlade s normou DIN EN 10242. Hlavným cieľom je zabezpečiť, aby sa prípadné materiálové alebo výrobné chyby odhalili ešte pred expedíciou výrobku z výrobného závodu. Garancia kvality je základným pilierom a historicky nemennou filozofiou spoločnosti GEBO už od jej založenia.
Systémové tvarovky a ich vlastnosti
Systémové mosadzné presné tvarovky Gold sa vyrábajú s valcovým vonkajším a vnútorným závitom G podľa normy ISO 228-1 G. Mosadzné závitové fitingy sú dostupné v priemeroch od 1/8" a v niektorých typoch až do 4", čo umožňuje ich použitie v rôznych oblastiach technického zariadenia budov (TZB), v priemysle a tiež v poľnohospodárstve, napríklad pri pripájaní závlahových čerpadiel. Spoľahlivosť a pomerne jednoduchá a rýchla montáž sú prednosti, pre ktoré sa mosadzné presné fitingy využívajú pri pripájaní kotlov, ohrievačov alebo tepelných čerpadiel. V súčasnosti je len veľmi ťažké nájsť vykurovací systém alebo rozvod vody, kde by si mosadzné spojky a fitingy nenašli svoje uplatnenie.
Kľúčové vlastnosti a výhody:

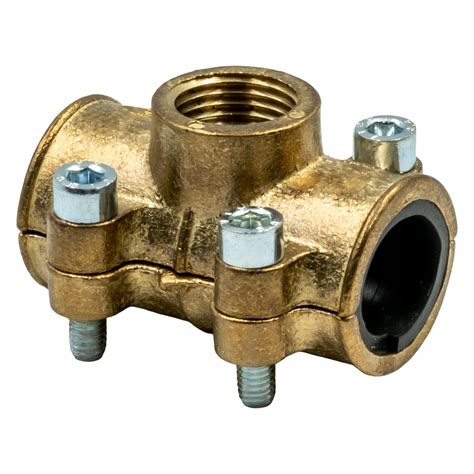

- Originálny kód produktu: 270-3BR
- Produktová séria: Gold - mosadzné tvarovky so závitmi typu ISO 228-1 G
- Materiál: Mosadz CW617, vhodná pre styk s pitnou vodou
- Univerzálnosť: Použiteľné pre rozvody pitnej a úžitkovej vody, kúrenia a stlačeného vzduchu
- Vhodné pre použitie na pitnú vodu
- Spĺňajú najvyššiu úroveň hygienických štandardov
- Vysoká odolnosť a pevnosť
- Každá tvarovka je podrobená skúške tesnosti v zmysle normy EN 10242:1994
- Maximálny prevádzkový tlak: 16 bar
- Prevádzková teplota: od 0 °C až do +120 °C
- Jednoduchá a rýchla inštalácia bez lisovacieho náradia alebo zvárania
- Dlhá životnosť
- Záruka: 2 roky
Oblasti použitia
Mosadzné tvarovky GEBO Gold sú ideálne pre:
- Montáž, rekonštrukcie a opravy rozvodov pitnej a úžitkovej vody.
- Montáž, rekonštrukcie a opravy rozvodov kúrenia a stlačeného vzduchu.
- Pripojenie kotlov a ohrievačov vody.
- Pripojenie tepelných čerpadiel.
- Pripojenie kotlov na pevné palivo, pripojenie akumulačných nádob a pod.
- Rôzne aplikácie a inštalácie v priemysle (napr. závlahové systémy).
Okrem toho sú vhodné pre:
- Opravy stávajúcich potrubí a nové inštalácie potrubí pre médium voda, plyn (podľa DVGW G260), stlačený vzduch, topný olej (podľa DIN 51603-1).
- Svěrné spojky z temperované litiny pre ocelové trubky s vnějším průměrem podle DIN EN 10255 a DIN EN 10220 série 1.
- Typické oblasti použitia zahŕňajú domácí přípojky zásobované plynem a pitnou vodou, protipožární rozvody, rozvody stlačeného vzduchu a potrubí pro topný olej.
Médium, pre ktoré sú tieto tvarovky vhodné, zahŕňa:
- Voda
- Plyn (mimo budovy)
- Stlačený vzduch
- Topný olej do 2” (sledujte TRbF: Technická pravidla pro hořlavé kapaliny!)
Teplotné limity:
- Voda: do 25 °C
- Teplá voda: do 80 °C
- Plyn: -20 až +60 °C
- Olej: 40 °C
- Stlačený vzduch: maximálna prevádzková teplota je uvedená v technických špecifikáciách.
Gebo Special-Svěrné spojky pro černé ocelové trubky-Montážní video
Overené postupy montáže
Pri používaní mosadzných závitových tvaroviek GEBO Gold je najdôležitejším krokom zabezpečenie správneho utesnenia. Keďže tvarovky GEBO Gold disponujú valcovým závitom podľa normy ISO 228-1 G, na utesnenie sa odporúča použiť teflónovú niť LOCTITE 55, prípadne konope alebo teflónové pásky. Ak sa rozhodnete použiť konope, odporúča sa ako ochrana proti vysychaniu použiť fermež alebo špeciálnu hermetickú pastu. Pred aplikáciou tesniacich materiálov je vhodné závit mierne zdrsniť oceľovým plátkom. Dodržanie uvedeného montážneho postupu je zárukou bezpečného a spoľahlivého závitového spojenia.
Aby ste predišli zbytočným problémom v prípade netesnosti spojov, odporúčame používať vhodné a kvalitné náradie. Dodržanie správneho montážneho postupu podľa návodu je základným predpokladom pre splnenie záručných podmienok.
O značke GEBO
História značky GEBO siaha až do roku 1936, kedy bol prihlásený prvý patent na rýchloupínaciu zbernú spojku z temperovanej liatiny. Táto inovácia umožnila pripojenie oceľových rúrok bez nutnosti zvárania alebo vytvárania závitov. Univerzálne GEBO spojky sa takmer okamžite stali synonymom úspory času a nákladov pri inštaláciách vodovodných systémov.
Kombinácia kvalitného produktového portfólia, nemeckej precíznosti, vynikajúcich nápadov a inovácií viedla k rozšíreniu podnikania na medzinárodné trhy. V roku 1979 bola založená spoločnosť GEBO Armaturen GmbH so sídlom v nemeckom Schwelme. Centrála spoločnosti je zodpovedná za strategické a technické smerovanie, vrátane riadenia výroby, vývoja nových produktov, ich certifikácie a monitoringu kvality.
Úspešné rozširovanie a distribúciu produktov značky GEBO na zahraničných trhoch dnes zabezpečuje niekoľko dcérskych spoločností v Európe a obchodných zastúpení po celom svete. Neustále rozširovanie sortimentu, inovatívne myšlienky a kombinácia skúseností a spoľahlivosti viedli k vytvoreniu Gebo Group, silného a úspešného rodinného podniku. Značka GEBO je už viac ako 70 rokov symbolom časovo úspornej a nákladovo efektívnej inštalácie v oblasti stavebnej techniky. Široká ponuka opravných strmeňov a univerzálnych zberných spojok na spájanie rôznych typov rúr pomohla vyplniť medzeru na trhu a výrazne zjednodušiť a zlacniť opravy existujúcich rozvodov vody a kúrenia. Je tiež vynikajúcou alternatívou pre nové inštalácie, čo potvrdzujú významné referencie z celého sveta.
