Pri návrhu oceľového schodiska je dôležité zohľadniť niekoľko faktorov, aby bolo schodisko bezpečné, pohodlné a spĺňalo platné normy. Medzi kľúčové aspekty patrí výpočet rozmerov, sklonu a v neposlednom rade aj hrúbky plechu použitého na stupne. Tento článok poskytuje podrobný návod na výpočet rozmerov schodiska a zohľadnenie hrúbky stupňa.

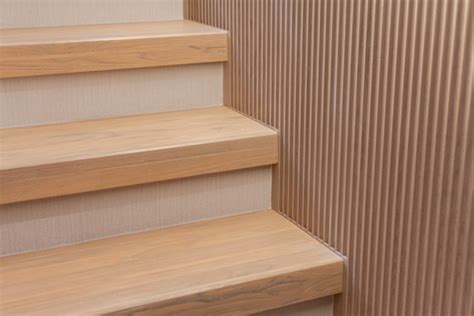

Výpočet rozmerov schodiska
Proces návrhu schodiska začína dôkladným zameraním a výpočtom.
1. Zmeranie výšky schodiska (H)
Najprv je potrebné určiť celkovú výšku (H), ktorú musí schodisko prekonať. Toto je výškový rozdiel medzi dolnou a hornou úrovňou podlahy. Napríklad, ak je výška od zeme po hornú podlahu 280 cm, tak H = 280 cm.
2. Určenie optimálnej výšky stupňa (h)
Bežne používaná výška schodiskového stupňa pre pohodlný výstup je medzi 15 až 18 cm. Pre vonkajšie oceľové schodisko sa odporúča skôr nižšia hodnota okolo 17 cm. Zvolíme teda výšku stupňa h = 17 cm.
3. Výpočet počtu stupňov (n)
Počet schodiskových stupňov vypočítame ako: n = H : h. Pre príklad: n = 280 : 17 ≈ 16,47. Počet stupňov musí byť celé číslo, takže zaokrúhlime na 16 stupňov. Ak sa nám nehodí presná výška 17 cm, môžeme upraviť výšku stupňov v rozmedzí 15 - 18 cm. Skutočná výška stupňa po úprave bude: h = H : n = 280 : 16 = 17,5 cm.
4. Výpočet dĺžky schodiska (L)
Dĺžka schodiska závisí od hĺbky (g) jednotlivých stupňov. Pre pohodlné schodisko platí pravidlo: 2h + g = 60 - 64 cm. Ak máme výšku stupňa 17,5 cm, vhodná hĺbka stupňa bude: g = 64 − 2 × 17,5 = 29 cm. Celková horizontálna dĺžka schodiska: L = n × g = 16 × 29 = 464 cm.
5. Návrh sklonu schodiska
Sklon schodiska sa vypočíta ako: tan(α) = H : L. Odporúčaný sklon schodiska je 30° - 35°, takže náš návrh je správny.
Hrúbka plechu na schody
Hrúbka oceľového stupňa je 4 cm, takže treba zabezpečiť, aby sa nezmenila výška medzi jednotlivými stupňami. To znamená, že pri výpočtoch sa musí brať do úvahy reálna výška medzi nášľapnými plochami.
V ponuke sú aj hotové modulové schody, napríklad model Theris, ktorý je vyhotovený zo žiarom pozinkovaného dierovaného plechu a má výšku poschodia 22,5 cm. Tieto schody sú určené na použitie ako vedľajšie schodisko.
| Parameter | Hodnota |
| Výška od zeme po hornú podlahu (H) | 280 cm |
| Výška stupňa (h) | 17.5 cm |
| Počet stupňov (n) | 16 |
| Hĺbka stupňa (g) | 29 cm |
| Celková horizontálna dĺžka schodiska (L) | 464 cm |
| Hrúbka plechu stupňa | 4 cm |
Materiály a ich vlastnosti
Perforované oceľové plechy sú ideálnym riešením pre širokú škálu aplikácií, kde je potrebné skombinovať pevnosť, dizajn a funkčnosť. Vďaka perforáciám s rôznymi tvarmi a veľkosťami otvorov ponúkajú tieto plechy vlastnosti, ktoré klasické plné plechy nemôžu ponúknuť. Umožňuje rovnomerný priechod vzduchu a svetla.
Použité materiály:
- Oceľ S235: Univerzálna konštrukčná oceľ s dobrou pevnosťou a vynikajúcou zvariteľnosťou.
- Oceľ DC01: Vysokokvalitná oceľ určená na tvárnenie za studena, ktorá poskytuje vynikajúce vlastnosti pre ohýbanie, lisovanie a iné tvárniace procesy.
- Pozinkovaná oceľ DX51D: Pozinkovaná oceľ, ktorá je chránená proti korózii vrstvou zinku. Tento materiál je ideálny pre vonkajšie použitie a oblasti s vysokou vlhkosťou.
Nižšie nájdete prehľad hlavných vzorov perforácie, ktoré ponúkame. Každý vzor má svoje špecifické vlastnosti, vďaka čomu je vhodný pre rôzne použitie.
Kategória dierovaných plechov zahŕňa plechy, ktoré sa vyznačujú vysokou pevnosťou, odolnosťou a širokými možnosťami využitia. V našej ponuke nájdete klasické oceľové dierované plechy aj dierované pozinkované plechy. Tieto plechy sú vyrobené z kvalitnej ocele akosti S235, DC01 a DX51D a perforované rôznymi vzormi, ako sú okrúhle, štvorcové, obdĺžnikové alebo špeciálne otvory. Vďaka svojej konštrukcii umožňujú priechod vzduchu, svetla alebo kvapalín, čo ich robí ideálnymi pre širokú škálu aplikácií.

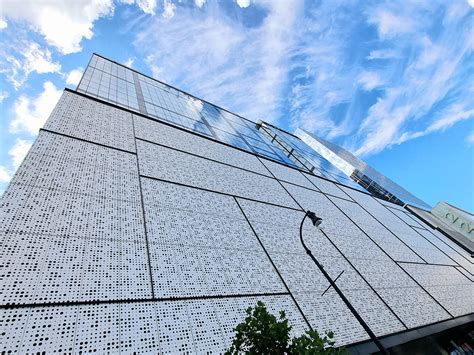

Dierované plechy nachádzajú uplatnenie v stavebníctve, priemysle, architektúre aj dizajne - napríklad ako súčasť opláštenia budov, stropných podhľadov, zábradlí, filtrov, ochranných krytov či dekoratívnych prvkov. Sú cenené nielen pre svoju funkčnosť, ale aj pre modernú estetiku a dlhú životnosť.

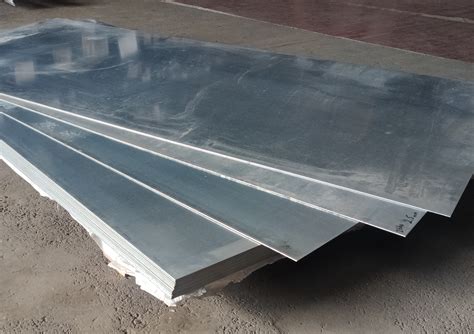

Pozinkovaný plech s hrúbkou 1,5 mm, napríklad v rozmere 1,25x2,5 m, je špecifický druh plechu akosti DX51D. Jeho povrch je upravený pomocou žiarového zinkovania, vďaka čomu je potiahnutý ochrannou vrstvou proti korózii. Pozinkované plechy sú vďaka tejto metóde odolné viac než ostatné druhy plechov. Využitie nájdu v strojárstve, automobilovom priemysle alebo ako strešná krytina, kde sa používajú na výrobu strešných oplechovaní, úžľabí, odkvapníc, líšt alebo oplechovaní komínov.
Dôležité zásady pri návrhu schodiska
- Bezpečnosť: Schodisko by malo mať protišmykové oceľové schodiskové stupne s nášľapnou hranou.
- Normy: Odporúčané rozmery vychádzajú z noriem.
