Tento článek se zaměřuje na schému zapojení kabelů pro denní světla na vozidle Škoda Octavia 2 facelift (FL). Kromě toho popíšeme kódování světel pomocí diagnostického nástroje VAG-COM, které umožňuje aktivaci různých užitečných funkcí.
Kódování světel pomocí VAG-COM
Pro správné fungování denních světel a dalších funkcí je nutné provést kódování pomocí VAG-COM. Níže naleznete postup a kódy pro aktivaci různých funkcí.
Postup

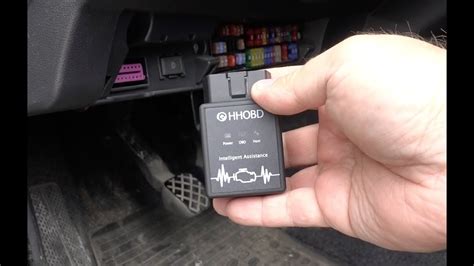

- Připojte HEX-CAN kabel do diagnostické zásuvky.
- Zapněte zapalování.
- Spusťte program VAG-COM.
- Zvolte "VYBRAT JEDNOTKU".
Užitečné funkce a kódování
Denní svícení EU a Skandinávie
Vozidlo má po nastartování trvale rozsvícené potkávací světlomety.
Kódování: 09- Centrální elektrika, kódování-07 kód vložit do LCode (nebo kliknout na Kalkulačka pro dlouhé kódování), v bytu 0 zaškrtnout bit 3.
Denní svícení Amerika
Vozidlo má po nastartování rozsvícené přední potkávací světlomety. Zatažením ruční brzdy se deaktivují.
Kódování: 09- Centrální elektrika, kódování-07 kód vložit do LCode (nebo kliknout na Kalkulačka pro dlouhé kódování), v bytu 0 zaškrtnout bit 4.
Corner Light (Přisvětlování do zatáček)
Přisvětlování mlhovými světlomety do zatáček.
Kódování: 09-Centrální elektrika, kódovaní-07 kód vložit do LCode (nebo kliknout na Kalkulačka pro dlouhé kódování), v bytu 23 zvolit z nabídky bitu 3-4 (08) Turn Light via Fog Light.
Zpětné světlomety zhasnou při otevření pátých dveří
Kódování: 09-Centrální elektrika, kódování-07 kód vložit do LCode (nebo kliknout na Kalkulačka pro dlouhé kódování), v bytu 3 zaškrtnout bit 3.
Aktivace druhé zadní mlhovky
Kódování: 09-Centrální elektrika, kódování-07 kód vložit do LCode (nebo kliknout na Kalkulačka pro dlouhé kódování), v bytu 4 zaškrtnout bit 4 (někdy se musí ještě odškrtnout v bytu 3 bit 1!!).
Denní svícení - Mlhovky
Vozidlo bude po nastartování svítit předními mlhovými světlomety (podle zvolené procentuální svítivosti). Po přepnutí na potkávací světlomety zhasnou mlhová. Fungují také se světelným senzorem.
Tabulka kódování
Níže je uvedena tabulka s přehledem kódování pro různé funkce:
| Funkce | Kódování | Byt | Bit |
|---|---|---|---|
| Denní svícení EU | 09-Centrální elektrika, kódování-07 | 0 | 3 |
| Denní svícení Amerika | 09-Centrální elektrika, kódování-07 | 0 | 4 |
| Corner Light | 09-Centrální elektrika, kódování-07 | 23 | 3-4 (08) |
| Zhasnutí zpětných světel při otevření dveří | 09-Centrální elektrika, kódování-07 | 3 | 3 |
| Aktivace druhé zadní mlhovky | 09-Centrální elektrika, kódování-07 | 4 | 4 (příp. odškrtnout byt 3 bit 1) |
Výmena světel
Postup výměny předfaceliftových parabolových světel za faceliftové Bi-LED bude z většiny téměř totožný, rozdíl je hlavně ve schématech zapojení a kódování.
S příchodem faceliftu se paleta světel rozšířila, přičemž i obyčejné základní světlomety získaly DRL pásek. Při předfaceliftové verzi funkci DRL parabolových světlometů plnila žárovka na vnější straně světel.
Konstrukce světlometů
Každý z dvojice světlometů má ze spodní části ještě vlastní řídicí jednotku 7P5 941 591 AD, kter je spojená se světlometem přes konektor a drží ji čtyři šrouby. Přední plexi je opět pouze plexi, žádné sklo jako na starých autech.
Zapojení
Pro zapojení jsou nutné dva nové konektory 3C0 973 737 a k nim odpovídající piny. Původní konektor je totiž 10-pinový, nové světla používají 14-pinový.
Problémy
Faceliftová verze již využívá nové BCM (řídicí jednotka elektroniky) jednotky s označením 2Q0 937 089 A, stará předfaceliftová verze například v mém případě 6C0 937 090 D. Pokud někomu nevadí nefunkčnost corner v hlavním světle, je možné po dodatečné úpravě kódování ponechat původní BCM.
Řídicí jednotka AFS: Upravuje sklon, ale řídí i přepínání na dálkové světla. Nastavení výšky světel je řešeno automaticky, odpadá nutnost ručně točit kolečkem vedle přepínače světel.
Kódování
Kromě kódování RJ AFS je nutné u BCM upravit kódování v obou případech, i při původní BCM, i při plánované výměně za novou, faceliftovou BCM.
Bi-LED světla
Bi-LED světla jsou údajně na tom lépe než předfaceliftové projektory.
Výměna žárovky Škoda Octavia 2💡[světla]: Octavia II Facelift – Jak vyměnit žárovku v autě?
Při spínači AUTO.

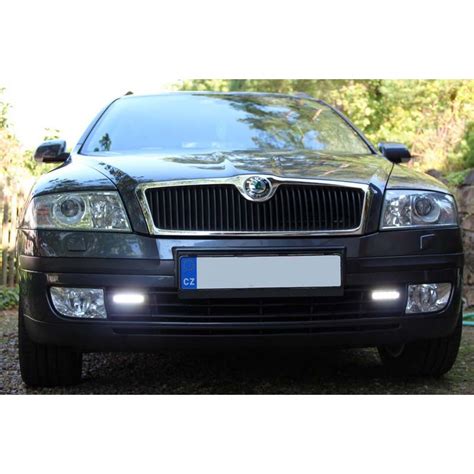

Zdravím, potřebuji poradit. Budu předělávat Octavii II na face a chtěl bych nárazník RS s tím denním svícením, ale potřebuji poradit jak je to zapojené?? Koukal jsem i na mlhovky, co mám teď, mají 2 piny a ty RSácké III mají 3 piny, jak to mám zapojit?? Vyměnit koncovky?? Mlhovky a denní svícení je něco trošku jiného, pokud máš předFL, jak usuzuji z tvého textu.
Zdravím, potřebuji radu. Dal jsem nárazník na O II RS z RS II face a potřebuji zapojit LED světla. Mám tam BSG, ne BCM, takže budu to řešit přes relé. Parkovačky zruším úplně. Jak vyřešit hlášku na maxidotu? Odporem? Nebo to jde i jinak?
Ahoj, mám takový problém. Když mám spínač světel na ''0'' tak mi asi 5x problikají ledky v nárazníku a nesvítí. No dobře, ale z jakého důvodu se to vůbec nerozsvítí. A máš tam origo nebo nějaké číny?
Budu se muset podívat, co to je. DRL - denní svícení.
