Modul pre denné svietenie z diaľkových svetiel

Modul ovládača denných svetiel MSD-20 sa používa na obmedzenie jasu diaľkových / halogénových svetiel, čím umožňuje ich použitie ako svetiel pre denné svietenie.

Bol vyrobený na mikroprocesore MICROCHIP a slúži na zníženie svetelného výkonu diaľkových alebo halogénových žiaroviek, čím ich prispôsobuje pre funkciu denných svetiel.

Funkcie Modulu MSD-20

Modul vykonáva niekoľko kľúčových funkcií:

Zmena jasu svetiel

Umožňuje nastaviť jednu z 15 programovateľných úrovní jasu od 5 % do 100 %. Továrenské nastavenie je 30 %.

Dva režimy zapínania svetiel (programovateľné)

• Automatické zapnutie svetiel po naštartovaní vozidla a dosiahnutí napätia systému > 13,2 V (továrenské nastavenie).
• Zapnutie svetiel po zapnutí zapaľovania (ACC). Pre správne nastavenie musí byť pripojený oranžový vodič.

Režim osvetlenia vozovky pred vozidlom GO HOME

Aktivuje sa po vypnutí svetiel s výkonom 60 % alebo 100 % na 40 sekúnd (programovateľné). Je dostupná aj verzia MSD-20H s rozšírenými funkciami GO HOME.

Modul neobmedzuje používanie žiadnych funkcií vozidla a spínač vykonáva funkciu mäkkého štartu a vypnutia, postupne rozsvecuje a zhasína žiarovky. Automaticky sa vypne, keď sa rozsvietia obrysové alebo stretávacie svetlá.

Nastavenie Modulu

Úpravy sa vykonávajú pri zapnutom zapaľovaní a zapnutom motore.

Úprava Jasu Žiaroviek

Môžete nastaviť jednu z 15 úrovní jasu - 5 %, 10 %, 15 %, 20 %, 25 %, 30 % (výrobné nastavenie), 35 %, 40 %, 45 %, 50 %, 55 %, 60 %, 65 %, 75 %, 100 %.

Nastavenie sa vykoná skratovaním fialového vodiča na zem na 1 sekundu. Každý nasledujúci skrat zvyšuje jas svetla. Po nastavení úrovne na 100 % ďalšie skratovanie fialového vodiča k zemi nastaví úroveň na 5 %. Nastavenia sa uložia automaticky. Odporúča sa použiť úroveň jasu z výroby (s malými úpravami), čo zodpovedá jasu 20W žiarovky používanej ako denné svetlá.

Nastavenie Jasu Žiaroviek pri Osvetlení Cesty GO HOME

Nastavenie sa vykonáva pri zapnutom zapaľovaní a vypnutom motore. Tlačidlo nastavenie sa vykoná skratovaním fialového vodiča k zemi na približne 1 sekundu. Každý nasledujúci skrat zmení jas svetla a je signalizovaný nasledovne:

• Úroveň jasu 100 % - Jeden záblesk svetiel
• Úroveň jasu 60 % - Dva záblesky svetiel (továrenské nastavenie)

Nastavenie Režimu Zapínania Svetiel

Nastavenie sa vykonáva pri vypnutom spínači zapaľovania. Nastavenie sa vykonáva skratovaním fialového vodiča k zemi na približne 1 sekundu. Každý nasledujúci skrat zmení režim zapnutia svetlá a je signalizované:

• Zapnutie svetiel ihneď po zapnutí zapaľovania - Jedno bliknutie svetiel
• Zapnutie svetiel po dosiahnutí 13,2 V v systéme auta - motor zapnutý - Dva bliknutia svetiel (výrobné nastavenie)

Nastavenie Funkcie Cestného Osvetlenia GO HOME

Funkčný režim je možné zmeniť vykonaním sekvencie zapínania a vypínania zapaľovania: Do 10 sekúnd 5-krát zapnite a vypnite zapaľovanie -- ZAP/VYP, ZAP/VYP, ZAP/VYP , ON/OFF, ON/OFF. Každý režim je signalizovaný:

• Osvetlenie vozovky ihneď po vypnutí zapaľovania - Jedno krátke bliknutie
• Osvetlenie vozovky NIE JE AKTÍVNE - Dve bliknutia (výrobné nastavenie)

Výrobné Nastavenia

• Úroveň jasu: 30 %
• Zapnutie svetiel: po dosiahnutí > 13,2 V v inštalácii vozidla
• Osvetlenie Cesty GO HOME: neaktívne
• Úroveň jasu osvetlenia: 60 % (GO HOME)

Obnovenie Výrobných Nastavení

Zapnite zapaľovanie a naštartujte vozidlo. Zaťažte fialový drôt na niekoľko sekúnd. Obnovenie továrenských nastavení bude signalizované niekoľkými krátkymi bliknutiami svetiel. Modul po odpojení batérie nemení naprogramované nastavenia. Nastavenia sú uložené vo vnútornej pamäti procesora, EEPROM.

Technické Údaje

Zariadenie by malo byť inštalované na mieste, ktoré nie je vystavené vode a mimo zdrojov tepla. Po montáži zaizolujte fialový vodič.

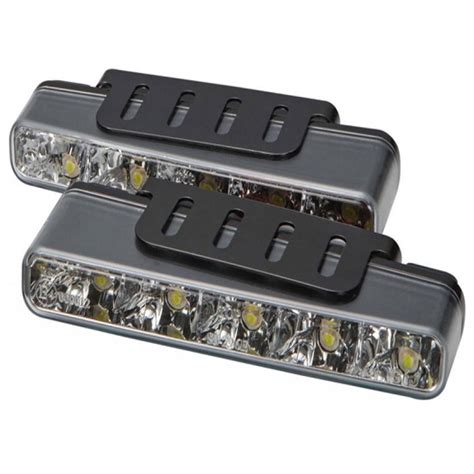

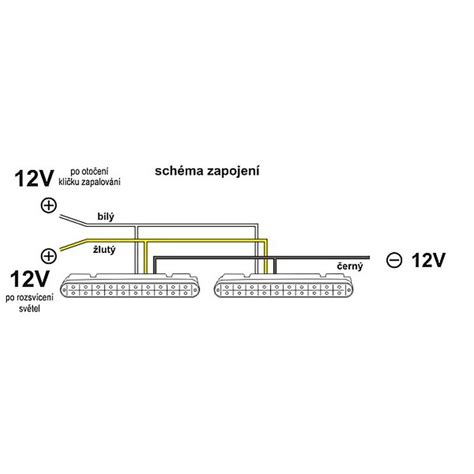

Homologizované LED Denné Svetlá

Dodatočne domontované úsporné LED denné svetlá sú povolené aj v SR s homologizačným znakom RL od roku 2009/2.

Modul zapínania svetiel

Hlavnou výhodou tohto modulu je, že už nezabudnete rozsvietiť svetlá následkom čoho môže byť pokuta, alebo naopak už nezabudnete svetlá vypnúť následkom čoho je vybitý akumulátor.

Modul je určený pre automobily kde sú spínané diaľkové svetlá +12V. Ak máte svetlá spínané -12V (kostrou) tak ho máme tu.

Obľúbený modul komfortného systému zapínania svetiel: zapína a vypína svetlá, vďaka kontrole napätia v elektroinštalácii vozidla. Modul po naštartovaní rozsvieti diaľkové svetlá na 40% ich výkonu, ako u niektorých novších modelov áut VW, AUDI...., Vďaka tomuto systému šetríte energiu, xenónové výbojky, alebo žiarovky H7, ktoré sú náchylné na vypaľovanie.
