Tento článok sa zameriava na PE rúry (polyetylénové rúry) s označením SDR 11 a rozmermi 32x3, pričom detailne popisuje ich vlastnosti, použitie a výhody. Rúry tohto typu sa bežne využívajú v rôznych inžinierskych a stavebných aplikáciách, najmä pre ich odolnosť a flexibilitu.
Čo znamená SDR 11 a rozmery 32x3?

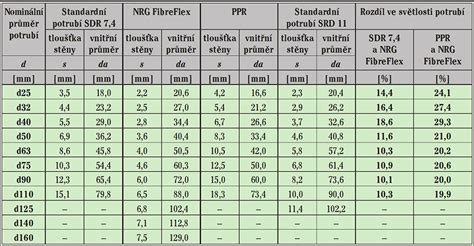

SDR (Standard Dimension Ratio) je pomer vonkajšieho priemeru rúry k hrúbke jej steny. V prípade SDR 11 to znamená, že vonkajší priemer rúry je 11-krát väčší ako hrúbka steny. Rozmery 32x3 udávajú, že rúra má vonkajší priemer 32 mm a hrúbku steny 3 mm.
Vlastnosti a Výhody PE Rúr SDR 11 32x3
Rúry PE SDR 11 32x3 sa vyznačujú niekoľkými kľúčovými vlastnosťami a výhodami:
- Vysoká odolnosť voči bodovému zaťaženiu, čo minimalizuje riziko zlyhania poškodenej rúry.
- Zvýšená ťahová a tlaková odolnosť, ktorá zaručuje spoľahlivosť potrubia pri rôznych prevádzkových podmienkach.
- Plná recyklovateľnosť, ktorá prispieva k ochrane životného prostredia.
- Robustná ochrana proti poškodeniu, ktorá znižuje náklady na údržbu a opravy.
- Bez obmedzenia druhu obsypového materiálu, čo uľahčuje inštaláciu v rôznych typoch pôdy (v prípade AQUALINE ROBUST).
- Vhodnosť pre všetky bezvýkopové technológie, čo umožňuje inštaláciu potrubia bez rozsiahlych výkopových prác (v prípade AQUALINE ROBUST).
- Ľahká detekcia pod zemou pri použití detekčného vodiča, čo uľahčuje lokalizáciu potrubia pre údržbu a opravy (v prípade AQUALINE ROBUST).
- Nevyžaduje chráničku alebo iné spôsoby mechanickej ochrany, čo znižuje náklady na inštaláciu (v prípade AQUALINE ROBUST).
- Vnútorná rúra je chránená proti UV žiareniu.
Na základe pevnostnej izotermy je životnosť PE trubiek stanovená minimálne na 100 rokov.
Použitie PE Rúr SDR 11 32x3
Rúry HDPE sú určené pre použitie na dopravu pitnej a úžitkovej vody, prevažne pri použití v zemi, pre tlakovú a podtlakovú kanalizáciu. Ich vlastnosti však umožňujú použitie pre transport celej rady ďalších látok, pokiaľ im materiál trubiek a tesniacich krúžkov odoláva. Ďalej je možné dopravovať stlačený vzduch a iné plyny.
Rúry sa štandardne dodávajú na tlak PN 10 (SDR17) a PN 16 (SDR11). Rúry od firmy Pipelife-Fatra sú určené k uloženiu v zemi a schválené pre dopravu vykurovacích plynov: zemného plynu, svietiplynu, bioplynu a plynného skupenstva propánu za normálnych podmienok, teda za teplôt bežne sa vyskytujúcich v zemi a pri tlakoch daných použitým SDR a požadovaným bezpečnostným koeficientom (viď TPG 702 01 a ČSN EN 1555). Pri možnosti vzniku kvapalného skupenstva propánu materiál nie je možné odporučiť.
Rúry nie je dovolené inštalovať pre vedenie vnútri budov, nie sú testované pre dopravu pitnej vody alebo iných požívatín. Polyetylénové rozvody neuložené v zemi je nutné zabezpečiť použitím chráničky. Proti vplyvom zdrojov tepla je potrubie nutné chrániť izoláciou. Zmenu bezpečnostného koeficientu vplyvom ďalších podmienok (teplota, geologické podmienky apod.) je možné vykonať podľa ISO 12162.
Bezpečnostné aspekty a inštalácia
Horľavosť
Polyetylén je zaradený do triedy horľavosti C3, t.j. klasifikovaný ako horľavý. Preto je dôležité dodržiavať bezpečnostné opatrenia pri manipulácii a inštalácii.
Inštalácia
Rúry od firmy Pipelife-Fatra sú určené k uloženiu v zemi. Polyetylénové rozvody neuložené v zemi je nutné zabezpečiť použitím chráničky. Proti vplyvom zdrojov tepla je potrubie nutné chrániť izoláciou.
Spájanie
Spájanie je možné zváraním na tupo, elektrotvarovkami po odstránení ochranného plášťa (v prípade AQUALINE ROBUST) alebo pomocou zverných spojok.
HDPE rúra plyn 32x3,0 PN16 SDR11 PE100 je k dispozícii v 6m tyčiach. Ide o jednovrstvovú homogénnu čiernu rúrku s oranžovými (RAL 1033) identifikačnými pruhmi (pruhmi prefarbené v hmote). Potrubie je v celom priereze steny z PE 100RC. Je vhodné do otvoreného výkopu bez pieskového lôžka (možnosť bodového zaťaženia) a pre menej náročné metódy bezvýkopovej pokládky.
Rúry od firmy Pipelife-Fatra sú určené k uloženiu v zemi a schválené pre dopravu vykurovacích plynov: zemného plynu, svietiplynu, bioplynu a plynného skupenstva propánu za normálnych podmienok, teda za teplôt bežne sa vyskytujúcich v zemi a pri tlakoch daných použitým SDR a požadovaným bezpečnostným koeficientom (viď TPG 702 01 a ČSN EN 1555). Pri možnosti vzniku kvapalného skupenstva propánu materiál nie je možné odporučiť.
Rúry nie je dovolené inštalovať pre vedenie vnútri budov, nie sú testované pre dopravu pitnej vody alebo iných požívatín. Polyetylénové rozvody neuložené v zemi je nutné zabezpečiť použitím chráničky. Proti vplyvom zdrojov tepla je potrubie nutné chrániť izoláciou. Zmenu bezpečnostného koeficientu vplyvom ďalších podmienok (teplota, geologické podmienky apod.) je možné vykonať podľa ISO 12162.
Na základe pevnostnej izotermy je životnosť PE trubiek stanovená minimálne na 100 rokov. Polyetylén je zaradený do triedy horľavosti C3, t.j. klasifikovaný ako horľavý.
