Zapojenie elektrickej rúry môže byť komplikované, najmä ak máte možnosť pripojenia na 230V aj 400V. Tento článok vám poskytne podrobný návod a dôležité informácie, ako správne a bezpečne zapojiť pripojovací kábel na 220V 16A k vstavanej rúre.
Predtým, ako sa pustíme do samotného zapojenia rúry, pozrime sa na moderné riešenia, ktoré vám môžu uľahčiť prístup k elektrickej energii v kuchyni. Výsuvné elektrické zásuvky sú ideálne pre stoly, kuchynské pracovné dosky a nábytok. Vynikajú jednoduchou inštaláciou a estetickým dizajnom.
Výhody výsuvných zásuviek
- Kompaktný dizajn: Jednoduchá integrácia do pracovnej plochy.
- Praktickosť: Elektrické pripojenie je vždy poruke a zároveň skryté.
- Estetika: Po zatlačení sa zásuvka schová do pracovnej dosky, čím šetrí miesto a pôsobí čisto.
Medzi obľúbené modely patria: Zásuvková veža Elevator, Výsuvná zásuvka SQUARE UP či Výsuvná zásuvková jednotka HOPBOX s 4 zásuvkami 230V, 2 USB portami a 2 RJ45 sieťovými portami. Tieto zásuvky sú vhodné pre kuchyne, kancelárie, zasadacie miestnosti či pracovné stoly, kde je požadovaný čistý dizajn a nenápadné zabudovanie.
Zapojenie elektrickej rúry na 230V: Krok za krokom
Teraz sa pozrieme na samotné zapojenie vašej elektrickej rúry. Ak ste si kúpili rúru, ktorá umožňuje pripojenie na 230V aj 400V, je dôležité postupovať podľa schémy zapojenia, ktorá je súčasťou manuálu.
Krok 1: Identifikácia fázy v zásuvke
Pred zapojením je nevyhnutné zistiť, ktorý kontakt v zásuvke je fázový. V zásuvke by mala byť fáza na ľavej strane, neutrálny vodič (N) na pravej strane a ochranný kolík (PE) uprostred. Pred overením si vypnite istič!
Krok 2: Kontrola príkonu rúry
Skontrolujte štítok na rúre, kde nájdete informácie o príkone. Obyčajná zásuvka je schopná dodať pri 16A istení 3,6kW. Ak je príkon rúry vyšší, môže byť potrebné zvážiť iné riešenie, ako napríklad pripojenie na 400V alebo úpravu elektroinštalácie.
Krok 3: Zapojenie podľa schémy
Použite schému zapojenia pre 230V. Zvyčajne sa horné svorky (1-2-3) prepájajú priloženými prepojovacími plieškami a privedie sa na ne fáza. Na svorky 4-5 pripojíte nulový vodič a na zem pripojíte ochranné uzemnenie.
Krok 4: Použitie správneho kábla a istenia
Pre zapojenie do zásuvky vám bude stačiť medený kábel s prierezom 3x2,5 mm², keďže zásuvka bude istená 16A. Uistite sa, že zásuvka má samostatný prívod.
Dôležité upozornenia
- Nikdy nezapájajte všetky platne na plný výkon aj s rúrou naraz.
- Nepoužívajte rozdvojky alebo podobné zariadenia v zásuvke.
- Na konce vodičov použite dutinky, aby sa predišlo strapkaniu.
- Všetky spoje dôkladne dotiahnite.
| Príkon rúry (kW) | Istenie (A) | Prierez kábla (mm²) |
|---|---|---|
| Do 3.6 | 16 | 3x2.5 |
| Nad 3.6 | Väčšie ako 16 (odporúča sa konzultácia s elektrikárom) | Závisí od istenia (odporúča sa konzultácia s elektrikárom) |

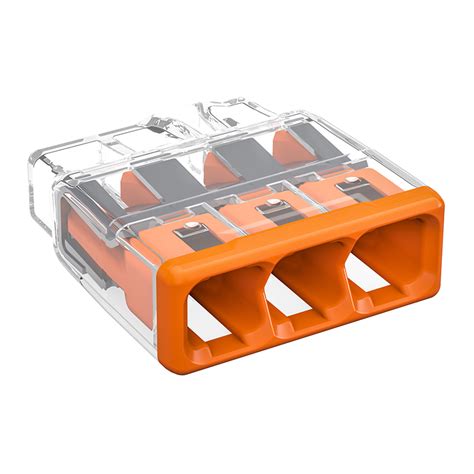

Alternatívne riešenie: Svorkovnica WAGO
Odporúča sa vyhodiť zásuvku a nahradiť ju svorkovnicou, najlepšie WAGO. Vidlica sa môže prehrievať a kontakty zásuvky sa môžu časom roztiahnuť. WAGO svorka má pliešky, ktoré stále pritláčajú vodič k mostíku, čo zabezpečuje spoľahlivé spojenie.
Bezpečnosť na prvom mieste
Zapojenie elektrickej rúry je vážny zásah do elektroinštalácie a môže predstavovať riziko úrazu elektrickým prúdom alebo požiaru. Ak nemáte dostatočné skúsenosti, radšej sa obráťte na kvalifikovaného elektrikára.
