V oblasti inštalatérstva a stavebníctva zohrávajú rúrkové tvarovky kľúčovú úlohu pri vytváraní funkčných a spoľahlivých rozvodov. Tieto komponenty, vyrobené z rôznych materiálov a s rozličnými typmi spojov, umožňujú flexibilné a bezpečné prepojenie jednotlivých častí potrubných systémov.
Závitové tvarovky z temperovanej liatiny
Závitové tvarovky z temperovanej liatiny predstavujú robustné a odolné riešenie pre mnohé aplikácie. Sú vyrábané podľa normy EN 10242 a spĺňajú požiadavky normy ISO 7-1 pre spoje tesniace na závitoch. Vďaka pozinkovanému prevedeniu sú chránené proti korózii, čo predlžuje ich životnosť.
Medzi bežné typy patria:
- Tvarovky s 6-hranom: Tieto tvarovky s vonkajšími rúrkovými závitmi (R) sú kužeľové a určené pre spoje tesniace na závitoch. Sú dostupné v rôznych konfiguráciách, ako napríklad vonkajšie x vonkajšie.
- Redukcie (prechody): Umožňujú spojenie rúr rôznych priemerov alebo typov závitov (napr. vnútorný x vonkajší). Vonkajší závit R a vnútorný závit Rc sú kužeľové pre spoje tesniace na závitoch podľa normy ISO 7-1.
- Tvarovky so 4-hranom: Tieto tvarovky s rúrkovým vonkajším závitom (R) sú taktiež kužeľové pre spoje tesniace na závitoch podľa normy ISO 7-1.
- Tvarovky s vnútornými závitmi: Sú určené pre spoje tesniace na závitoch podľa normy ISO 7-1 a sú bežné v rôznych konfiguráciách (napr. vnútorný x vnútorný).
- Kolená 90°: Umožňujú zmenu smeru potrubia v uhle 90 stupňov, pričom môžu mať rôzne kombinácie vnútorných a vonkajších závitov.
Mosadzné tvarovky
Mosadzné tvarovky, ako napríklad priame šróbenia s plochým sedlom, sú ďalšou možnosťou pre spoľahlivé spojenia. Spojovacie závity G sú valcové pre spoje netesniace na závitoch podľa normy ISO 228-1 a dodávajú sa s plochým tesnením. Používajú sa aj v teplovodných vykurovacích systémoch na spájanie závitových rúr a armatúr.
Príkladom je šróbenie priame 1/2" mosadzné prevedenie s prevlečnou maticou a plochým tesnením.
Systémy z polypropylénu (PPR)
Polypropylénové (PPR) tvarovky sú moderným a efektívnym riešením pre vnútorné rozvody studenej a teplej vody. Sú určené pre tlakovú radu PN20 a sú celoplastové, čo znamená ich zhodnosť pre všetky tlakové rady v rámci PN 20.
Sortiment PPR tvaroviek zahŕňa:
- Nástenky
- Koleno 90°
- Spojky (nátrubky)
- Koncové viečka
- T-kusy
- Uzavájacie ventily
- Prechody (vonkajšie a vnútorné)
Plasto-hliníkové rúry
Certifikované plasto-hliníkové rúry sú špeciálne navrhnuté pre rozvody kúrenia, vody a podlahového kúrenia. Ide o viacvrstvové rúrky typu PE-Xb/Al/PE-Xb, ktoré kombinujú výhody plastových a hliníkových materiálov.

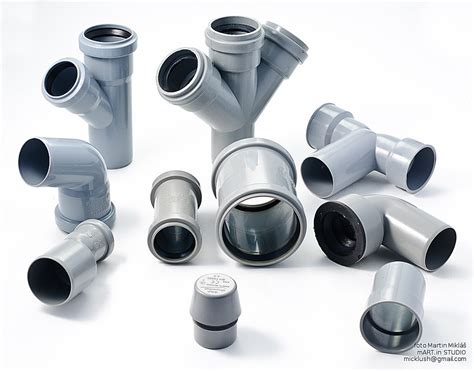

Systémy z polypropylénu HT (High Temperature)
Polypropylénový HT odpadový systém je určený pre vnútorné kanalizačné systémy vo vnútri budov. Je vhodný na odvod všetkých druhov odpadových vôd a chemických látok (s výnimkou organických rozpúšťadiel). Rúry sú vyrábané koextrúziou z polypropylénu podľa STN EN 1451-1 a majú hrúbku stien zodpovedajúcu rade S20. Materiál sa vyznačuje veľmi dobrými hydraulickými vlastnosťami a minimálnym sklonom k tvorbe usadenín.
Ostatné špecifické tvarovky a komponenty
Okrem vyššie uvedených kategórií existuje aj množstvo ďalších špecifických tvaroviek a komponentov:
- Umývadlový sifón so zátkou z PVC: S odpadovou rúrkou s priemerom 40 mm.
- Podlahová vpusť: S nerezovou mriežkou a vodnou zápachovou uzáverou.
- Pružina kanalizačná pozinkovaná: Používa sa na čistenie kanalizačných potrubí.
- Napúšťací ventil typ 380: S bočnou prípojkou vody, 3/8" a vsuvkou z mosadze.
- Vypúšťací mechanizmus duálny 3/6 l a vypúšťací ventil dvojpolohový: Pre splachovacie systémy.
- Sifón drezový s nerezovou mriežkou: S možnosťou pripojenia práčky alebo umývačky.
- Guľový plnoprietokový ventil s vypúšťaním a guľový ventil FF 3/4": Uzatváracie armatúry pre rozvody úžitkovej vody.
- Vršky uzatváracích a záhradných ventilov: Náhradné diely pre armatúry v rozvodoch pitnej a úžitkovej vody.
Čo sú to potrubné tvarovky a kde sa používajú?
Tieto rôznorodé komponenty, od robustných liatinových tvaroviek po moderné plastové systémy, tvoria základ pre spoľahlivé a efektívne potrubné systémy v rôznych oblastiach.
