Sústružnícke nože s TK plátkami sú nevyhnutným nástrojom pre každého, kto pracuje s kovmi. Tieto nože sa používajú na rôzne operácie, ako je sústruženie, zarovnávanie, zapichovanie a rezanie závitov. V tomto článku sa pozrieme na rôzne druhy TK plátkov, ich vlastnosti a použitie.
TK plátky, alebo vymeniteľné britové doštičky (VBD), sú vyrobené z tvrdokovu, čo je kompozitný materiál pozostávajúci z karbidu volfrámu (WC) a kobaltu (Co). Tvrdokovové plátky sú známe svojou vysokou tvrdosťou, odolnosťou voči opotrebeniu a schopnosťou udržať reznú hranu aj pri vysokých teplotách. Vďaka týmto vlastnostiam sú ideálne na obrábanie tvrdých a abrazívnych materiálov, ako sú oceľ, liatina, nerezová oceľ a zliatiny.
Druhy Sústružníckych Nožov s TK Plátkami

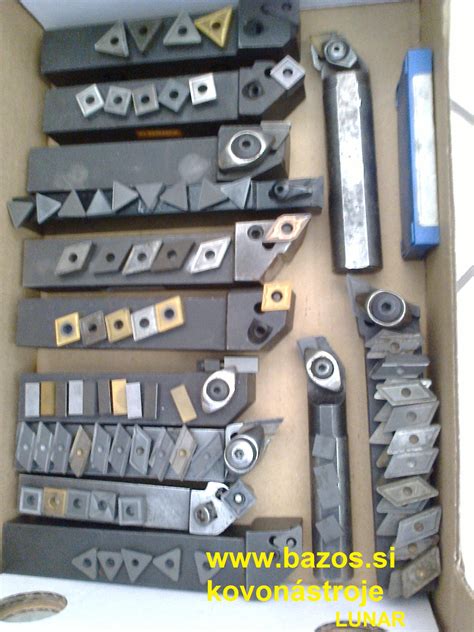

Existuje široká škála sústružníckych nožov s TK plátkami, ktoré sa líšia tvarom, veľkosťou a použitím. Medzi najbežnejšie patria:
- Uberacie nože: Používajú sa na odoberanie materiálu z povrchu obrobku.
- Stranové nože: Sú určené na obrábanie bočných plôch obrobku.
- Dokončovacie nože: Slúžia na dosiahnutie hladkého a presného povrchu.
- Zapichovacie nože: Používajú sa na vytváranie drážok a zapichovanie do obrobku.
- Závitové nože: Sú určené na rezanie vnútorných a vonkajších závitov.
Sústružnícke nože sa vyrábajú v rôznych rozmeroch, napríklad 20x32 mm, 25x25 mm, 25x40 mm, 32x32 mm a 40x40 mm. Výber správnej veľkosti závisí od veľkosti sústruhu a typu vykonávanej operácie.
Okrem štandardných nožov existujú aj špeciálne nože, ako napríklad:
- Rádiusové nože: Na vytváranie zaoblených hrán (R4, R5, R6).
- Malé závitové sústružnícke nože vnútorné: Na rezanie závitov v malých otvoroch.
- Nože s TK plátkom priamy uberací pravý 70st.: Na priame uberanie materiálu.
Výber Správnych TK Plátkov
Pri výbere TK plátkov je potrebné zvážiť niekoľko faktorov, ako sú:
- Obrábaný materiál: Rôzne materiály vyžadujú rôzne druhy tvrdokovu.
- Typ operácie: Uberanie, dokončovanie, zapichovanie a rezanie závitov vyžadujú rôzne tvary a geometrie plátkov.
- Rezné podmienky: Rýchlosť rezania, posuv a hĺbka rezu ovplyvňujú výber plátkov.
Na trhu sú dostupné plátky od rôznych výrobcov, ako napríklad Poldi PRAMET, SANDVIK, MITSUBISHI a SUMITOMO. Je dôležité vybrať si kvalitné plátky od renomovaných výrobcov, aby sa zabezpečila dlhá životnosť a vysoká presnosť obrábania.
Príkladom sú sústružnícke plátky SUMITOMO, ktoré sú známe svojou vysokou kvalitou a spoľahlivosťou. Taktiež sústružnícke nože s TNMG plátkami sú vhodné na vonkajšie a vnútorné sústruženie, najmä nerezovej ocele, ale aj bežnej ocele. Plátky typu WNMG0804 sú obojstranné a majú 6 rezných hrán, čo zaručuje dlhú životnosť a efektívne využitie.
Stručný rozhovor o karbidových nástrojoch
Ďalšie Sústružnícke Nástroje a Príslušenstvo
Okrem sústružníckych nožov a plátkov existuje množstvo ďalších nástrojov a príslušenstva, ktoré sú potrebné pre efektívne sústruženie. Medzi ne patria:
- Držiaky nožov: Slúžia na upevnenie nožov do sústruhu.
- Vyvrtávacie hlavy: Používajú sa na vyvrtávanie otvorov rôznych priemerov.
- Závitorezné hlavy: Sú určené na rezanie vnútorných a vonkajších závitov.
- Upichovacie nože: Používajú sa na upichovanie obrobkov.
- Strediace tŕne: Slúžia na presné vycentrovanie obrobkov.
- Kľúče: Na uťahovanie a povoľovanie skrutiek a matíc.
Je dôležité mať k dispozícii kvalitné nástroje a príslušenstvo, aby sa dosiahla vysoká presnosť a efektívnosť obrábania.
Tabuľka: Prehľad Sústružníckych Nožov a Plátkov
| Typ nástroja | Použitie | Materiál plátku |
|---|---|---|
| Uberací nôž | Odoberanie materiálu z povrchu | Tvrdokov (WC-Co) |
| Dokončovací nôž | Dosiahnutie hladkého povrchu | Tvrdokov s povlakom (TiN, TiAlN) |
| Zapichovací nôž | Vytváranie drážok a zapichovanie | Tvrdokov s geometricky tvarovanou reznou hranou |
| Závitový nôž | Rezanie závitov | Tvrdokov s presne brúseným profilom závitu |
| TNMG plátky | Vonkajšie a vnútorné sústruženie | Tvrdokov (vhodný na nerez a oceľ) |
| WNMG plátky | Vonkajšie a vnútorné sústruženie | Tvrdokov (obojstranné s 6 reznými hranami) |
