Denné svietenie je dôležitý prvok bezpečnosti vozidla, ktorý zvyšuje jeho viditeľnosť počas dňa. Denné svietenie sa stalo štandardnou súčasťou výbavy moderných vozidiel. Jeho hlavným cieľom je zvýšiť bezpečnosť cestnej premávky tým, že vozidlo je lepšie viditeľné pre ostatných účastníkov premávky. V súčasnosti existuje viacero spôsobov realizácie denného svietenia, od klasických žiaroviek až po moderné LED technológie.
V prípade vozidiel Škoda Fabia existuje niekoľko možností, ako zabezpečiť funkčnosť denného svietenia, vrátane zapojenia relé. Tento článok sa zameriava na schému zapojenia relé pre denné svietenie, relevantné predpisy a praktické rady.
Legislatíva a predpisy
Problematika denného svietenia je upravená viacerými zákonmi a predpismi, ktoré sa môžu líšiť v závislosti od krajiny a roku výroby vozidla. Je dôležité poznať platné predpisy, aby bolo zapojenie denného svietenia v súlade so zákonom.
Európska legislatíva
Predpis EHK č. 48, séria zmien 04, účinná od 7.8.2008, alebo neskoršia: Tento predpis upravuje požiadavky na montáž svetelných zariadení na vozidlá. Možnosť schválenia vozidla podľa série zmien 04 alebo staršej série zmien 03: Výrobcovia vozidiel majú možnosť schváliť vozidlo podľa aktuálnej alebo staršej verzie predpisu.
Slovenská legislatíva
Je potrebné overiť si aktuálne platné zákony a vyhlášky upravujúce používanie denného svietenia na Slovensku. Dodatočne domontované úsporné LED denné svetlá sú povolené aj v SR s homologizačným znakom RL od roku 2009/2. V naší zemi platí povinnost celoročního svícení.
Problémy a nejasnosti v predpisoch
V legislatíve týkajúcej sa denného svietenia existujú určité nejasnosti a rozpory. Napríklad, niektoré predpisy povoľujú, aby pri zapnutí parkovacích svetiel denné LED svetlá zhasli, zatiaľ čo iné predpisy vyžadujú, aby parkovacie svetlá nesvietili, ak svietia denné LED svetlá.
Zapojenie denného svietenia pomocou relé
Princíp fungovania relé
Relé funguje ako spínač, ktorý je ovládaný elektrickým prúdom. Pri zapnutí zapaľovania sa relé aktivuje a zapne denné svetlá. Po vypnutí zapaľovania sa relé deaktivuje a denné svetlá sa vypnú. Multifunkčné relátka sú neoddeliteľnou súčasťou elektrických systémov v moderných automobiloch. Ich úlohou je prepájať a ovládať rôzne obvody tak, aby elektronika vo vozidle fungovala bezpečne a spoľahlivo. Relátka prenášajú elektrický signál z riadiacej jednotky alebo spínača na spotrebič. Vďaka nim je možné ovládať silnejšie obvody pomocou slabého prúdu. Multifunkčné relátka sú základom bezpečnej a efektívnej prevádzky elektrických systémov auta. Relé funguje ako elektronický spínač, ktorý na základe signálu aktivuje konkrétne zariadenie - od svetiel, ventilátorov až po palivové čerpadlo.
Postup zapojenia
Pre správne zapojenie relé je potrebné dodržiavať nasledujúci postup:
- Identifikácia potrebných vodičov: Vodič prívodu prúdu po zapnutí zapaľovania. Vodič pre napájanie denných svetiel. Uzemňovací vodič.
- Pripojenie relé: Prívod prúdu po zapnutí zapaľovania pripojte na ovládací kontakt relé. Napájanie denných svetiel pripojte na spínací kontakt relé. Uzemňovací vodič pripojte na uzemňovací kontakt relé.
- Testovanie funkčnosti: Po zapojení skontrolujte, či sa denné svetlá automaticky zapnú po zapnutí zapaľovania a vypnú po jeho vypnutí.
Dôležité upozornenia
Pri zapojení relé je dôležité dodržiavať nasledujúce upozornenia:
- Pri zapojení relé je dôležité dodržiavať správnu polaritu.
- Použite kvalitné relé s dostatočnou prúdovou zaťažiteľnosťou.
- Dbajte na správne izolovanie vodičov, aby ste predišli skratom.
Alternatívne riešenia denného svietenia
Okrem zapojenia relé existujú aj iné možnosti, ako zabezpečiť funkčnosť denného svietenia na vozidle Škoda Fabia.
Použitie automatických spínačov svetiel
Automatické spínače svetiel sú zariadenia, ktoré automaticky zapínajú stretávacie svetlá po naštartovaní motora a vypínajú ich po jeho vypnutí. Tieto spínače sú jednoduché na inštaláciu a nevyžadujú žiadne zložité zapojenia.

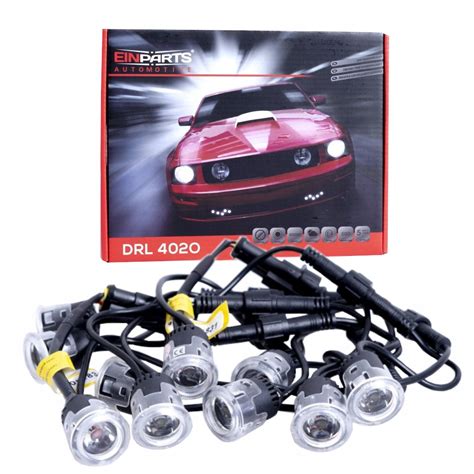

Inštalácia LED denných svetiel
LED denné svetlá sú moderné a efektívne riešenie denného svietenia. Majú nízku spotrebu energie a dlhú životnosť. Výhodou prídavných svetel pro denní svícení je úspora energie a tým i šetrnost k životnímu prostředí, nesvítí vám zadní, přední ani interiérové osvětlení, místo toho vám svítí jen úsporná světla pro denní svícení cca 2x 16W. Na trhu je na výběr z několika variant a dokonce i diodová světla, vždy vyžadujte homologaci. Zadné časti svetiel sú kovové a nie plastové, ako to býva u lacnejších denných svetlách, ktoré sa rýchlejšie pokazili, nakolko nebolo doriešené chladenie LED.
Riešenie problémov
Rušenie rádia
Ak denné svietenie ruší rádio, skontrolujte zapojenie a uistite sa, že je v súlade so schémou dodanou k LED svetlám.
Check Control
Ak má auto check control, diódové denné svietenie môže blikať. V takom prípade je potrebné použiť CCO modul (check control ojeb modul) alebo implementovať oneskorené zapnutie.
Oneskorené zapnutie
Na oneskorené zapnutie modulu denného svietenia je možné použiť jednoduché zapojenie. Po zapnutí zapaľovania sa rozbehne PWM. Pri zapnutí parkovačiek zase vypne. Hodnoty súčiastok nie sú kritické, stačí aby to kmitalo na asi 55 až 85 Hz.
Schémy zapojenia
Pri zapojení je dôležité zvoliť správne súčiastky a hodnoty odporov. Napríklad, namiesto diódy je možné použiť odpor (cca 100R). Taktiež je dôležité použiť tranzistor s nízkym Rdson, napríklad IRF4905 s 20 mOhm. Zapojenie je čo možno najjednoduchšie.
