Odkvapové systémy tvoria neoddeliteľnú súčasť každej strechy a ich hlavnou funkciou je efektívne odvádzanie zrážkovej vody z povrchu strechy. Správne fungujúci odkvapový systém je kľúčový pre ochranu budovy pred vlhkosťou a jeho efektívna montáž a utesnenie sú zásadné pre dlhodobú ochranu proti zatekaniu. Úlohu odkvapov netreba podceňovať, nakoľko ich správne fungovanie zabezpečuje odvodnenie strechy.
V poslednom období sa popularite tešia odkvapové systémy z pozinkovaného oceľového plechu, na ktorý je nanesená vrstva organických povlakov v jednej z množstva farieb. Kvalitatívne sa tieto plechy líšia predovšetkým nanesenou hrúbkou povlakov, pričom tie najkvalitnejšie majú hrúbku povrchovej úpravy 35 μm. Takéto odkvapové systémy sú schopné dlhodobo odolávať náročným podmienkam striedania štyroch ročných období - slnečnému žiareniu, dažďu, snehu, ľadu a pod. Výrobcovia potom vedia na svoje systémy poskytnúť záruku až 30 rokov.
V našej krajine sú najobľúbenejšie odkvapy vyrobené z pozinkovaného oceľového plechu, t. j. pozinkované odkvapy. Dôvodom je dobrý pomer ceny a kvality. Pozinkované odkvapy sú mimoriadne odolné, vydržia 50 a viac rokov (za predpokladu, že ich nepoškodí sneh alebo ľad). Majú dobrú odolnosť voči korózii, považujú sa za lepšie riešenie ako plastové odkvapy, hoci sú asi o 20 % drahšie. Pozinkované odkvapy stoja od 5 do 8 EUR/m (cena bežného pozinkovaného odkvapu s rozvinutou šírkou).
V porovnaní so spomínanými dvoma typmi sa hliníkové odkvapy a medené odkvapy považujú za prémiové riešenie. Medené a hliníkové odkvapy sú drahšie z niekoľkých dôvodov. Samotný materiál - hliník a meď sú drahšie ako plast a samotný postup montáže je zložitejší ako pri pozinkovaných a plastových odkvapoch. Vyznačujú sa vynikajúcou odolnosťou voči korózii, ale aj voči rôznym klimatickým podmienkam. Hliníkové odkvapy sú mimoriadne odolné voči korózii a nemôžu hrdzavieť bez ohľadu na koncentráciu a frekvenciu vlhkosti v priebehu rokov. Mnohí výrobcovia odkvapov garantujú, že životnosť hliníkových odkvapov je až 100 rokov! Okrem toho hliníkové odkvapy zabezpečujú výbornú nepriepustnosť. Môžu pozostávať iba z jedného segmentu dlhého viac ako 25 metrov, čo uľahčuje odvádzanie vody, pretože nie sú žiadne spoje.
Medené odkvapy sú ešte trvanlivejšie ako hliníkové odkvapy a príkladom sú staré budovy, kde stále môžete vidieť pôvodné odkvapy. Sú takmer večné. Fungujú rovnako dobre vo všetkých klimatických podmienkach, takže s medenými odkvapmi nikdy neurobíte chybu. Ich vlastnosti sa nemenia ani vplyvom silného slnečného žiarenia, ani vplyvom vlhkosti. Avšak, rovnako ako na hliníkových odkvapoch, poškodenie môže spôsobiť zaťaženie rôznymi nečistotami, ako aj ľad počas zimy. Preto je dôležité čistenie odkvapov.
Pozinkovaný medený plech je bežný kovový výrobok. Povrch medeného plechu je potiahnutý vrstvou zinku technológiou zinkovania, čo môže zvýšiť jeho odolnosť proti korózii a opotrebeniu, čím sa predlžuje jeho životnosť. Výhodou pozinkovaného medeného plechu je, že nie je ľahké ho dlhodobo oxidovať a jeho odolnosť proti korózii a mechanická pevnosť sú relatívne dobré. Ešte dôležitejšie je, že jeho cena je relatívne nízka, takže bol široko uznávaný inžiniermi a dizajnérmi v mnohých oblastiach.
Pri výrobe klampiarskych výrobkov sa v minulosti používali plechy široké 1 m. Aby sa šírka plechu využila bez zvyškov, klampiarske produkty sa vyrábali prednostne z pásov plechu so šírkou 12,5 cm, 20 cm, 25 cm, 33,3 cm, 40 a 50 cm.

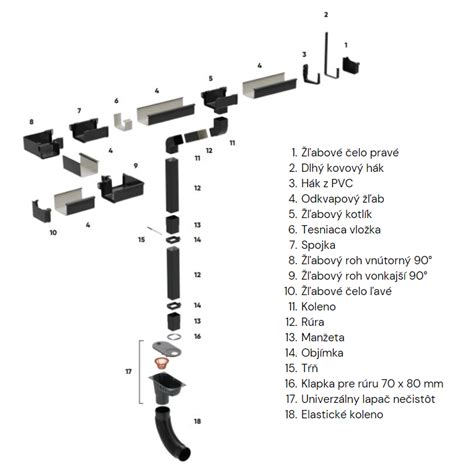

Konštrukcia a komponenty odkvapového systému
Odkvapový systém sa skladá z viacerých komponentov, ktoré musia byť trvalo a pevne spojené. Inštalácia odkvapového systému môže byť zradná a vyžaduje si správne výpočty priemerov žľabov a zvodov, ako aj ich presné umiestnenie vzhľadom na sklon strechy.
Žľaby
Žľaby sú azda najvnímanejšou časťou odkvapového systému. Na Slovensku sa najčastejšie používajú žľaby polkruhového tvaru. Výnimkou nie sú ani hranaté žľaby, tie však majú mierne kratšiu životnosť, pretože vo vnútorných kútoch žľabov sa zadržiava nečistota, ktorá zostáva dlhšie prevlhnutá.
Veľkosť prierezu žľabu závisí od klimatických pomerov v oblasti, od sklonu a veľkosti odvodňovanej strešnej plochy, od zbernej dĺžky žľabu a počtu odpadových rúr a od druhu strešnej krytiny (z hladkej strešnej krytiny odteká zrážková voda rýchlejšie a aj odpadový systém naplní rýchlejšie než pri drsnej krytine). Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu. Prípustný je aj sklon 1 : 200. Na miestach, kde je potrebný rýchlejší odtok zrážkovej vody, sa navrhuje spád 1 : 100. Lenže tento spád je už pozorovateľný voľným okom a na streche môže pôsobiť z estetického hľadiska rušivo.
Žľaby sa spájajú pomocou špeciálnych spojok, ktoré umožňujú dilatáciu. Spojka sa nasadzuje odzadu na miesto spoja dvoch žľabov na zraz a zaistí sa ohnutím zámku. Vodotesnosť sa poistí trvalo pružným tmelom natlačeným medzi lamely tesnenia spojky. Žľaby je možné spájať aj vzájomným zasunutím žľabov do seba v smere toku vody. Podobne sa na systém montujú aj žľabové rohy a kúty. Presah spoja by mal byť 35 mm.
K nosnej konštrukcii strechy (ku krovu) sú pripevnené pomocou hákov, ktoré zabezpečujú aj ich požadované spádovanie. Sklon 1:200 predstavuje prevýšenie o 1 cm na dva metre dĺžky žľabu alebo 0,5 cm na 1 m dĺžky žľabu. Nastavenie požadovaného sklonu žľabov sa zabezpečí správnou montážou hákov na odkvapovú hranu strechy. Háky sa na stavbe poohýbajú podľa požadovaného sklonu a vzdialeností krokiev. Na krov sa upevňujú najčastejšie zvrchu, klincami alebo skrutkami. Ak je to potrebné, vytvorí sa pre háky v debnení lôžko. Háky je možné montovať aj z bočnej strany krokiev. Pre prípad, keď krokvy nie sú prístupné, konštruktéri vyvinuli háky určené pre montáž z čela.
Montáž žľabov v príliš malom spáde alebo v opačnom spáde má za následok zadržiavanie vody v nich, presakovanie vlhkosti a rýchlejšiu degradáciu odkvapového systému.
Žľaby sa vkladajú do hákov zasunutím návalku do prednej časti hákov a ich poloha sa poistí prihnutím príponky cez zadnú hranu žľabu.
Kotlíky
Na napojenie odkvapovej rúry na žľab namontujte kotlík. Montáž začnite naznačením oválneho otvoru zaústenia zvodu. Otvor vyrežte alebo vystrihnite nožnicami na plech. Okraje otvoru vyhnite klampiarskymi kliešťami v smere toku vody.
Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr. V poslednom období je najpoužívanejším typom kotlíka kužeľový žľabový kotlík - jeho kužeľová časť prechádza v spodnej časti do valcovej časti dlhej minimálne 80 mm určenej na zasunutie do odpadovej rúry. Tento kotlík sa montuje zavesením na návalok žľabu a následným prinitovaním.
Štvorhranný žľabový kotlík je tvarom a veľkosťou prispôsobený strešnej konštrukcii. Štvorhranná časť má výrezy na nasunutie na žľab, čím spravidla umožňuje aj ich dilatačný pohyb. Spodok kotlíka prechádza kónickým prehĺbením do valcového alebo hranatého hrdla (v závislosti od tvaru odpadovej rúry), ktoré je minimálne 80 mm dlhé a slúži na zasunutie kotlíka do odpadovej rúry.
Na ploché strechy sú určené zberné kotlíky, ktoré majú špecifický, spravidla kužeľový tvar. Dnes sú nahrádzané technologicky vhodnejšími plastovými vtokmi.
Odpadové rúry a zvody
Zo žľabov voda steká do odpadových rúr alebo zvodov. Polohu zvodov na fasáde domu zabezpečujú objímky, ktoré je možné do fasády naskrutkovať.
Odpadové rúry, podobne ako žľaby, sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu, ktoré sa zrážkovou vodou lepšie preplachujú, neusádzajú sa v nich nečistoty a lepšie odolávajú korózii. Odpadové rúry musia byť hladko vyhotovené, pravidelné a bez známok stočenia. Konštruujú sa ako zbiehavé, aby sa pri montáži mohli spojiť zasunutím, alebo majú na spodnej časti osadenie určené na zasunutie. Najčastejšie sa používajú odpadové rúry s priemerom 80, 100 a 120 mm alebo s rovnakou dĺžkou hrany pri štvorhranných zvodoch. Vo všeobecnosti platí, podobne ako pri žľaboch, že na 1 m² pôdorysu strechy počítame s 1 cm² prierezovej plochy odpadovej rúry.
Následne namontujte zvody. Ich montáž začnite naznačením polohy zvodu na fasáde a osadením objímok. Ich vzdialenosť nesmie byť väčšia ako 2 metre. Objímky by mali zabezpečovať vzdialenosť rúry od fasády minimálne 20 mm, ktorá je dostatočnou na to, aby sa vo vzniknutej škáre neusádzali nečistoty. Zároveň je to postačujúca vzdialenosť na to, aby od vlhkosti skondenzovanej na povrchu odkvapovej rúry nevlhla fasáda.
Následne zmontujte zvodovú rúru s potrebnými tvarovkami. Horný koniec zvodu vsuňte do kotlíka. Rúru osaďte do objímok a uzatvorte ich.
Jednotlivé časti odpadového systému sa spájajú zasunutím do seba na dĺžku 60 mm v smere toku vody. Pri montáži sa postupuje zhora nadol, pričom v prípade zaústenia odpadového systému do kanalizácie sa kotlík montuje presne nad vtok. V prípade, že túto požiadavku nie je možné dodržať, menší rozdiel v polohe sa dá kompenzovať natočením horného kolena.
Odpadové potrubie sa pripevňuje k stavebnej konštrukcii objímkami. Voda musí byť zvádzaná čo najkratšou cestou, teda priamo dole.
Doplnkové prvky
Fasáda domu nie je vždy rovná a ani zaústenie do kanalizácie neleží vždy priamo pod kotlíkom. Vyrovnať sa s týmito odchýlkami možno pomocou kolien odpadového potrubia.
Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Ich prierez je totožný s prierezom odpadových rúr. Pozdĺžne spoje sú vyhotovené jednoduchou ležatou drážkou, priečne nitovaním a spájkovaním alebo sú k dispozícii lisované kolená. Sú určené na preklenutie stavebných prekážok na fasáde stavby. Uplatnenie nájdu predovšetkým na starších stavbách a ich rekonštrukciách. Nájdeme ich na vyústení odpadovej rúry nad terénom, pričom dolná hrana výtokového kolena sa montuje spravidla 150 mm nad upraveným terénom.
Na spojenie dvoch zvodov z rôznych smerov do jedného slúži prvok vetvenia. K dispozícii je aj revízny zvod umožňujúci kontrolu a čistenie, predovšetkým dlhších zvodov.
Záhradkári, ktorí chcú zhromažďovať zrážkové vody v sudoch, určite využijú odbočky zvodov do suda. Na odpadovej rúre sa vystrihne otvor zodpovedajúci napájanej rúre a okraje otvoru sa vyhnú von.
Slúžia na upevnenie odpadových rúr s príslušenstvom o fasádu budovy. Tvar a rozmer objímok závisí od profilu použitého odpadového potrubia, pričom vnútorný rozmer objímky musí byť o 1 až 2 mm väčší ako rozmer odpadovej rúry.
Montáž a údržba
Odkvapové systémy sa dodávajú vo viacerých rozmerových sériách. Podľa platnej normy pre dimenzovanie rozmerov žľabov a zvodov platí pravidlo, že na jeden meter štvorcový pôdorysu odvodňovanej plochy strechy sa odporúča 1 cm² prierezovej plochy žľabu alebo odkvapovej rúry. Zvod s priemerom 100 mm a žľab s rozvinutou šírkou 333 mm by mal postačovať teda na odvodnenie strechy s pôdorysom do 100 m2.
Pre pododkvapové žľaby je predpísaný minimálny sklon 1:200, čo je 0,5 % alebo 0,45°. Sklon 1:200 predstavuje prevýšenie o 1 cm na dva metre dĺžky žľabu alebo 0,5 cm na 1 m dĺžky žľabu.
Pri rezaní plechov s organickým povlakom nikdy nepoužívajte rozbrusovačku. Pri rezaní týmto nástrojom vznikajú horúce kovové úlomky, ktoré sa natavujú na okolitý plech a znehodnocujú jeho povrch!
Dôležité upozornenie: Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Ako príklad uvádzame, že voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka.
Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie. Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Začíname tak, že namontujeme prvý a posledný hák v rade za sebou v požadovanom spáde. Dokonalé lícovanie ostatných hákov zabezpečíme nastavením polohy pomocou dvojice špagátov, ktoré napneme medzi vonkajšími okrajmi hákov a najnižšími miestami hákov na mieste budúceho dna žľabov. Háky pripevňujeme ku krokvám klincami.
Do hákov vložíme zmontované žľaby, vyrovnáme ich a ich polohu zabezpečíme pomocou plechových príponiek prinitovaných na hákoch. Dôležité upozornenie: Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku.
Žľaby uzavrite čielkami. Skontrolujte spádovanie. Keď ste s montážou žľabov hotoví, vymerajte a označte si na nich miesta, kde budete osádzať kotlíky. Pri montáži kotlíkov azda najviac prejavíte svoj klampiarsky fortieľ. Na mieste inštalácie kotlíka je potrebné v žľabe vystrihnúť oválny otvor. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.
Len málokedy sa stáva, že odpadová rúra sa môže nasunúť priamo na kotlík. Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Buďte veľmi precízni. Dva razy merajte, raz strihajte. Trpezlivosť sa vám vyplatí.
Aby odkvapový systém spĺňal čo najlepšie svoje poslanie, žľaby musia byť namontované v požadovanom sklone.
Aj napriek tomu, že profesionálne namontovaný odkvapový systém od osvedčeného výrobcu je takmer bezúdržbový, aspoň raz do roka by ste mu mali venovať trocha pozornosti. Zimné obdobie je pre strechu a jej súčasti veľmi náročné, preto práve pred týmto obdobím je vhodné odkvapový systém skontrolovať a vyčistiť. Za celý rok sa v ňom určite nahromadilo dosť nečistôt, ktoré v ňom nemajú čo robiť. Očistite ich buď manuálne pomocou lopatky a metly, alebo použite nadstavec na polievaciu hadicu a žľaby so zvodmi prepláchnite vodou.
Jar je obdobím, ktoré je ideálne na kontrolu odkvapov. Žľaby namáhané lístím, nízkymi teplotami, mrazom a tlakom snehu mohli počas jesennej/zimnej sezóny utrpieť rôzne druhy poškodenia. Väčšinu drobných netesností je však možné bez väčších problémov opraviť.
Pri výbere tesniacej hmoty pre odkvapový systém je dôležité nezabúdať, že musí byť vhodná do náročných vonkajších podmienok, t.j. mrazuvzdorná, vodeodolná, odolná voči UV žiareniu a plesniam.
Odkvapové systémy sa spájajú tradične spájkovaním, čo si vyžaduje špecializované vybavenie a zručnosti. Vďaka moderným výrobkom stavebnej chémie je však možné ho úspešne nahradiť oveľa jednoduchším lepením. Týmto spôsobom sa dá ľahko docieliť estetického, na pohľad skrytého spoja. Výhodou je, že lepené spoje vďaka svojej pružnosti umožňujú dobre absorbovať tepelné pohyby. V tejto úlohe sa výborne osvedčil napríklad lepiaci tmel, ktorý veľmi dobre priľne k väčšine stavebných podkladov a je chemicky neutrálny, takže nespôsobuje koróziu.
