Uzemnenie, pospájanie a ochrana pred bleskom v rodinnom dome

V oblasti elektroinštalácií je bezpečnosť prvoradá. Jedným z kľúčových prvkov zabezpečujúcich túto bezpečnosť je správne uzemnenie a použitie prepäťovej ochrany. V tomto článku sa pozrieme na hlavnú uzemňovaciu svorku (HUS), jej význam, prepojenie s prepäťovou ochranou a ďalšie dôležité aspekty.

Čo je hlavné pospojovanie (HUS)?

Hlavné pospojovanie (hlavné ekvipotenciálne pospojovanie) spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Úlohou HUS je zabezpečiť spoľahlivé a bezpečné uzemnenie elektrických zariadení a systémov v budove. Uzemnenie je pri novostavbe nutné spraviť bez ohľadu na to, či bude, alebo nebude bleskozvod. HUS slúži ako centrálny bod, ku ktorému sa pripájajú rôzne uzemňovacie vodiče a ochranné vodiče.

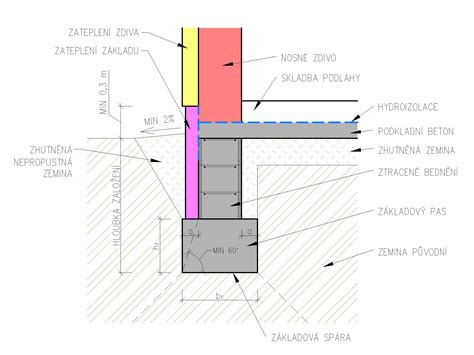

Čo je základový uzemňovač?

Základový uzemňovač je súčasťou uzemňovacej sústavy budovy, ktorá zaisťuje bezpečné odvedenie poruchových a atmosférických prúdov do zeme. Na obvodový základový uzemňovač sa najčastejšie používa uzemňovacia pásovina 30×4 - Fe/Zn. Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby. Guľatina Ø10 mm Fe/Zn má prierez približne 78,5 mm² a v praxi sa používa najmä na vývody zo základov - spája výhody dostatočného prierezu a dobrej tvarovateľnosti. V samotných základoch je výhodnejšia pásovina 30×4 mm Fe/Zn. Má veľkú styčnú plochu betón-kov-zemina, znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby. Pásovina alebo guľatina by mala byť zo všetkých strán obtečená betónom približne 5-10 cm.

Koncepcia uzemnenia

Koncepcia uzemnenia rodinného domu závisí od typu napájacej sústavy - najčastejšie TN-C-S alebo TT. V sústave TN-C-S prichádza do objektu spravidla vodič PEN, ktorý sa v určenom mieste (elektromerová skriňa alebo hlavný rozvádzač) rozdeľuje na PE a N. V tejto sústave sa na ochranu pred úrazom elektrickým prúdom využíva kombinácia automatického odpojenia napájania (ističe, prúdové chrániče) a prúdových chráničov (RCD). V sústave TT má objekt vlastnú uzemňovaciu sústavu oddelenú od uzemnenia distribútora. Ochrana pred úrazom elektrickým prúdom je postavená primárne na prúdových chráničoch.

Tip: Typ napájacej sústavy (TN-C-S alebo TT), miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte.

Prepäťová ochrana (SPD) a HUS

Prepäťová ochrana (SPD) je zariadenie, ktoré chráni elektrické zariadenia pred poškodením spôsobeným prepätím. Prepätie môže vzniknúť v dôsledku atmosférických výbojov (bleskov) alebo spínacích procesov v elektrickej sieti. Správne prepojenie HUS a SPD je kľúčové pre účinnú ochranu pred prepätím. Norma hovorí o minimálnom priereze vodiča medzi prepäťovkou a HUS. Vzdialenosť medzi prepäťovou ochranou a HUS by mala byť čo najmenšia, ideálne do 0,5 m.

Pri hlavných SPD typu 1/T1+T2 sa v rodinných domoch používa typicky vodič Cu min. 16 mm² s čo najkratšou dĺžkou vodiča k PE/HUS.

Doplnkové pospojovanie

Doplnkové pospojovanie sa rieši v priestoroch so zvýšeným rizikom - typicky v kúpeľni, okolo bazéna, pri kotolni, tepelnom čerpadle, technológii FVE alebo strojových zariadeniach. Doplnkové pospojovanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom.

Tip: Doplnkové pospojovanie plánujte už pri hrubej stavbe - po obkladoch a dokončení kúpeľne či technickej miestnosti sa zemniace vodiče dodatočne dopĺňajú veľmi ťažko.

Bleskozvod a jeho koordinácia

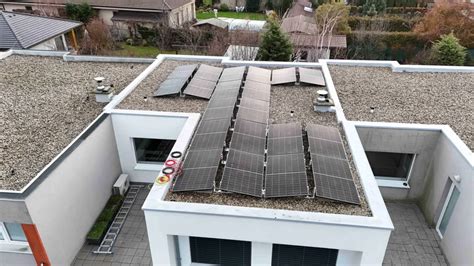

Ak sa na dome realizuje bleskozvod podľa STN EN 62305, musí byť súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje podľa toho, či ide o rodinný dom, ale podľa výpočtu rizika podľa STN EN 62305-2. Norma požaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy (orientačne napr. 15 m pri LPS III, 20 m pri LPS IV). FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia. Nosná konštrukcia panelov je buď v bezpečnej separačnej vzdialenosti, alebo je priamo zahrnutá do LPS.

Možné problémy a ich riešenia

Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii. Medzi časté problémy patria:

• Chýbajúci alebo nedostatočný základový uzemňovač - riešenie až po dokončení stavby je drahšie a menej účinné.
• Neexistujúce alebo slabé hlavné pospojovanie - HUS „niekde“ v rozvádzači bez jasného pripojenia všetkých kovových rozvodov.
• Neprepojenie bleskozvodu a uzemňovacej sústavy - samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku.
• Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením - zhoršenie účinnosti prepäťovej ochrany.
• Nekvalitné spoje a korózia - použitie nevhodných svoriek, neprofesionálne zvary, chýbajúca povrchová úprava spojov v zemi.
• Neoznačené vývody uzemňovača a skúšobné svorky - po dokončení stavby ich nie je možné bezpečne nájsť.
• Ostrovné uzemnenia - samostatná „tyčka“ pre FVE, osobitná pre dom, ďalšia pre TČ.

Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.

Inštalačné zóny

Inštalačné zóny sú zvislé a vodorovné pásma v stenách, v ktorých sa vedú káble a umiestňujú zásuvky a vypínače. V bežnej praxi sa zásuvky montujú približne 20 - 30 cm nad hotovou podlahou. Vypínače sa často umiestňujú vo výške 90 - 120 cm nad podlahou, pričom veľmi obľúbená je komfortná výška okolo 105 - 115 cm. V bežných bytových a domových elektroinštaláciách sa šikmé vedenie káblov neodporúča. V kuchyni sa zásuvky nad pracovnou doskou zvyčajne umiestňujú približne 110 - 120 cm nad podlahou a sú rozmiestnené tak, aby pokryli všetky malé spotrebiče. Zásuvky pre veľké vstavané spotrebiče sú umiestnené za linkou podľa projektu. V kúpeľni platí rozdelenie priestoru na zóny s rôznymi pravidlami. Bežné zásuvky musia byť mimo priameho dosahu vody a vo vhodnej vzdialenosti od vane alebo sprchy podľa príslušných noriem.

Normy a predpisy

Pri inštalácii a revízii elektrických zariadení je nevyhnutné dodržiavať platné normy a predpisy. Tu je zoznam niektorých dôležitých noriem:

• STN EN 50 164-1 (35 7605) - Súčasti ochrany pred bleskom. Časť 1: Požiadavky na spájacie súčasti.
• STN 33 2000-1 - Elektrické inštalácie budov. Časť 1: Rozsah platnosti, účel a základné princípy.
• STN 28 0810 - Použitie ochrán pred prepätím v silnoprúdových zariadeniach.
• STN 33 0420 - Elektrotechnické predpisy. Koordinácia izolácie elektrických zariadení nízkeho napätia.
• STN EN 61000-4-5 (33 3432) - Elektromagnetická kompatibilita 4. časť: Metódy skúšania a merania.
• STN 33 2000-4-41 - Elektrické inštalácie budov. Časť 4: Zaistenie bezpečnosti. Kapitola 41: Ochrana pred úrazom elektrickým prúdom.
• STN 33 2000-5-54 - Elektrické inštalácie budov. Časť 5: Výber a stavba elektrických zariadení. Kapitola 54: Uzemňovacie sústavy a ochranné vodiče.
• STN 33 1500 - Elektrotechnické predpisy. Revízie elektrických zariadení.
• STN 33 2000-6-61 - Elektrotechnické predpisy. Elektrické zariadenia. 6. časť: Revízie- Kapitola 61: Postupy pri východiskovej revízii.
• STN 33 2130 - Elektrické predpisy.
• STN 34 2305 - Elektrotechnické predpisy STN. Predpisy pre elektrické oznamovacie zariadenia v bytových domoch.
• STN 34 2820 - Elektrotechnické predpisy STN.
• STN 33 2160 - Elektrotechnické predpisy.
• IEC 61024-2 „Ochrana budov pred bleskom - špeciálne prípady“
• IEC 60364 „Elektrické inštalácie v budovách“. Časť 5-534: Zariadenia prepäťovej ochrany.
• STN 33 2000-1 Elektrické inštalácie budov, časť 1: rozsah platnosti, účel a základné predpisy.
• STN 33 2000-3 El.inštalácie budov.
• STN 33 2000-4-41 (HD 384.4.41 S2) El. inštalácie budov. časť 4: Zaistenie bezpečnosti.Kapitola 41: Ochrana pred úrazom el. prúdom. September 2000.
• STN 33 2000-4-42 (HD 384.4.42 S1) El. inštalácie budov. časť 4: Zaistenie bezpečnosti,Kapitola 42: Ochrana pred účinkami tepla.
• STN 33 2000-4-45 (HD 384.4.45 S1) El. inštalácie budov. časť 4: Zaistenie bezpečnosti,Kapitola 45: Ochrana pred podpätím.
• STN 33 2000-4-46 (HD 384.4.46 S1) El. inštalácie budov. časť 4: Zaistenie bezpečnosti,Kapitola 46: Bezpečné odpojenie a spínanie.
• STN 33 2000-4-47 (HD 384.4.47 S2) El. inštalácie budov. časť 4: Zaistenie bezpečnosti,Kapitola 47: Použitie ochranných opatrení na zaistenie bezpečnosti. Oddiel 470:Všeobecne. Oddiel 471: Opatrenia na zaistenie ochrany pred úrazom el.
• STN 33 2000-4-442 (HD 384.4.442 S1) El. inštalácie budov. časť 4: Zaisteniebezpečnosti, kapitola 442: Ochrana inštalácií NN pri zemných poruchových spojeniachv sieťach s VN.
• STN 33 2000-4-482 (HD 384.4.482 S1) El.inštalácie budov.
• STN-P 33 2000-5-51 (pr.HD 384.5.51 S3), El.inštalácie budov, časť 5: výber a stavbael.zariadení. Kapitola 51, Spoločné pravidlá.
• STN 33 2000-5-52 (HD 384.5.52 S1), El.inštalácie budov, časť 5: výber a stavbael.zariadení. Kapitola 52, Elektrické rozvody.
• STN 33 2000-5-551 (HD 384.5.551 S1) El.
• STN 33 2000-7-701 Elektrické inštalácie budov, časť 7: Požiadavky na osobitnéinštalácie alebo priestory, oddiel 701, Priestory s vaňou alebo so sprchou, a umývaciepriestory.
• STN 33 2000-7-702 Elektrické inštalácie budov, časť 7: Požiadavky na osobitnéinštalácie alebo priestory, oddiel 702, Plavárne a kúpaliská.
• STN 33 2000-7-703 Elektrické inštalácie budov, časť 7: Požiadavky na osobitnéinštalácie alebo priestory, oddiel 703, Priestory so saunovými ohrievačmi.
• STN 33 2000-7-705 Elektrické inštalácie budov, časť 7: Požiadavky na osobitnéinštalácie alebo priestory, oddiel 705, El. inštalácie v poľnohospodárskycha záhradníckych prevádzkárňach.
• STN 33 2000-7-706 Elektrické inštalácie budov, časť 7: Požiadavky na osobitnéinštalácie alebo priestory, oddiel 706, Obmedzené vodivé priestory.
• STN IEC 61140 (33 2010) Ochrana pred úrazom el.prúdom. Spoločné hľadiská preinštaláciu a zariadenia.
• STN P EN 50110-1 (33 2100) Prevádzka el. inštalácií.
• STN EN 50110-2 (33 2100) Prevádzka el. inštalácií (národné prílohy ).
• STN 33 2312 Elektrotechnické predpisy. El.
• STN 33 2130 Elektrotechnické predpisy. Vnútorné el. rozvody.
• STN 33 2310 Elektrotechnické predpisy. Predpisy pre el. zariadenia v rôznychprostrediach.
• STN 33 2180 Elektrotechnické predpisy.
• STN 73 0802 Požiarna bezpečnosť stavieb. Spoločné ustanovenia.
• STN 73 0822 Požiarno-technické vlastností hmôt. Šírenie plameňa po povrchustavebných hmôt.
• STN 73 0823 Požiarno-technické vlastností hmôt.
• STN 73 0833 Požiarna bezpečnosť stavieb. Budovy na bývanie a ubytovanie.
• STN 73 0842 Požiarna bezpečnosť stavieb.
• STN 73 0862 Stanovenie stupňa horľavosti stavebných hmôt.
• STN 73 0863 Požiarno-technické vlastnosti hmôt. Stanovenie šírenia plameňa po povrchu stavebných hmôt.

Dodržiavanie týchto noriem je nevyhnutné pre bezpečnú a spoľahlivú prevádzku elektrických inštalácií.

Upozornenie: Práce na elektrických zariadeniach by mali vykonávať len kvalifikovaní elektrikári s platným osvedčením.
